专利号: 2018110114628
申请人: 乐清市风杰电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种多晶硅熔丝结构的制造方法,包括:

提供一衬底,并在该衬底上表面形成浅沟槽隔离沟槽;

在所述浅沟槽隔离沟槽中形成浅沟槽隔离结构,所述浅沟槽隔离结构的顶面高于所述衬底的上表面;

在所述浅沟槽隔离结构中形成一凹槽,所述凹槽的深度、宽度和长度均小于所述浅沟槽隔离结构;

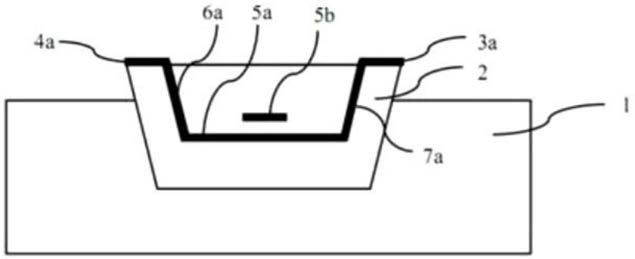

在所述浅沟槽隔离结构的上表面以及凹槽中形成一可编程熔丝,所述可编程熔丝包括两第一电极、分别连接两第一电极的两个第一垂直部分以及连接两个第一垂直部分的第一水平部分;其中,两第一电极位于所述浅沟槽隔离结构的上表面的两端,两个第一垂直部分沿着所述浅沟槽隔离结构的深度方向具有第一长度,所述第一水平部分被浅沟槽隔离结构的隔离材料覆盖,且在所述浅沟槽隔离结构中具有第一深度;

在所述凹槽中沉积所述隔离材料形成一隔离材料层,所述隔离材料层至少覆盖所述第一水平部分;

所述浅沟槽隔离结构的隔离材料为氧化硅;

还包括在所述凹槽中进一步沉积隔离结构,以完全填充满所述凹槽;所述两第一电极的宽度大于所述第一垂直部分和所述第一水平部分的宽度;

所述可编程熔丝的材料为多晶硅。
