专利号: 2018110123561
申请人: 扬州英迪贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

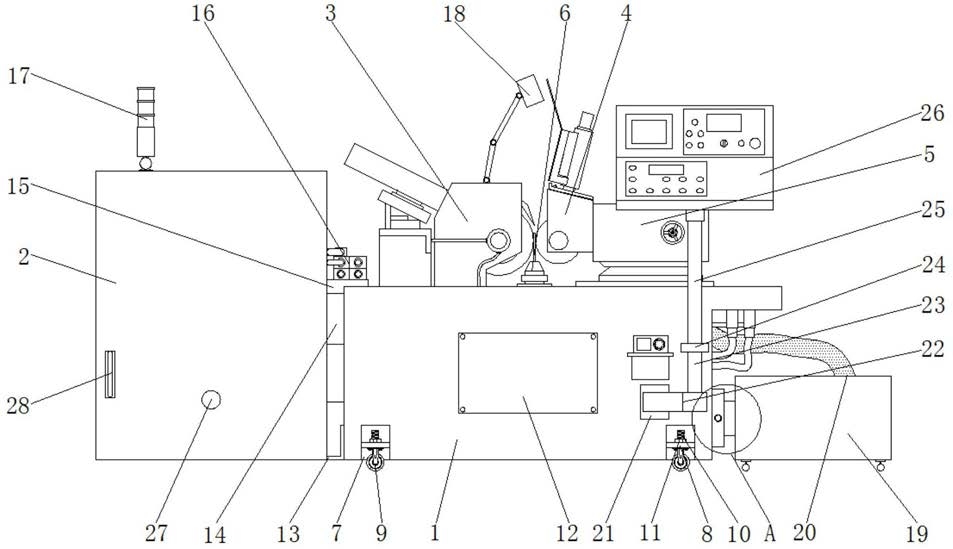

1.一种金属棒材机加工用无心磨床,包括无心磨床,其特征在于:所述无心磨床包括磨床机座(1),所述磨床机座(1)的左侧设有电控箱(2),所述电控箱(2)与磨床机座(1)之间固定连接有设备座(15),所述设备座(15)位于磨床机座(1)的顶部,且设备座(15)的顶部固定安装有电连接件(16),所述磨床机座(1)的右侧设有水箱(19),所述磨床机座(1)的顶部固定安装有调整组件(3),所述磨床机座(1)的顶部固定安装有磨削机控箱(5),所述磨削机控箱(5)的左侧面固定安装有磨削组件(4),所述磨削组件(4)位于调整组件(3)的右侧,所述调整组件(3)与磨削组件(4)之间设有工件支架(6),所述工件支架(6)的底部与磨床机座(1)的顶部固定连接,所述磨床机座(1)的外侧面开设有开口(7),所述开口(7)的内部固定连接有固定板(8),所述固定板(8)的内部固定连接有移动组件(9),所述移动组件(9)的底端延伸至开口(7)的外侧,所述磨床机座(1)的正面固定连接有安装座(21),所述安装座(21)的正面固定连接有延伸杆(22),所述延伸杆(22)的顶部固定连接有支撑杆(23),所述支撑杆(23)的顶部固定连接有转换座(24),所述转换座(24)的顶部固定连接有连接杆(25),所述连接杆(25)的顶部固定安装有电控面板(26),所述磨床机座(1)的右侧面固定连接有连接板(29),所述水箱(19)的左侧面固定连接有固定件(30),所述连接板(29)的数量为两个,所述固定件(30)的另一端延伸至两个连接板(29)之间,且所述固定件(30)的两侧均活动连接有弹性插块(32),所述连接板(29)的内部开设有与弹性插块(32)相适配的插口(31),所述弹性插块(32)的另一端通过插口(31)贯穿连接板(29)并延伸至连接板(29)的另一侧,所述固定件(30)的内部安装有相应的弹性组件,弹性组件为弹簧系列,且连接板(29)与固定件(30)相连接的一端延伸至固定件(30)的内部并与弹性组件相连接,所述工件支架(6)的背面开设有工件入料口(33),所述工件支架(6)的外侧面设有防弹料紧固件(34),所述防弹料紧固件(34)的一端贯穿工件支架(6)并延伸至工件入料口(33)的内侧,且防弹料紧固件(34)与工件支架(6)的内部螺纹连接,所述工件入料口(33)的内侧面的顶部固定粘接有紧固垫(35)。

2.根据权利要求1所述的一种金属棒材机加工用无心磨床,其特征在于:所述移动组件(9)的顶部固定连接有螺杆(10),所述螺杆(10)的顶端贯穿固定板(8)并延伸至固定板(8)的上方且螺纹套接有螺帽(11),所述螺帽(11)的底部与固定板(8)的顶部相接触。

3.根据权利要求1所述的一种金属棒材机加工用无心磨床,其特征在于:所述电控面板(26)的底部固定连接有连接座,所述电控面板(26)通过连接座与连接杆(25)的顶端固定连接。

4.根据权利要求1所述的一种金属棒材机加工用无心磨床,其特征在于:所述电控箱(2)的正面固定安装有提示灯(27),所述电控箱(2)的正面固定安装有箱门把手(28),所述提示灯(27)呈圆形状,且所述提示灯(27)位于电控箱(2)正面的中心线上,所述箱门把手(28)位于提示灯(27)的左侧。

5.根据权利要求1所述的一种金属棒材机加工用无心磨床,其特征在于:所述电控箱(2)的顶部固定安装有安全提醒设备(17),所述安全提醒设备(17)的内部安装有红、黄、绿三色灯,且红、黄、绿从上到下依次排列。

6.根据权利要求1所述的一种金属棒材机加工用无心磨床,其特征在于:所述调整组件(3)的顶部固定安装有光源补偿灯(18),所述光源补偿灯(18)位于调整组件(3)和磨削组件(4)之间,且所述调整组件(3)通过连接杆与转动组件与光源补偿灯(18)固定连接。

7.根据权利要求1所述的一种金属棒材机加工用无心磨床,其特征在于:所述水箱(19)的内部安装有水管(20),所述水管(20)的另一端延伸至水箱(19)的外侧且贯穿磨床机座(1)并延伸至磨床机座(1)的内部。

8.根据权利要求1所述的一种金属棒材机加工用无心磨床,其特征在于:所述磨床机座(1)与电控箱(2)之间设有L型连接件(13)和连接座(14),且连接座(14)位于L型连接件(13)的上方,所述磨床机座(1)和电控箱(2)之间通过L型连接件(13)与连接座(14)固定连接。

9.根据权利要求1所述的一种金属棒材机加工用无心磨床,其特征在于:所述磨床机座(1)的正面固定连接有维修门(12),且维修门(12)的四角通过螺钉与磨床机座(1)的正面固定连接,所述安装座(21)的顶部设有检测仪表,且检测仪表的背面与磨床机座(1)的正面固定连接。
