专利号: 2018110133811
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种地下室正压污水提升机构,其特征在于包括压缩机(75)、压力交换装置,压力交换装置下部配合设置污水收集器(55),污水收集器(55)下部为污水收集池(62),污水收集池(62)通过污水收集接头(56)连接外部污水收集管,污水收集池(62)上配合设置浮球(60),浮球(60)上设置顶杆(58),污水收集池(62)下部配合设置排污接头(63),排污接头(63)与排放管(64)一端配合连接,排放管(64)另一端与排水系统的重力管道连接。

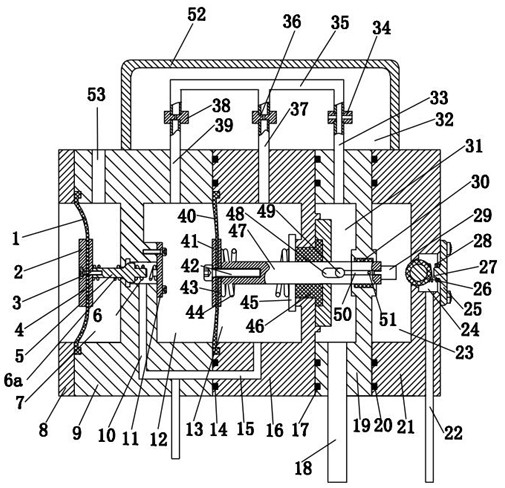

2.如权利要求1所述的一种地下室正压污水提升机构,其特征在于所述的压力交换装置由第一壳体(8)、第二壳体(9)、第三壳体(16)、第四壳体(19)、第五壳体(21)相互连接构成,壳体上方配合设置外罩(52)构成缓冲腔(32);第一壳体(8)、第二壳体(9)之间设置第一弹性片(1)形成第一腔体(7),第二壳体(9)上设置微动开启阀芯(5),微动开启阀芯(5)左端与第一弹性片(1)固定连接;第二壳体(9)、第三壳体(16)之间设置第二弹性片(40)形成第二腔体(12)、第三腔体(13),第三壳体(16)上设置与其左右密封滑动配合的出气杆(47),出气杆(47)左端与第二弹性片(40)固定连接;第三壳体(16)、第四壳体(19)之间形成高压腔(31),出气杆(47)右端与第四壳体(19)左右密封滑动配合;第四壳体(19)、第五壳体(21)之间形成第四腔体(23),出气杆(47)上设置连通的进气孔(49)、气体通道(50)、出气孔(51),进气孔(49)与高压腔(31)连通,正常状态时出气孔(51)与第四壳体(19)密封配合,出气杆(47)右移时出气孔(51)与第四腔体(23)连通;第五壳体(21)上设置阀球(26)及阀球腔(24),出气杆(47)右端连接设置顶头(29),出气杆(47)右移时顶头(29)与阀球(26)顶触配合,阀球腔(24)与第四腔体(23)连通;第二壳体(9)上方设置第一通道(53),第一通道(53)外接大气、内端连接第一腔体(7),第二壳体(9)下方设置与微动开启阀芯(5)连通的第二通道(10),第三壳体(16)下方设置第三通道(15),第三通道(15)与第二通道(10)、第三腔体(13)连通,排放管(53)与第二通道(10)连通;第四壳体(19)下方设置第四通道(18),第四通道(18)与高压腔(31)、压缩机(52)配合连接,第五壳体(21)下方设置第五通道(22),第五通道(22)与阀球腔(24)、排放管(53)配合连接;第四壳体(19)上方设置第六通道(33),第六通道(33)连接高压腔(31)、缓冲腔(32),第六通道(33)上设置与缓冲腔(32)气体交换的缓冲腔交接器(34),第六通道(33)通过第九通道(35)与第七通道(37)、第八通道(39)配合连接,第七通道(37)上设置与缓冲腔(32)气体交换的第二启闭时间阻尼器(36),第八通道(39)上设置与缓冲腔(32)气体交换的第一启闭时间阻尼器(38),第七通道(37)与第三腔体(13)连通,第八通道(39)与第二腔体(12)连通;开启状态时,浮球(60)的顶杆(58)与第一弹性片(1)顶触配合,关闭状态时,浮球(60)的顶杆(58)与第一弹性片(1)分离。

3.如权利要求2所述的一种地下室正压污水提升机构,其特征在于所述的排放管(64)管壁上设置射流喷嘴(74),射流喷嘴(74)与第五通道(22)连通,排放管(64)腔体内设置鱼型夹膜(71),鱼型夹膜(71)左右边长为一边长、一边短,受外部气压时鱼型夹膜(71)中间上下膜片密封贴合,鱼型夹膜(71)长管道的一端与排污接头(63)连通,鱼型夹膜(71)短管道的一端与排水系统的重力管道连通,鱼型夹膜(71)与排放管(64)管壁构成鱼型夹膜密封外腔(68),鱼型夹膜密封外腔(68)通过外腔连接管(67)、连接管(10a)与第二通道(10)连通;

微动开启阀芯(5)上套接设置弹簧A(6a)、弹簧B(6),第一弹性片(1)中间左右两侧配合设置第一左夹板(2)、第一右夹板(4),第一固定螺栓(3)穿过第一左夹板(2)、第一弹性片(1)、第一右夹板(4)与微动开启阀芯(5)左端部固定连接。

4.如权利要求2所述的一种地下室正压污水提升机构,其特征在于出气杆(47)上套接设置出气杆弹簧(44),第二弹性片(40)中间左右两侧设置第二左夹板(41)、第二右夹板(43),第二固定螺栓(42)穿过第二左夹板(41)、第二弹性片(40)、第二右夹板(43)与出气杆(47)左端部固定连接,第三壳体(16)上通过固定板安装第一密封套(46),出气杆(47)右端与第一密封套(46)左右密封滑动配合,第一密封套(46)左端固定设置弹簧垫(45),出气杆弹簧(44)右端与弹簧垫(45)弹性抵触配合,第四壳体(19)上设置第二密封套(30),出气杆(47)右端与第二密封套(30)左右密封滑动配合。

5.如权利要求2所述的一种地下室正压污水提升机构,其特征在于污水收集器(55)上部设置上限位板(57)、下限位板(59),浮球(60)的顶杆(58)与上限位板(57)、下限位板(59)挡接限位配合;污水收集池(62)上部设置浮球限位板(61),浮球(60)与浮球限位板(61)挡接限位配合。

6.如权利要求2所述的一种地下室正压污水提升机构,其特征在于第五壳体(21)上设置限位凸台固定板(25),限位凸台固定板(25)上设置限位凸台(27),限位凸台(27)上套接球阀弹簧(28),阀球弹簧(28)左端与阀球(26)顶触配合。

7.如权利要求2所述的一种地下室正压污水提升机构,其特征在于第一启闭时间阻尼器(38)、第一启闭时间阻尼器(36)的进气孔直径为0.1-0.2mm,压缩机(52)的动力为0.5-

1.8Mpa。

8.如权利要求2所述的一种正压缓闭型密闭排水系统,其特征在于开启状态时鱼型夹膜(71)中间上下膜片的间距为5-10mm,鱼型夹膜(71)长边与短边的长度比为2-3:1-2,排放管(64)为直径40-80mm的圆管。

9.如权利要求2所述的一种正压缓闭型密闭排水系统,其特征在于鱼型夹膜(71)中间上下膜片分别设置弹簧安装孔(76),上鱼型夹膜弹簧(69)、下鱼型夹膜弹簧(72)分别与上下部位的弹簧安装孔(76)勾扣配合,上鱼型夹膜弹簧(69)、下鱼型夹膜弹簧(72)与排放管(64)管壁固定配合;鱼型夹膜(71)中间上下膜片上分别设置1-4个曲面密封波(71a),优选设置3个曲面密封波(71a),受外部气压时鱼型夹膜(71)的上下曲面密封波(71a)之间密封贴合。

10.如权利要求2所述的一种正压缓闭型密闭排水系统,其特征在于与鱼型夹膜(71)构成鱼型夹膜密封外腔(68)的排放管(64)管壁由于上壳管壁(66)、下壳管壁(73)构成整体结构,鱼型夹膜(71)两端管道内壁分别设置左夹膜凸台(71b)、右夹膜凸台(71c),该整体结构左右端分别配合设置左螺纹接头(65)、右螺纹接头(70),左夹膜凸台(71b)、右夹膜凸台(71c)与左螺纹接头(65)、右螺纹接头(70)内端部压紧密封配合,排放管(64)管壁上对应设置螺纹连接部,左螺纹接头(65)、右螺纹接头(70)分别与排放管(64)管壁螺纹密封连接。
