专利号: 2018110134231
申请人: 徐州工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 服装
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

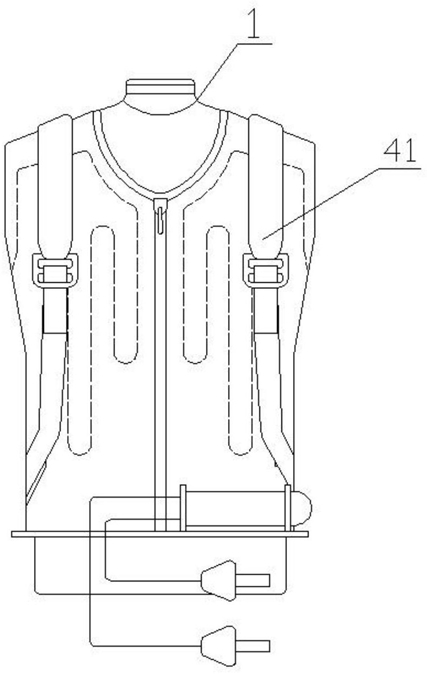

1.一种穿戴式人体降温器,包括背心本体(1)和制冷背包(41),其特征在于,还包括温度传感器和控制器(24),所述背心本体(1)为双层结构,其内部敷设有由软管(2)排布形成的包裹背心本体(1)内部容纳空间的降温管网,软管(2)的两端分别设有降温管网的进液快速接口(5)和出液快速接口(42);

所述制冷背包(41)主承载空间内的上部和下部分别装配有水囊(20)和制冷机(22),水囊(20)的水囊口(21)设置在制冷背包(41)的后侧上部,在水囊口(21)上装配有水囊盖(19);水囊(20)底部设置有出液口(23);

所述制冷机(22)包括壳体(43)和固定装配在壳体(43)外部下侧的驱动电机(38),所述壳体(43)内部固定装配有充电器(29)、蓄电池(39)和水箱(32);充电器(29)的输入端连接有电源线(27);充电器(29)的输出端与蓄电池(39)的输入端连接;

所述水箱(32)的一侧固定连接有与其内腔连通的冷却液进液管路(33)和冷却液出液管路(11),水箱(32)上部设置有连通其内腔的供料口(31)和控水阀门(28);所述水箱(32)内部设置有丝杆(34)、料盒(40)和微型水泵(36);丝杆(34)竖直地设置,其上端通过轴承(30)与水箱(32)的顶板转动连接,其下端穿过水箱(32)的底板上的预留孔后与驱动电机(38)的输出轴连接;丝杆(34)与预留孔之间通过浮动油封(37)密封配合;料盒(40)在其中心竖向贯穿地设置有螺纹孔,并在螺纹孔的周围设置有由其上端向下部延伸的若干个料槽(25),在料槽(25)中装配有硝石;料盒(40)的四周和底部开设有连通料槽(25)内部和外部空间的若干个小孔;料盒(40)通过螺纹孔螺纹配合地套装于丝杆(34)的外侧,料盒(40)的前后两侧分别与水箱(32)的内侧壁的前后两侧之间间隙配合;微型水泵(36)固定安装在水箱(32)内部,且其出液口通过管路与冷却液出液管路(11)的进液端连接;所述供料口(31)设置在料盒(40)的上方;冷却液进液管路(33)的进液端、冷却液出液管路(11)的出液端分别与出液快速接口(42)、进液快速接口(5)连接;控水阀门(28)的进液端通过管路与出液口(23)连接;

在水箱(32)中装有冷却液;在料盒(40)移动到丝杆(34)的最上部时,料盒(40)的下端面高于冷却液的最高液面;

所述温度传感器设置在背心本体(1)内部;所述控制器(24)设置在壳体(43)外部,控制器(24)的输入端分别与温度传感器、蓄电池(39)的输出端连接,其输出端分别与控水阀门(28)、驱动电机(38)和微型水泵(36)连接;

温度传感器检测到背心本体(1)的温度达到设定温度的下限值时,向控制器(24)发出一个电信号,控制器(24)收到该电信号后控制驱动电机(38)将料盒(40)移动到冷却液的液面以上,并停止微型水泵(36);当温度传感器检测到背心本体(1)的温度达到设定温度的上限值时,向控制器发出另一个电信号,控制器(24)收到该电信号后控制驱动电机(38)将料盒(40)移动到冷却液的液面以下,同时,启动微型水泵(36)。

2.根据权利要求1所述的一种穿戴式人体降温器,其特征在于,所述背心本体(1)的前侧设置有门襟拉链(3)。

3.根据权利要求1所述的一种穿戴式人体降温器,其特征在于,所述壳体(43)的左右两侧在纵向上均设置有多个散热口(26)。

4.根据权利要求1至3任一项所述的一种穿戴式人体降温器,其特征在于,所述制冷背包(41)的前侧上部装配有一对肩带(7),前侧下部装配有一对固定带(9),一对肩带(7)与一对固定带(9)之间通过一对卡扣(8)连接;制冷背包(41)下部的左右两侧设置有一对储物袋(16);制冷背包(41)的顶部中心设置有拎带(6);

制冷背包(41)后侧上部具有用于打开或关闭内部主承载空间的背包拉链(17);

制冷背包(41)在主承载空间的后侧还设置辅承载空间,且制冷背包(41)的后侧面在辅承载空间的上侧设置有盖布(18)、在对应辅承载空间的区域设置有系带(14),盖布(18)的后侧连接有扣件(15),扣件(15)和系带(14)连接配合,以将盖布(18)遮盖在辅承载空间上部开口处。

5.根据权利要求4所述的一种穿戴式人体降温器,其特征在于,所述背心本体(1)的下部装配有第一收纳管(4),所述第一收纳管(4)用于容纳进液快速接口(5)和出液快速接口(42);

还包括冷却液进液快速接头(10)和冷却液出液快速接头(13),所述制冷背包(41)下部连接有与主承载空间相连通的第二收纳管(12),第二收纳管(12)用于容纳冷却液进液快速接头(10)和冷却液出液快速接头(13),冷却液进液快速接头(10)的一端和冷却液出液快速接头(13)的一端通过管路分别与冷却液进液管路(33)和冷却液出液管路(11)连接,冷却液进液快速接头(10)的另一端和冷却液出液快速接头(13)的另一端分别用于连接出液快速接口(42)和进液快速接口(5);冷却液进液管路(33)的进液端与出液快速接口(42)之间通过冷却液进液快速接头(10)进行连接;冷却液出液管路(11)与进液快速接口(5)之间通过冷却液出液快速接头(13)进行连接。

6.根据权利要求5所述的一种穿戴式人体降温器,其特征在于,所述供料口(31)上设置有盖板。

7.根据权利要求6所述的一种穿戴式人体降温器,其特征在于,所述微型水泵(36)靠近冷却液进液管路(33)和冷却液出液管路(11)地设置。

8.根据权利要求7所述的一种穿戴式人体降温器,其特征在于,所述蓄电池(39)为铅酸蓄电池。

9.根据权利要求7所述的一种穿戴式人体降温器,其特征在于,所述充电器(29)和蓄电池(39)并排地设置在水箱(32)的一侧,所述控制器(24)固定设置在壳体(43)外部的一侧,并且靠近充电器(29)和蓄电池(39)一侧地设置。

10.根据权利要求9所述的一种穿戴式人体降温器,其特征在于,所述壳体(43)底板的中心向上凹陷形成驱动电机容纳腔,所述驱动电机(38)固定装配在驱动电机容纳腔中。
