专利号: 2018110138232
申请人: 河北科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-03-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种风电、光电储能及离/并网制氢系统,其特征在于:包括制氢装置,该制氢装置的电源为主风电场风力发电机组电网和储能单元,该储能单元与制氢工厂的垂直轴风力发电机组以及光伏电池板为辅助发电单元相连;

所述制氢装置包括碱性电解池,高温运行的固体氧化物电解池,氧气辅助燃烧产热单元和储热单元,风电制热单元;碱性电解池与氧气辅助燃烧产热单元相连,氧气辅助燃烧产热单元与储热单元相连,风电制热单元与固体氧化物电解池相连,储热单元与固体氧化物电解池相连;储热单元为熔融盐储热单元;

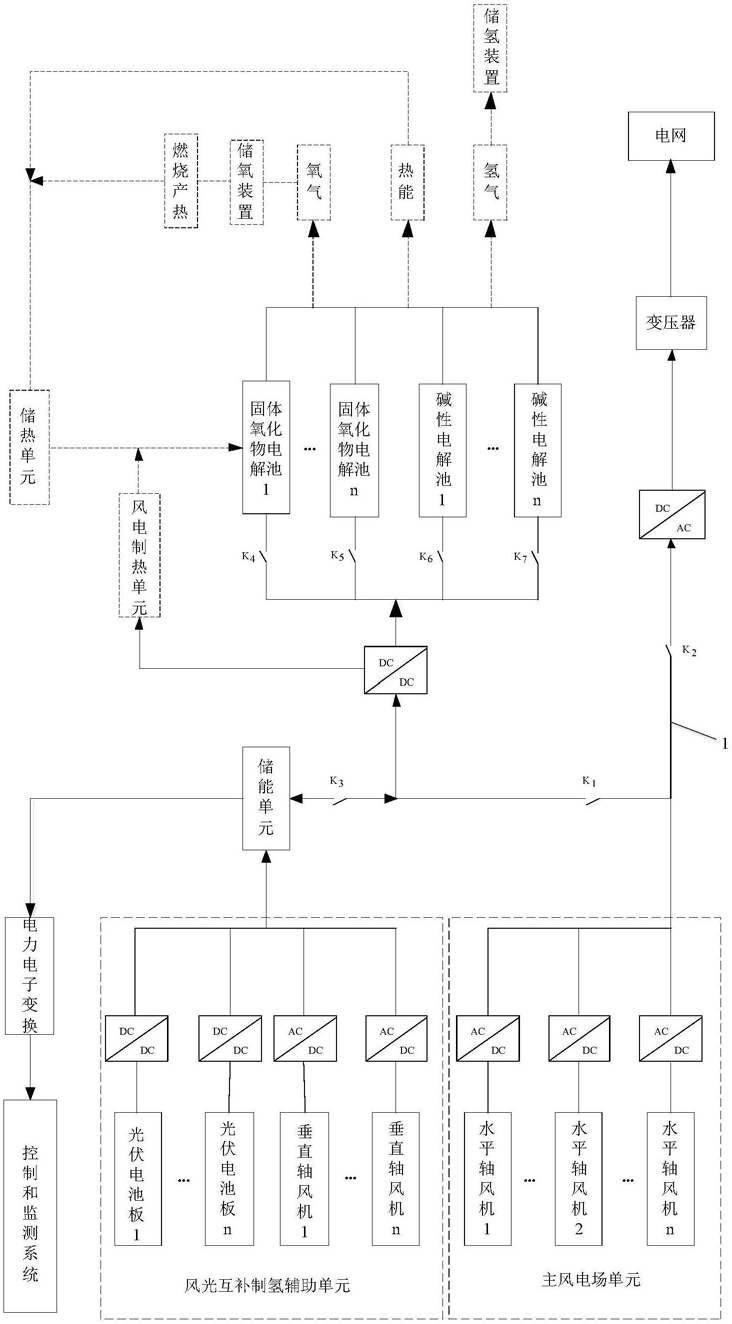

具体连接方式为:风场风力发电机组的输出端与风场风机侧AC/DC整流器连接,风场风机侧AC/DC整流器接入直流母线,直流母线设有开关,直流母线第一输出端连接并网侧DC/AC逆变器输入端,并网侧DC/AC逆变器输出端连接变压器,变压器输出端与电网相连接;垂直轴风力发电机输出端与垂直轴风力发电机侧AC/DC整流器输入端连接,垂直轴风力发电机侧AC/DC整流器输入端连接与储能单元连接;太阳能电池板与太阳能电池板侧DC/DC变换器连接,太阳能电池板侧DC/DC变换器与储能单元连接;储能单元与制氢侧输入端以及直流母线第二输出端连接;储能单元还通过电力电子变换装置与控制和监测系统相连接;制氢侧DC/DC变换器第二输出端与固体氧化物制氢电解池输入端连接;制氢侧DC/DC变换器第一输出端与碱性制氢电解池输入端连接;当满足电网需求的前提下,电网多余的电与制氢装置相连;当电网制氢功率过低时,储能单元的电能与制氢装置相连;还包括控制系统和监测系统。

2.如权利要求1所述的风电、光电储能及离/并网制氢系统,其特征在于:控制系统包括制氢及并网功率控制、制氢功率调节和控制、制氢电压控制、液位控制、电解池温度控制、电解池循环量的控制、氢氧纯度的控制,以及储氢过程中的充氢控制和供氢控制。

3.如权利要求1所述的风电、光电储能及离/并网制氢系统,其特征在于:监测系统包括:制氢及并网功率监测、制氢功率监测、电压监测、液位监测、电解池温度监测、氢气及氧气纯度监测、以及储氢压力监测。

4.如权利要求1所述的风电、光电储能及离/并网制氢系统,其特征在于:所述熔融盐储热单元包括熔融盐材料、储热罐、绝缘层、基质、换热器、硝酸盐泵、辅助系统,所述的熔融盐材料包括硫酸盐、碳酸盐、硝酸盐或磷酸盐;所述氧气辅助燃烧单元的燃料包括液化气或天然气。
