专利号: 2018110148338
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

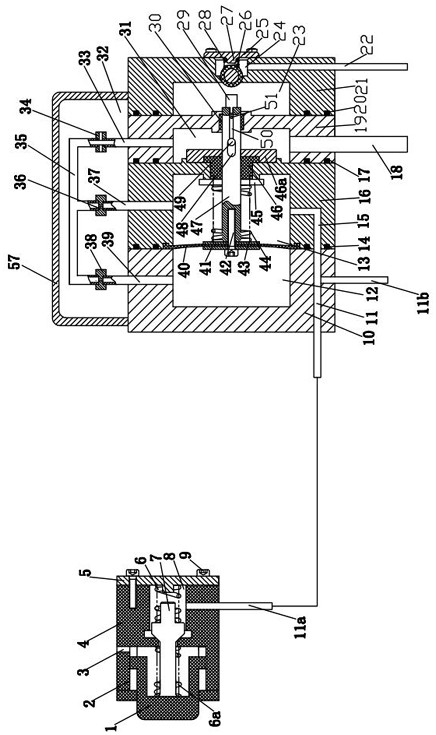

1.一种引线按钮压力切换装置,包括压力交换装置及远程控制按钮,远程控制按钮远程控制压力交换装置;所述的压力交换装置由第二壳体(10)、第三壳体(16)、第四壳体(19)、第五壳体(21)相互连接构成,壳体上方配合设置外罩(52)构成缓冲腔(32);第二壳体(10)、第三壳体(16)之间设置第二弹性片(40)形成第二腔体(12)、第三腔体(13),第三壳体(16)上设置与其左右密封滑动配合的出气杆(47),出气杆(47)左端与第二弹性片(40)固定连接;第三壳体(16)、第四壳体(19)之间形成高压腔(31),出气杆(47)右端与第四壳体(19)左右密封滑动配合;第四壳体(19)、第五壳体(21)之间形成第四腔体(23),出气杆(47)上设置连通的进气孔(49)、气体通道(50)、出气孔(51),进气孔(49)与高压腔(31)连通,正常状态时出气孔(51)与第四壳体(19)密封配合,出气杆(47)右移时出气孔(51)与第四腔体(23)连通;第五壳体(21)上设置阀球(26)及阀球腔(24),出气杆(47)右端连接设置顶头(29),出气杆(47)右移时顶头(29)与阀球(26)顶触配合,阀球腔(24)与第四腔体(23)连通;第二壳体(10)下方设置与远程控制按钮连通的第二通道(11),第二壳体(10)下方设置与远程控制按钮的远程连接通道(11a)配合连接的第二通道(11),第三壳体(16)下方设置第三通道(15),第三通道(15)与第二通道(11)、第三腔体(13)连通,外部高压进入通道与第二通道(11)连通;第四壳体(19)下方设置第四通道(18),第四通道(18)与高压腔(31)、外部高低压切换装置配合连接,第五壳体(21)下方设置第五通道(22),第五通道(22)与阀球腔(24)、高压引出通道配合连接;第四壳体(19)上方设置第六通道(33),第六通道(33)连接高压腔(31)、缓冲腔(32),第六通道(33)上设置与缓冲腔(32)气体交换的缓冲腔交接器(34),第六通道(33)通过第九通道(35)与第七通道(37)、第八通道(39)配合连接,第七通道(37)上设置与缓冲腔(32)气体交换的第二启闭时间阻尼器(36),第八通道(39)上设置与缓冲腔(32)气体交换的第一启闭时间阻尼器(38),第七通道(37)与第三腔体(13)连通,第八通道(39)与第二腔体(12)连通。

2.如权利要求1所述的一种引线按钮压力切换装置,其特征在于所述的远程控制按钮包括按键壳体(4),按键壳体(4)一端配合设置按键(1)及压盖(2),按键壳体(4)内设置微动开启阀芯(7)及阀芯腔(8),微动开启阀芯(7)左端与按键(1)固定连接,微动开启阀芯(7)上套接设置顶按键弹簧(6a)及阀芯弹簧(6),阀芯弹簧(6)右端与凸台固定板(5)挡接配合连接,凸台固定板(5)通过螺钉(9)固定在按键壳体(4)上,微动开启阀芯(7)与凸台固定板(5)之间设置间距,按键壳体(4)上方设置第一通道(3),按压按键(1)时,第一通道(3)与阀芯腔(8)连通,微动开启阀芯(7)与凸台固定板(5)的凸台挡接配合。

3. 如权利要求1所述的一种引线按钮压力切换装置,其特征在于出气杆(47)上套接设置出气杆弹簧(44),第二弹性片(40)中间左右两侧设置第二左夹板(41)、第二右夹板(43),第二固定螺栓(42)穿过第二左夹板(41)、第二弹性片(40)、第二右夹板(43)与出气杆(47)左端部固定连接,第三壳体(16)上通过第二固定板(46a)固定安装第一密封套(46),出气杆(47)右端与第一密封套(46)左右密封滑动配合,第一密封套(46)左端固定设置弹簧垫(45),出气杆弹簧(44)右端与弹簧垫(45)弹性抵触配合, 第四壳体(19)上设置第二密封套(30),出气杆(47)右端与第二密封套(30)左右密封滑动配合。

4.如权利要求1所述的一种引线按钮压力切换装置,其特征在于第五壳体(21)上设置限位凸台固定板(25),限位凸台固定板(25)上设置限位凸台(27),限位凸台(27)上套接球阀弹簧(28),阀球弹簧(28)左端与阀球(26)顶触配合。

5.如权利要求1所述的一种引线按钮压力切换装置,其特征在于第一启闭时间阻尼器(38)、第一启闭时间阻尼器(36)的进气孔直径为0.1-0.2mm,压缩机(52)的动力为0.5-

1.8Mpa。

6.如权利要求1所述的一种引线按钮压力切换装置,其特征在于所述的阀球(26)由金属内芯(26a)及其外面包覆的橡胶外圈(26b)制成。
