专利号: 2018110174192
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

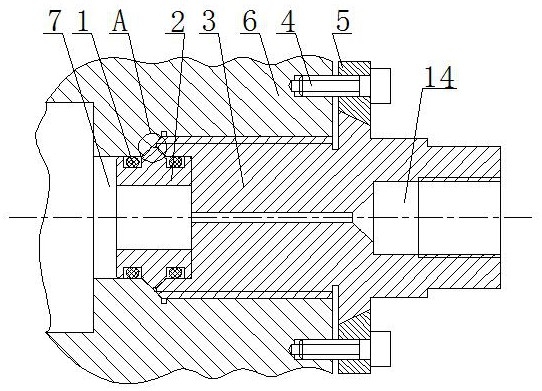

1.一种超高压容器的试压密封装置,它由O型密封圈(1)、硬密封环(2)、转换接头(3)、压紧螺栓(4)和锥面压紧环(5)构成;容器本体(6)上通过装配孔(7)螺纹安装有转换接头(3);装配孔(7)外侧的容器本体(6)的外表面均布有多个螺纹孔(20);装配孔(7)呈阶梯型,装配孔(7)的阶梯过渡部分设置有锥形密封面A(21);转换接头(3)一端的装配孔(7)内压装有硬密封环(2);硬密封环(2)与装配孔(7)和转换接头(3)之间分别安装有O型密封圈(1);

转换接头(3)的另一端延伸至装配孔(7)的外端;装配孔(7)外侧的容器本体(6)上通过均布的锁紧螺栓(4)固装有锥面压紧环(5);锥面压紧环(5)与延伸至装配孔(7)外端的转换接头(3)抵触连接,其特征在于:所述的转换接头(3)的圆周面上设置有外螺纹(8);外螺纹(8)一侧设置有锁紧凸缘(9);锁紧凸缘(9)一侧的转换接头(3)的外表面呈正六边形;锁紧凸缘(9)的圆周面上设置有锥形密封面B(10);转换接头(3)的内部设置有流通内孔(11);流通内孔(11)的一侧依次设置有圆形密封孔(12)和锥形密封沿口(13);流通内孔(11)另一侧设置有连接孔(14);连接孔(14)内设置有内螺纹(15);连接孔(14)的一端呈锥形并与流通内孔(11)连通;所述的硬密封环(2)上圆周面上设置有密封凸缘(16);密封凸缘(16)两侧分别设置有装配环槽(18);O型密封圈(1)通过装配环槽(18)安装在硬密封环(2)上;密封凸缘(16)的横截面呈等腰三角形;密封凸缘(16)的顶端呈圆弧形;密封凸缘(16)两侧呈对称状设置有弧形环棱(19);硬密封环(2)的圆周面与转换接头(3)的圆形密封孔(12)贴合连接;密封凸缘(16)一侧的弧形环棱(19)与转换接头(3)的锥形密封沿口(13)贴合抵触连接,密封凸缘(16)另一侧的弧形环棱(19)与锥形密封面A(21)贴合抵触连接;所述的硬密封环(2)由金属材料制成;容器本体(6)和转换接头(3)的弹性模量、表面硬度均大于硬密封环(2)的弹性模量、表面硬度;在容器本体(6)的内部压力逐步增强过程中,硬密封环(2)在内部压力的作用下,产生径向变形;当内部压力越大时硬密封环(2)的径向形变也就越大,其与容器本体(6)和转换接头(3)贴合得更加紧密,进而进一步加强了密封效果;此外转换接头(3)不仅通过螺纹连接的方式紧固在容器本体(6)上,而且锁紧螺栓(4)还通过锥面压紧环(5)对转换接头(3)进行了进一步的紧固加强。

2.根据权利要求1所述的一种超高压容器的试压密封装置,其特征在于:所述的外螺纹(8)为梯形螺纹或者直管螺纹。

3.根据权利要求2所述的一种超高压容器的试压密封装置,其特征在于:所述的锥面压紧环(5)上均布有多个锁紧孔(17);锥面压紧环(5)的内环面为锥形面;内环面锥面的倾斜角度与转换接头(3)的锥形密封面B(10)的倾斜角度相一致。
