专利号: 2018110174807
申请人: 嘉兴诺丁汉工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

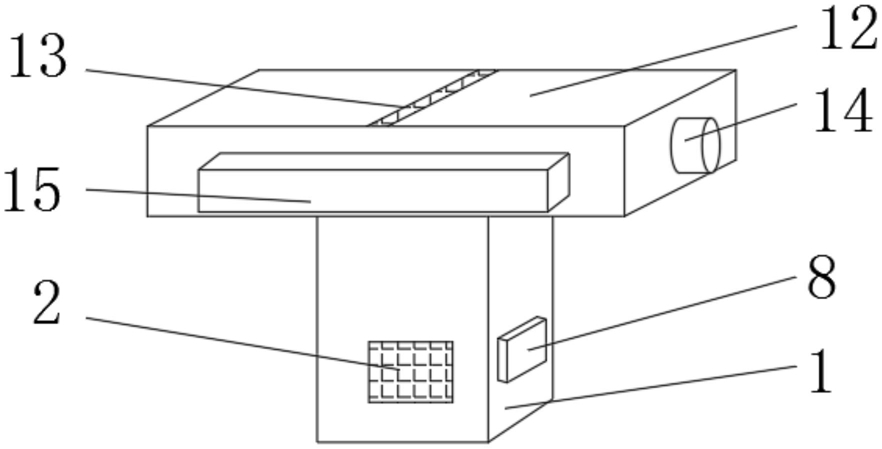

1.一种市政桥梁承托固定结构,其特征在于,包括:

固定柱(1),所述固定柱(1)的前端外表面固定安装有缓冲器(2),所述缓冲器(2)的内部靠近中间位置固定安装有流珠层(3),所述流珠层(3)的一侧外表面固定安装有固定板(4),且流珠层(3)的另一侧外表面固定安装有弹簧层(5),所述弹簧层(5)的一侧外表面远离流珠层(3)的一侧固定安装有软胶墩层(6),所述缓冲器(2)的下端外表面设有滑动球(7),所述弹簧层(5)和软胶墩层(6)的厚度大小均大于流珠层(3)的厚度大小,且弹簧层(5)、软胶墩层(6)和流珠层(3)均匀的分布在缓冲器(2)的内部;所述滑动球(7)的数量为若干组,且滑动球(7)呈线性排列;所述固定柱(1)的一侧外表面固定安装有升降台(8),所述升降台(8)的外表面设有导轨(9),所述导轨(9)的一侧外表面设有连接板(10),所述连接板(10)的上端外表面固定安装有防护栏(11);

支撑座(12),所述支撑座(12)位于固定柱(1)的上端位置,所述支撑座(12)的内部设有间隙槽(13),且支撑座(12)的一侧外表面固定安装有排水口(14),所述支撑座(12)的前端外表面固定安装有广告架(15),在该广告架(15)上设置有挡风及悬挂广告牌双重功能的挡风屏。

2.根据权利要求1所述一种市政桥梁承托固定结构,其特征在于:所述连接板(10)通过导轨(9)与升降台(8)活动连接,且导轨(9)的外表面涂有润滑油。

3.根据权利要求1所述一种市政桥梁承托固定结构,其特征在于:所述挡风屏包括连接底座(51)和挡风板(52),所述连接底座(51)为L型板,该连接底座(51)固定安装在所述广告架(15)的上表面,且底部设置有加强筋板(5101),所述连接底座(51)上方设置有支撑架(53),所述广告牌竖直固定安装在支撑架(53)上,所述挡风板(2)设置在所述支撑架(53)的一侧,所述挡风板(52)包括第一挡风部(5201)和第二挡风部(5202),所述第一挡风部(5201)与所述第二挡风部(5202)为平滑过渡的一体设计,且形成S型;

所述第一挡风部(5201)的最大曲率半径底部设置有支撑托板(55),能够对所述挡风板(52)进行支撑,所述支撑托板(55)的底部设置有缓冲支撑管(56),且所述缓冲支撑管(56)位于所述支撑架(53)、所述连接底座(51)与所述支撑托板(55)围成的三角区域内;

所述第二挡风部(5202)的内侧顶部与所述支撑架(53)的顶面之间设置有缓冲器(54),能够对所述第二挡风部(5202)进行缓冲支撑和摆动幅度限制,所述缓冲器(54)的上下两端分别与所述第二挡风部(5202)的顶端部和所述支撑架(53)相铰接,;

所述第一挡风部(5201)和所述第二挡风部(5202)的挡风面上均匀排布有凹窝(5203),能够对横风进行缓冲,所述凹窝(5203)为碗型,且所述第一挡风部(5201)的所述凹窝(5203)口径小于所述第二挡风部的所述凹窝(5203)口径;

其中所述第一挡风部(5201)的挡风板面整体呈中心向边缘渐变凸起一定高度的凹陷状,第一挡风部(5201)和所述第二挡风部(5202)的挡风底板板面与其上的凹窝(5203)板面之间采用弹性的可拆分设计,该弹性的可拆分设计为魔术贴或者弹性粘结胶层。

4.根据权利要求1所述一种市政桥梁承托固定结构,其特征在于:所述排水口(14)的形状为圆柱体,且排水口(14)的表面设有内壁和外壁,外壁的半径大小大于内壁的半径大小。

5.根据权利要求1所述一种市政桥梁承托固定结构,其特征在于:且支撑座(12)与固定柱(1)之间设有连接杆。
