专利号: 2018110175250
申请人: 如东道博智能设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

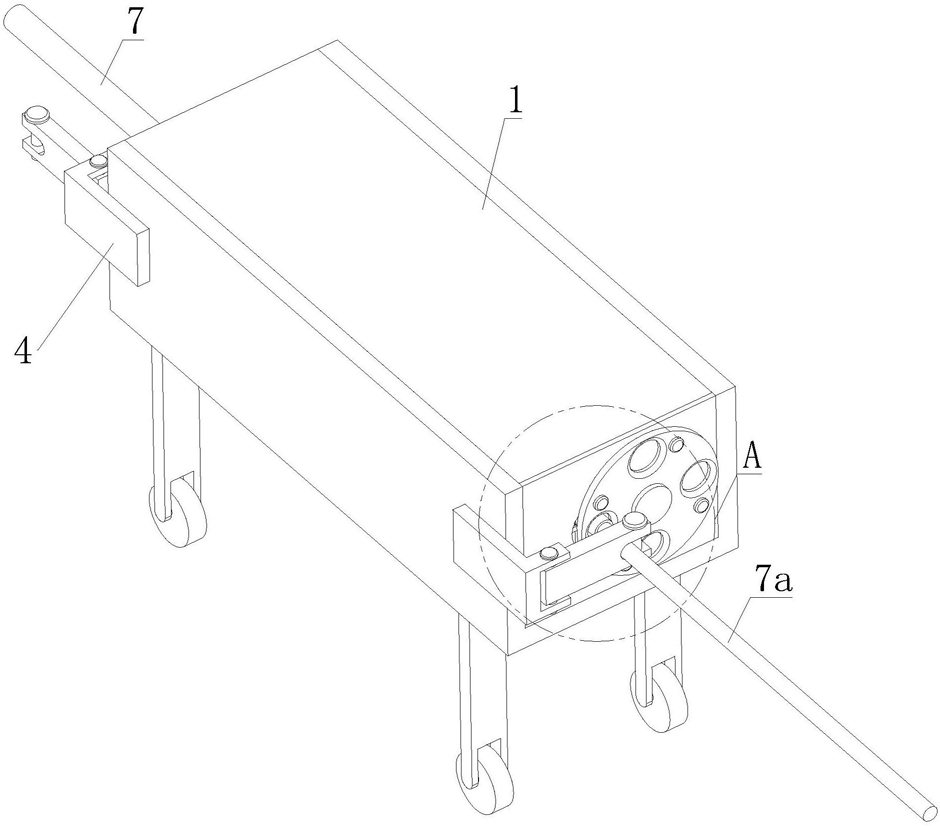

1.一种甘蔗半自动去皮机,其特征在于:包括机体(1)、去皮组件(2)、调节组件(3)、两个辅助推进组件(4)和至少两个结构相同的承托组件(5),去皮组件(2)包括上下对称安装在机体(1)内部的两个去皮刀具(2a),两个去皮刀具(2a)分别通过一个弹性件能够被动相向或背向的活动设置,调节组件(3)安装在机体(1)内部并且用以驱动两个弹性件相向或背向活动设置,两个承托组件(5)分别设置在机体(1)内的左右两端,两个辅助推进组件(4)分别位于机体(1)外部的左右两端,机体(1)外部的左右两端分别开设有一个过料孔(1a),两个过料孔(1a)同轴设置,机体(1)的左侧外还设置有进料圆盘(1b),进料圆盘(1b)上开设有至少四个用以适应不同规格甘蔗(7)的圆孔(1c),每个圆孔(1c)的周边分别设置有一个控制按钮(1d)。

2.根据权利要求1所述的一种甘蔗半自动去皮机,其特征在于:所述调节组件(3)包括调节电机(3a)、双向丝杆(3b)、导向管(3q)和两个联动架(3w),去皮刀具(2a)的左右两端分别设置有一个呈竖直的U型板(3t),双向丝杆(3b)轴接在其中一个U型板(3t)的开口内,导向管(3q)呈竖直固定在另一个U型板(3t)的开口内,双向丝杆(3b)上对称套设有两个螺母块,导向管(3q)上对称套设有两个滑块,两个联动架(3w)上下对称设置,并且二者的同一端分别与一个滑块固定连接,两个联动架(3w)的另一端分别与一个螺母块固定连接,两个联动架(3w)的中段分别与一个弹性件传动连接,调节电机(3a)安装在双向丝杆(3b)的旁侧并且与其通过同步带传动连接。

3.根据权利要求1所述的一种甘蔗半自动去皮机,其特征在于:两个所述去皮刀具(2a)的结构相同,去皮刀具(2a)呈半弧形状,去皮刀具(2a)的弧顶处开设有出料口(2b),去皮刀具(2a)的凹面内设置有呈倾斜的刀片(2c),两个去皮刀具(2a)的凹面始终相向设置。

4.根据权利要求2或3所述的一种甘蔗半自动去皮机,其特征在于:两个所述弹性件的结构相同,弹性件包括方形管(2d),两个方形管(2d)分别呈竖直与一个联动架(3w)固定连接,两个方形管(2d)相向的一端内分别设置有一个压缩块(2e),每个压缩块(2e)分别通过一个复位弹簧(2w)能够竖直活动的插设在各自方形管(2d)内,两个去皮刀具(2a)的弧顶外表面分别与一个压缩块(2e)连接。

5.根据权利要求1所述的一种甘蔗半自动去皮机,其特征在于:所述进料圆盘(1b)的中心处与机体(1)轴接,所有圆孔(1c)由进料圆盘(1b)的周向等角度分布,所有圆孔(1c)的直径由进料圆盘(1b)的顺时针方向逐渐变大,所有圆孔(1c)能够逐一的与过料孔(1a)处于同轴状态。

6.根据权利要求1所述的一种甘蔗半自动去皮机,其特征在于:两个所述承托组件(5)相互远离的一端分别接近一个过料孔(1a),并且二者的另一端均接近两个去皮刀具(2a),承托组件(5)包括承托台(5a)和对称设置在承托台(5a)顶部的两个料板(5b),两个料板(5b)分别通过一个扭簧与承托台(5a)的左右两侧轴接,两个料板(5b)的内侧面始终构成一个V型结构的导向料道,导向料道正对两个去皮刀具(2a)。

7.根据权利要求6所述的一种甘蔗半自动去皮机,其特征在于:所述机体(1)内设置有多个结构相同的省力组件(6),所有省力组件(6)依次沿导向料道的导料方向间隔设置,省力组件(6)位于导向料道的正上方,省力组件(6)包括U型座(6a)、导向辊(6b)和活动轴(6c),U型座(6a)与机体(1)内的顶壁固定连接,并且其开口面朝下,U型座(6a)开口内的两侧分别设置有一个行程块(6d),行程块(6d)通过压缩弹簧(6w)能够竖直活动的设置在U型座(6a)内,活动轴(6c)的两端分别一个行程块(6d)固定连接,导向辊(6b)能够绕自身轴线转动的套设在活动轴(6c)的中段。

8.根据权利要求1所述的一种甘蔗半自动去皮机,其特征在于:两个所述辅助推进组件(4)的结构相同,辅助推进组件(4)包括固定板(4a),固定板(4a)的一端与机体(1)连接,并且另一端铰接有活动板(4b),两个活动板(4b)分别能够向一个过料孔(1a)方向转动,活动板(4b)远离固定板(4a)的一端开设有挤入凹槽(4c),两个活动板(4b)分别朝向各自位置的过料孔(1a)时,两个挤入凹槽(4c)分别正对各自位置的过料孔(1a),活动板(4b)远离固定板(4a)的一端还设置有用以将该活动板(4b)上的挤入凹槽(4c)与外部相隔绝的防错位杆(4d)。

9.根据权利要求1所述的一种甘蔗半自动去皮机,其特征在于:所述机体(1)外侧设置有控制器,所有控制按钮(1d)均与控制器电性连接。

10.根据权利要求1所述的一种甘蔗半自动去皮机,其特征在于:所述机体(1)内的底壁开设有废料口(1e),该废料口(1e)位于两个去皮刀具(2a)的正下方。
