专利号: 2018110175975
申请人: 萧县木伟信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

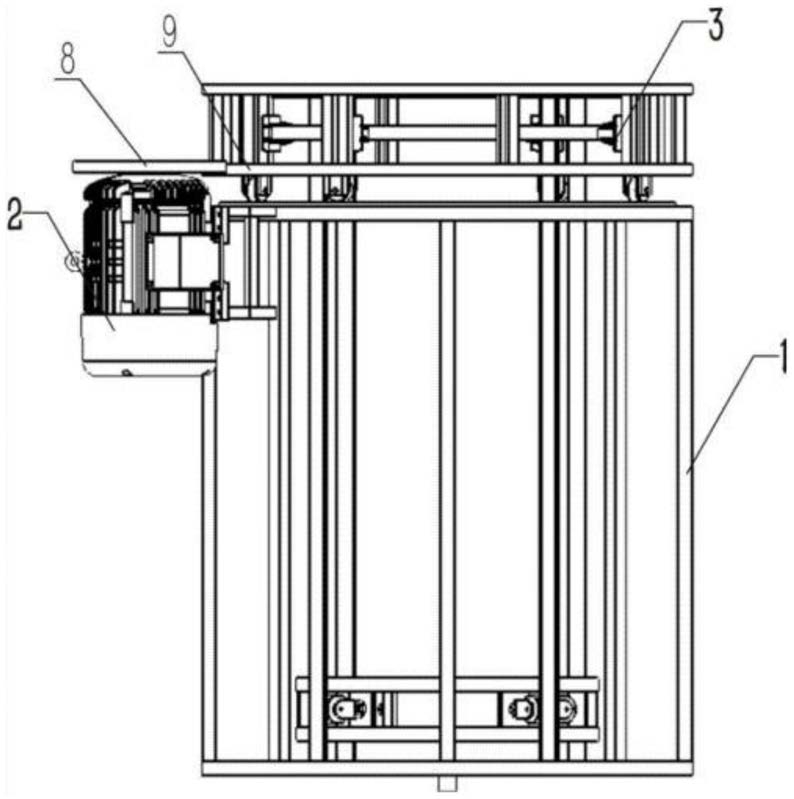

1.一种能够实现升降旋转的观光电梯轿厢结构,其特征在于:所述电梯轿厢结构包括电梯轿厢外升降主架(1)、旋转执行电机(2)、顶部转动架(3)、电梯轿厢内旋转框架(4)、承载底座(5);其中,电梯轿厢外升降主架(1)、顶部转动架(3)和电梯轿厢内旋转框架(4)均为圆形的金属框架;旋转执行电机(2)固定在电梯轿厢外升降主架(1)的外侧,顶部转动架(3)位于电梯轿厢外升降主架(1)的顶部,电梯轿厢内旋转框架(4)位于电梯轿厢外升降主架(1)的内部,同时顶部转动架(3)与电梯轿厢内旋转框架(4)连接,由旋转执行电机(2)带动顶部转动架(3)在电梯轿厢外升降主架(1)顶部转动,同时使其电梯轿厢内旋转框架(4)在电梯轿厢外升降主架(1)内部转动;所述顶部转动架(3)的金属框架底部安装有多个滑动轮(10);且在顶部转动架(3)的金属框架内侧固定有多组用于与电梯轿厢内旋转框架(4)连接固定的卡扣机构(11);电梯轿厢外升降主架(1)的底部焊接有挡块(24);所述电梯轿厢内旋转框架(4)内部设置电梯控制面板;承载底座(5)位于电梯轿厢内旋转框架(4)对应的底端部分(16)上;电梯轿厢内旋转框架(4)对应的侧立杆(17)成为内旋转框架的支撑;承载底座(5)具有圆形的金属承载框架(18),金属承载框架(18)上安装有多个能够减小承载底座(5)在电梯轿厢内旋转框架(4)内晃动的弹性机构;所述弹性机构具有弹性支杆(19)、钢弹簧(20)、卡位轮(21);金属承载框架(18)上焊接有支板(22),弹性支杆(19)的尾部穿过支板(22)后拧上螺母,钢弹簧(20)套在弹性支杆(19)的中部,卡位轮(21)设置在弹性支杆(19)的前端;每个弹性机构均与电梯轿厢内旋转框架(4)的侧立杆(17)对应,侧立杆(17)与卡位轮(21)对应的面为三角侧面(23);通过在承载底座的金属承载框架上安装有多个能够减小承载底座在电梯轿厢内旋转框架内晃动的弹性机构,由于弹性机构具有弹性支杆、钢弹簧、卡位轮,因此当承载底座通过四周的弹性机构卡在电梯轿厢内旋转框架的内部,既能满足承载要求,又能防止其晃动;卡扣机构(11)包括金属背板(12)、上夹持板(13)、下夹持板(14);上夹持板(13)、下夹持板(14)与金属背板(12)焊接成整体,上夹持板(13)和下夹持板(14)均为弧形结构;且在上夹持板(13)和下夹持板(14)上设置有紧固螺栓(15);运行时,人员进入电梯轿厢内旋转框架(4)内部,手动按动电梯控制面板对应的楼层数字;电梯轿厢能够实现垂直升降;在电梯轿厢升降过程中,进入电梯轿厢内旋转框架(4)内部的人员还可以手动按动电梯控制面板上对应的轿厢转动按钮,此时电梯对应的控制箱启动旋转执行电机(2)工作,由旋转执行电机(2)带动顶部转动架(3)在电梯轿厢外升降主架(1)顶部转动,同时使其电梯轿厢内旋转框架(4)在电梯轿厢外升降主架(1)内部慢速转动。2.根据权利要求1所述一种能够实现升降旋转的观光电梯轿厢结构,其特征在于:所述电梯轿厢外升降主架(1)的外部上端焊接有电机安装座(7),旋转执行电机(2)的输出端通过转动盘(8)与顶部转动架(3)的下端外沿(9)贴合。3.根据权利要求1所述一种能够实现升降旋转的观光电梯轿厢结构,其特征在于:三角侧面(23)的表面具有耐磨橡胶。
