专利号: 2018110182926
申请人: 浙江申花医疗用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

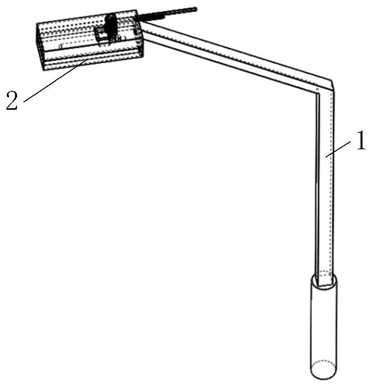

1.一种利用雨水清除灯罩内壁灰尘的路灯,其特征在于:它包括灯杆、路灯机构,其中路灯机构安装在灯杆的顶部;

上述路灯机构包括灯盖壳、传动腔、第一方孔、第二方孔、第一圆孔、第一排水孔、第一齿条滑孔、第二圆孔、衔接杆滑槽、第一梯形滑槽、第一圆槽、第二圆槽、灯罩、第二梯形滑槽、第二排水孔、保护壳、保护腔、第二齿条滑孔、方形水容器、第三排水孔、第一连通方孔、四棱锥喇叭筒、触发壳、触发腔、第四排水孔、第二连通方孔、触发槽、限位槽、圆柱形水容器、第五排水孔、圆锥形喇叭筒、浮块、导块、第一齿条、限位块、限位弹簧、L型连杆、挡板、第一齿轮、第一单向离合器、第二单向离合器、第一传动轴、第一锥齿轮、第二锥齿轮、第二传动轴、定位块、定位孔、第二齿轮、第三齿轮、销孔、第一复位弹簧、第一销、托板、第二销、除尘条机构、L型固定板、第二复位弹簧、灯座、灯泡、限位斜面、复位斜面、复位板簧,其中灯盖壳中开有传动腔;灯盖壳的上端面开有第一方孔和第二方孔,且第一方孔和第二方孔都与传动腔相通;第一方孔与第二方孔相通;灯盖壳的上端面上开有与传动腔相通的第一圆孔,且第一圆孔与第二方孔相邻;灯盖壳的两个相对的侧端面之间开有贯通的第一齿条滑孔,且第一齿条滑孔穿过传动腔;第一齿条滑孔与传动腔内壁相切;传动腔内与第一齿条滑孔相切的侧面上开有第一梯形滑槽,且第一梯形滑槽的两端分别穿过灯盖壳上开有第一齿条滑孔的两个相对的侧端面;灯盖壳上开有第一齿条滑孔的两个侧端面,其中一个侧端面上开有第二圆孔,且第二圆孔位于第一齿条滑孔的正下方;灯盖壳下端面一侧开有衔接杆滑槽,且衔接杆滑槽与传动腔相通;衔接杆滑槽与第一梯形滑槽平行;衔接杆滑槽中相对的两个侧面分别与传动腔内开有第一齿条滑孔的两个侧面相切;传动腔内壁的一个侧面下端开有第一排水孔,且第一排水孔与传动腔的底面相切;传动腔的底面上开有第一圆槽和第二圆槽;第一圆槽与第一圆孔相对应;第二圆槽与第二方孔相对应;灯盖壳通过其一个侧端面安装在灯杆的顶部;方形水容器的侧端面底部开有第三排水孔;方形水容器上与开有第三排水孔相对的侧端面底部开有第一连通方孔;方形水容器通过其下端面固定安装在传动腔的底面上,且方形水容器的开口端与灯盖壳上的第一方孔相对应;四棱锥喇叭筒的小筒口与方形水容器的开口对接并固定连接;四棱锥喇叭筒的大筒口与第一方孔相配合;

触发壳内开有触发腔;触发腔内壁的一个侧面上开有第二连通方孔;触发腔内未开有第二连通方孔的一个侧面上开有第四排水孔;触发腔的上端面开有触发槽,且触发槽穿过触发壳的上端面;触发槽的一个侧面上开有限位槽;触发壳通过其下端面固定安装在传动腔的底面上;触发壳的上端自下而上地穿过第二方孔;触发壳上开有第二连通方孔的侧端面与方形水容器上开有第一连通方孔的侧端面固定连接;第一连通方孔与第二连通方孔对接;限位块的一端开有限位斜面和复位斜面;限位块上未开有限位斜面和复位斜面的一端插入限位槽中;限位弹簧位于限位槽中,且限位弹簧的两端分别与限位槽的内壁和限位块的端面连接;浮块安装在触发腔中;导块通过其四个侧面与触发槽内壁的滑动配合嵌入触发槽中,且导块的下端面与浮块的上端面固定连接;导块与限位块相配合;第一齿条的下端自上而下地插入触发槽中与导块的上端面固定连接;复位板簧一端与第一齿条的侧端面连接,另一端与触发壳的上端面连接;挡板安装在L型连杆的一端;L型连杆未与挡板连接的一端与第一齿条的侧端面固定连接;挡板与触发壳的侧端面紧密接触,且挡板与第四排水孔相配合;

定位块的上、下端面之间开有贯通的定位孔;定位块通过其一个侧端面固定安装在触发壳的一个侧端面上;第二传动轴的一端自上而下地穿过定位块上的定位孔并插入传动腔中的第二圆槽中;第二传动轴与第二圆槽之间为轴承配合;第二齿轮通过其内圆面与第二传动轴外圆面的键配合安装在第二传动轴上,且第二齿轮位于定位块的下方;第二锥齿轮安装在第二传动轴的上端;保护壳中开有保护腔,且保护腔穿过保护壳的下端面;保护壳的上端面开有第二齿条滑孔,且第二齿条滑孔与保护腔相通;保护壳通过其下端面安装在灯盖壳的上端面,且保护壳内的保护腔与第二方孔对接;第一齿条的上端自下而上地穿过保护壳上的第二齿条滑孔;第一锥齿轮、第一单向离合器和第二单向离合器通过第一传动轴安装在保护壳中;第一锥齿轮与第二锥齿轮相啮合;第二单向离合器的外圆面上具有衬套;

衬套的一端与保护壳的内壁固定连接;第二单向离合器的内圆面与第一传动轴的外圆面之间为键配合;第一齿轮通过其内圆面嵌套在单向离合器的外圆面上,且第一齿轮与第一齿条相啮合;

第二销通过其一个端面安装在托板下端面的中心处;托板通过第二销与第一圆槽的轴承配合安装在传动腔底面上;第一复位弹簧通过其一端安装在托板的上端面中心处;第三齿轮的端面上周向均匀地开有三个销孔;第三齿轮通过其下端面安装在第一复位弹簧的上端;三个第一销分别通过各自的一端自上而下地穿过第三齿轮上相应的销孔并与托板固定连接;圆柱形水容器的内壁上开有第五排水孔,且第五排水孔与圆柱形水容器的内壁底面相切;圆柱形水容器通过其下端面安装在第三齿轮的上端面上;圆柱形水容器的上端自下而上地穿过第一圆孔;圆锥形喇叭筒的小筒口与圆柱形水容器的开口对接;灯座安装在灯盖壳的下端面;灯泡安装在灯座上;灯罩内壁的两个相对的侧面上对称地开有两个第二梯形滑槽;灯罩通过其上端面安装在灯盖壳的下端面上,且第二梯形滑槽与第一梯形滑槽平行;

除尘条机构安装在灯罩中;除尘条机构与第三齿轮相配合;L型固定板通过其一端安装在灯罩上开有第二圆孔的侧端面上;第二复位弹簧一端穿过灯罩侧端面上的第二圆孔与除尘条机构连接,另一端与L型固定板一端连接;

上述除尘条机构包括第二齿条、梯形滑条、衔接杆、压杆、梯形滑块、伸缩外套、伸缩内杆、预紧弹簧、除尘条,其中第二齿条的一个侧端面上安装有梯形滑条;第二齿条通过梯形滑条与第一梯形滑槽的滑动配合安装在传动腔的内壁上;第二齿条与第三齿轮相配合;第二齿条滑动于第一齿条滑孔中;压杆的两端分别安装有一个梯形滑块;压杆通过两端的梯形滑块与两个第二梯形滑槽的滑动配合安装在灯罩内;衔接杆的一端自下而上地穿过衔接杆滑孔与第二齿轮的下端面固定连接,另一端则与压杆一端的上端面固定连接;两个伸缩外套对称地安装在压杆的下端面上,且伸缩外套的套口向下;两个伸缩内杆分别通过各自的一端插入相应的伸缩外套中;两个预紧弹簧分别位于两个伸缩外套中;预紧弹簧的一端与伸缩外套的内壁连接,另一端与伸缩内杆的端面连接;除尘条通过其上端面安装在两个伸缩内杆的下端;除尘条的下端面与灯罩内壁底面接触配合。

2.根据权利要求1所述的一种利用雨水清除灯罩内壁灰尘的路灯,其特征在于:上述第一复位弹簧为压缩弹簧。

3.根据权利要求1所述的一种利用雨水清除灯罩内壁灰尘的路灯,其特征在于:上述预紧弹簧为压缩弹簧。

4.根据权利要求3所述的一种利用雨水清除灯罩内壁灰尘的路灯,其特征在于:上述预紧弹簧始终处于压缩状态。

5.根据权利要求1所述的一种利用雨水清除灯罩内壁灰尘的路灯,其特征在于:上述第四排水孔的外观尺寸大于第三排水孔。

6.根据权利要求1所述的一种利用雨水清除灯罩内壁灰尘的路灯,其特征在于:上述第四排水孔的下端面与浮块初始位置时的下端面平齐等高。

7.根据权利要求1所述的一种利用雨水清除灯罩内壁灰尘的路灯,其特征在于:上述第二复位弹簧为拉伸弹簧。

8.根据权利要求1所述的一种利用雨水清除灯罩内壁灰尘的路灯,其特征在于:上述除尘条从灯罩的一端滑动到另一端时,第二齿条与第三齿轮不再啮合。
