专利号: 2018110182945
申请人: 泉州市惠安县晶铭家具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

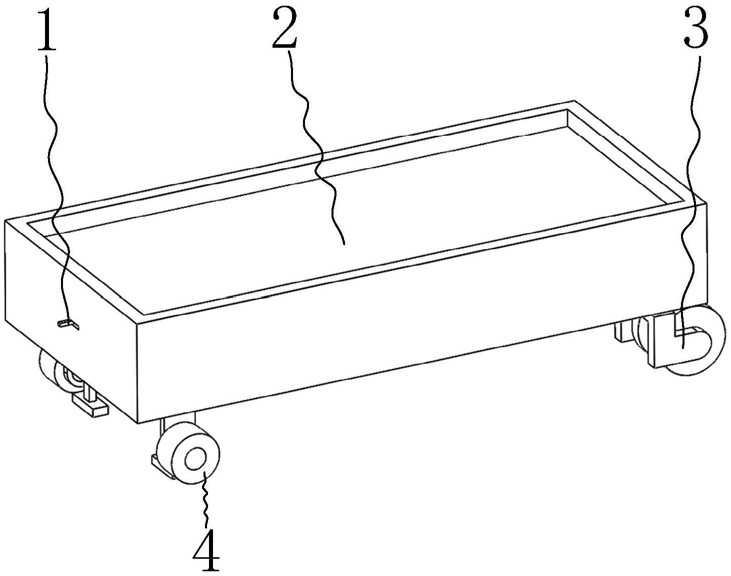

1.一种计算机主机底座,其特征在于:它包括调节杆、支撑块、后轮机构、前轮、摩擦板、第一支撑、第一转轴、梯形导槽、方形孔、导向孔、安装圆孔、安放槽、第一弹簧、第二弹簧、驱动板、传动轴、第二支撑、驱动轮、梯形导块、固定板、第二转轴、第一齿轮、连接板、蜗杆套、齿条、支撑杆、方形套、T型导槽、驱动安装板、触发三角块、弹簧固定盘、第二齿轮、第三齿轮、第四齿轮、第五齿轮、第六齿轮、单向环、第三转轴、第四转轴、第五转轴、第六转轴、第七转轴、第一方形导槽、第二方形导槽、第一导向块、第三弹簧、第四弹簧、第二导向块、第八转轴、第七齿轮、T型导块、第四支撑,其中支撑块的内侧具有空腔;支撑块一端的下侧面上对称地开有两个与支撑块内侧相通的安装圆孔;支撑块另一端的下侧面上对称地开有两个与支撑块内侧相通的方形孔;支撑块开有方形孔一端的内侧上端面上对称地开有两个梯形导槽;支撑块开有方形孔一端的端面上开有与支撑块内侧相通的方形导向孔;支撑块的上端具有安放槽;两个第一转轴分别通过一个第一支撑对称地安装在支撑块开有方形孔一端的下侧;两个前轮分别安装在两个第一转轴上;两个后轮机构对称地安装在支撑块开有安装圆孔的一端;

支撑块上开有方形孔一端的内侧的两侧所安装结构完全相同,且相互对称,对于支撑块上开有方形孔一端的内侧的两侧中的任意一侧,驱动安装板的上侧安装有梯形导块;驱动安装板通过梯形导块与支撑块上所开的两个梯形导槽中与其对应一侧的一个梯形导槽的配合安装在支撑块的内侧,且梯形导块位于相应的梯形导槽一端;驱动安装板的前端与支撑块内侧的前端面之间安装有第一弹簧;触发三角块安装在驱动安装板的下侧;支撑杆的上端具有斜面;支撑杆通过支撑块上所开的两个方形孔中与其对应一侧的一个方形孔的配合安装在支撑块上,且支撑杆的上下两端分别位于支撑块的内外两侧;支撑杆上的斜面与触发三角块上的斜面配合;弹簧固定盘安装在支撑杆上且位于支撑块的内侧;弹簧固定盘与支撑块内侧的下端面之间安装有一个第二弹簧;摩擦板安装在支撑杆的下端;

连接板安装在两个驱动安装板之间;驱动板一端的下侧面上开有T型导槽;驱动板开有T型导槽的一端安装有方形套;驱动板通过方形套与连接板的配合安装在连接板的一侧;齿条安装在驱动板另一端的下侧;调节杆的一端安装有T型导块;调节杆通过T型导块与驱动板上T型导槽的配合安装在支撑块上,且调节杆的另一端穿过支撑块上所开的导向孔位于支撑块的外侧;调节杆与导向孔之间为滑动配合;固定板的一侧面上开有第一方形导槽和第二方形导槽,第一方形导槽和第二方形导槽相互对称;固定板的上端安装在支撑块内侧的上端面上;第三转轴安装在固定板上;第三齿轮的一端为锥齿端;第三齿轮安装在第三转轴上;第七转轴的一端安装有第一导向块;第七转轴通过第一导向块与固定板上所开的第二方形导槽的配合安装在固定板上,且第一导向块与第二方形槽的一端面之间安装有第三弹簧;第四齿轮安装在第七转轴上;第四齿轮与第三齿轮配合;第六转轴安装在固定板上;

第五齿轮安装在第六转轴上;第五齿轮与第四齿轮配合;第五转轴安装在固定板上;第六齿轮通过单向环安装在第五转轴上;第六齿轮与第五齿轮啮合;第六齿轮与齿条啮合;第四转轴的一端安装有第二导向块;第四转轴通过第二导向块与固定板上所开的第一方形导槽的配合安装在固定板上,且第二导向块与第一方形槽的一端面之间安装有第四弹簧;第二齿轮安装在第四转轴上;第二齿轮与第三齿轮配合;第二齿轮与第六齿轮配合;

传动轴的一端具有锥齿;传动轴通过第二支撑安装在支撑块内侧,且传动轴具有锥齿的一端与第三齿轮的锥齿端啮合;第一齿轮安装在传动轴的另一端;第二转轴固定安装在支撑块的后端面上;驱动轮的一端为蜗轮,驱动轮的另一端为齿轮;驱动轮安装在第二转轴上;驱动轮通过齿轮端与第一齿轮啮合;第八转轴通过第四支撑安装在支撑块内侧;蜗杆套嵌套安装在第八转轴上,且蜗杆套与驱动轮上的蜗轮端啮合;第七齿轮为锥齿轮;两个第七齿轮对称地安装在第八转轴的两端;两个第七齿轮与两个后轮机构配合;

上述后轮机构包括第八齿轮、第九齿轮、固定支撑、后轮、第九转轴、第十转轴、固定轴、环形锥齿、第三支撑,其中第十转轴的上端通过第三支撑安装在支撑壳内侧;第十转轴的下端穿过支撑块上所开的与其对应的安装圆孔位于支撑块的下侧;环形锥齿的上下两端均为锥齿端;环形锥齿安装在第十转轴上,且嵌套于支撑块上所开的与其对应的安装圆孔内;环形锥齿上端的锥齿与对应的第七齿轮啮合;固定支撑上具有两个支耳;固定支撑安装在第十转轴的下端;第九转轴安装在固定支撑上;第八齿轮的一端为锥齿端;第八齿轮安装在第九转轴上,且第八齿轮的锥齿端与环形锥齿下端的锥齿啮合;固定轴的两端安装在固定支撑的两个支耳上的圆形孔内;第九齿轮安装在固定轴上,且第九齿轮与第八齿轮啮合;两个后轮对称地安装在固定轴的两端;

初始状态下,第一弹簧具有一定的拉力;摩擦板的最下端与后轮的最下侧齐平;摩擦板的最下端高于前轮的最下侧;

上述两个后轮机构中通过第九齿轮传递到第八齿轮上的转动方向相反。

2.根据权利要求1所述的一种计算机主机底座,其特征在于:上述第一弹簧为拉伸弹簧;第二弹簧为拉伸弹簧;第三弹簧为压缩弹簧;第四弹簧为压缩弹簧。

3.根据权利要求1所述的一种计算机主机底座,其特征在于:上述摩擦板上具有摩擦橡胶。

4.根据权利要求1所述的一种计算机主机底座,其特征在于:方形轴套通过直线轴承安装在连接板上。

5.根据权利要求1所述的一种计算机主机底座,其特征在于:上述调节杆通过直线轴承安装在导向孔内。
