专利号: 2018110191357
申请人: 江苏天威虎建筑装饰有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

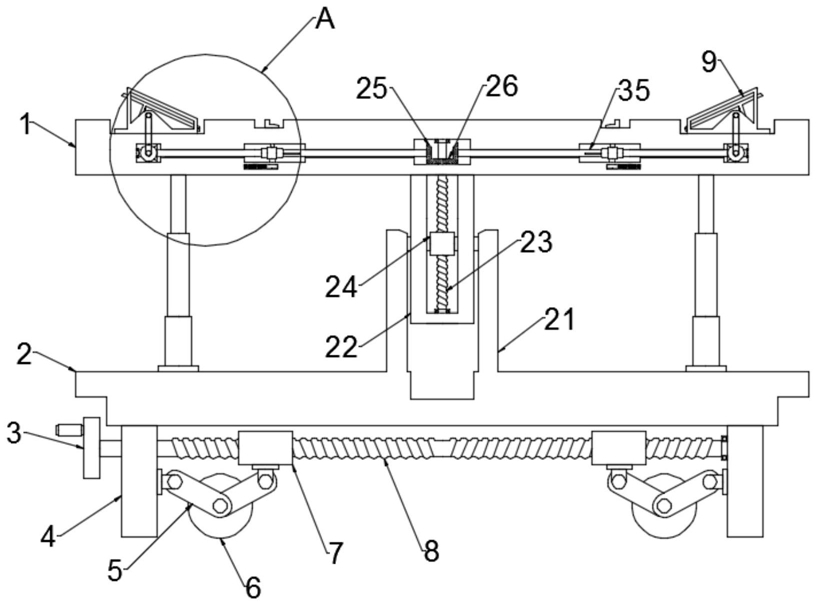

1.一种室内装修用可升降脚手架装置,包括支撑板(1)、底板(2)和活动连接组件;所述支撑板(1)通过对称设置的多级伸缩杆与底板(2)连接,两个所述多级伸缩杆之间设置有活动连接组件,活动连接组件的上下端分别与支撑板(1)和底板(2)固定,所述活动连接组件包括固定在支撑板(1)下端的承接筒(22)、对称固定在底板(2)上的夹板(21),承接筒(22)设置在两个夹板(21)之间,且夹板(21)通过安装块与设置在承接筒(22)内的第二螺纹套筒(24)固定连接,第一螺纹套筒(24)螺纹连接在螺纹杆(23)上,其特征在于;

所述螺纹杆(23)的上端固定连接有锥齿轮B(26),锥齿轮B(26)的上端两侧对称设置有与调节机构固定的锥齿轮A(25),所述调节机构包括脚踏机构(9)和齿轮传动组件,脚踏机构(9)通过齿轮传动组件与锥齿轮A(25)连接。

2.根据权利要求1所述的一种室内装修用可升降脚手架装置,其特征在于,所述齿轮传动组件包括第一转动杆(29)、转动调节机构和第二转动杆(35),第一转动杆(29)的一端通过与之固定的锥齿轮D(28)与锥齿轮C(27)转动连接,锥齿轮C(27)的转轴通过传动带与脚踏机构(9)转动连接,第一转动杆(29)的另一端通过转动调节机构与第二转动杆(35)固定连接,第二转动杆(35)与锥齿轮B(26)固定。

3.根据权利要求2所述的一种室内装修用可升降脚手架装置,其特征在于,所述转动调节机构包括与第一转动杆(29)滑动连接的套筒(32)、套设在套筒(32)上且与套筒(32)转动连接的套环(33)和调节块(34),套环(33)的下端通过滑块(31)滑动在滑槽内,且滑槽内设置有弹簧(30),弹簧(30)的两端分别与滑块(21)和滑槽的端部抵接,套环(33)的上端与调节块(34)固定。

4.根据权利要求3所述的一种室内装修用可升降脚手架装置,其特征在于,所述套筒(32)上远离第一滑动杆(29)的一侧与第二转动杆(35)插接。

5.根据权利要求4所述的一种室内装修用可升降脚手架装置,其特征在于,所述第二转动杆(35)上安装有条形凸起块,套筒(32)内设置有与条形凸起块对应的条形凹槽。

6.根据权利要求1-5任一所述的一种室内装修用可升降脚手架装置,其特征在于,所述脚踏机构(9)包括限位侧板(10)、脚踏板(11)、弧形板(12)、环形齿轮(13)、棘轮机构、套环(15)和转轴(19),脚踏板(11)转动连接在安装板(18)上,且连接处对称设置有扭簧(20),脚踏板(11)的两侧设置有限位侧板(10),脚踏板(11)的内侧下端固定连接有弧形板(12),弧形板(12)通过其内侧设置的轮齿与环形齿轮(13)啮合。

7.根据权利要求6所述的一种室内装修用可升降脚手架装置,其特征在于,所述环形齿轮(13)内侧设置有棘轮机构,棘轮机构包括棘齿(14)、棘爪(16)和限位弹片(17),所述棘齿(14)设置在环形齿轮(13)的内环上,棘爪(16)和限位弹片(17)设置在套环(15)前端,所述套环(15)固定连接在转轴(19)上,所述转轴(19)通过传动带与锥齿轮C(27)转动连接。

8.根据权利要求1所述的一种室内装修用可升降脚手架装置,其特征在于,所述底板(2)的下端对称安装有支腿(4),两个支腿(4)之间设置有双向螺纹杆(8),双向螺纹杆(8)的一端转动在支腿(4)上,其另一端贯穿另一个支腿(4)且与转盘(3)固定连接,位于两个所述支腿(4)内侧的双向螺纹杆(8)上对称设置有第一螺纹套筒(7),第一螺纹套筒(7)的下方设置有滚轮(6),滚轮(6)的转轴上对称安装有连接杆(5),一个连接杆(5)与支腿(4)铰接,另一个连接杆(5)铰接在第一螺纹套筒(7)的下端。
