专利号: 2018110200229
申请人: 绵阳飞远科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

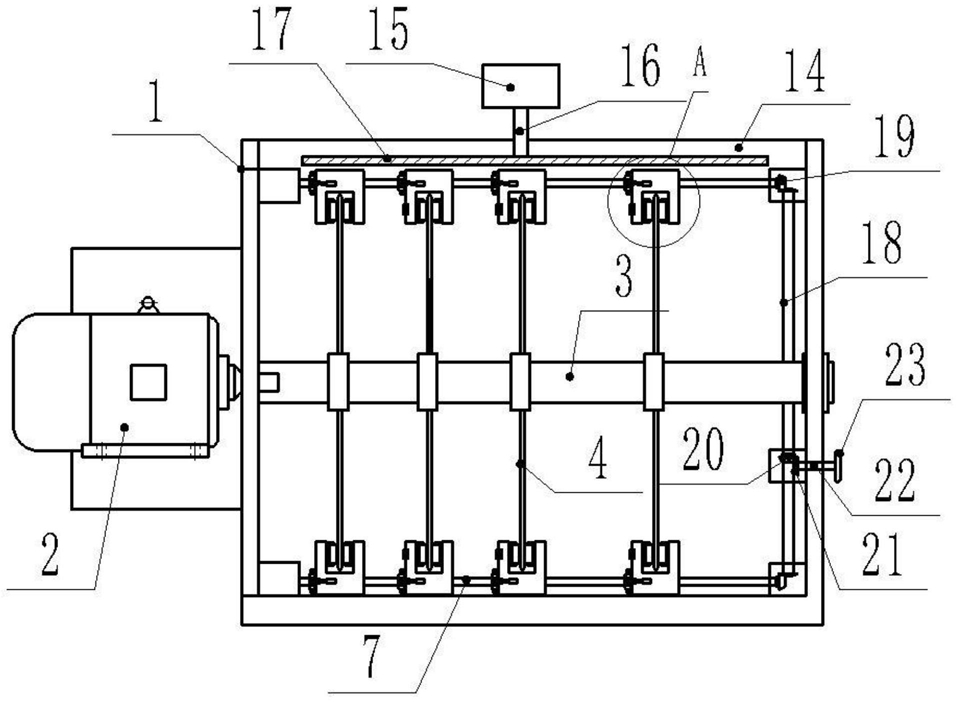

1.对同时锯不同厚度板材的锯片任意间距电动调节系统,包括电锯支撑架(1)、电机(2)、锯片花键转轴(3)和锯片(4),其特征在于:所述电锯支撑架(1)中部设有锯片花键转轴(3),多片锯片(4)通过花键套套设在锯片花键转轴(3)上,所述电机(2)连接在锯片花键转轴(3)一端,通过电机(2)带动锯片花键转轴(3)及锯片花键转轴(3)上的锯片(4)工作,在每张锯片(4)两侧上分别设有锯片调节夹块(6),所有锯片(4)对应两侧的锯片调节夹块(6)分别套设在两侧的丝杆(7)上,两根所述丝杆(7)对应安装在电锯支撑架(1)两侧边上,每件锯片调节夹块(6)一侧的丝杆(7)上设有调节螺母(8),所述调节螺母(8)上环绕设有螺母限位卡槽(9),在锯片调节夹块(6)上设有与螺母限位卡槽(9)对应的夹块限位卡槽(10),在每件锯片调节夹块(6)上设有一套气缸(11),所述气缸(11)的伸缩臂(12)上设有销块(13),通过气缸(11)控制销块(13)可将螺母限位卡槽(9)和夹块限位卡槽(10)销锁连接;

在电锯支撑架(1)一侧的侧架(14)上设有锁定气缸(15),所述锁定气缸(15)的锁定伸缩臂(16)上设有挤压块(17),当锁定气缸(15)控制锁定伸缩臂(16)伸长时,挤压块(17)挤压在对应所有锯片(4)一侧的锯片调节夹块(6)上,从而将锯片(4)的间距锁死;

两根所述丝杆(7)相同一端的电锯支撑架(1)设有调节丝杆(18),所述调节丝杆(18)两端分别通过调节伞齿(19)与两根所述丝杆(7)传动连接;

所述调节丝杆(18)上套设有纵向调节伞齿(20),与所述纵向调节伞齿(20)相互啮合连接有横向调节伞齿(21),所述横向调节伞齿(21)连接调节转轴(22),所述调节转轴(22)外端安装调节电机(23);

所述调节螺母(8)与锯片调节夹块(6)对应端设有连接套(24),所述连接套(24)通过轴承(25)镶嵌连接在锯片调节夹块(6)上。

2.根据权利要求1所述的对同时锯不同厚度板材的锯片任意间距电动调节系统,其特征在于:每件所述锯片调节夹块(6)上设有激光位移传感器(26),通过激光位移传感器(26)检测两张锯片(4)之间的间距。

3.根据权利要求1所述的对同时锯不同厚度板材的锯片任意间距电动调节系统,其特征在于:一张锯片(4)上对应设置的两套气缸(11)通过一件气阀控制实现同步开启或闭合。

4.根据权利要求1所述的对同时锯不同厚度板材的锯片任意间距电动调节系统,其特征在于:所述锯片调节夹块(6)上设有通孔(27),所述锯片调节夹块(6)通过通孔(27)套设在丝杆(7)上,所述锯片调节夹块(6)上设有锯片卡槽(28),所述锯片卡槽(28)内一侧设有左滑轮夹架(29),锯片卡槽(28)内另一侧设有右滑轮夹架(30);

所述右滑轮夹架(30)包括U型轮架(31)、滑动轮(32)和调节夹紧杆(33),所述滑动轮(32)安装在U型轮架(31)的架口内,所述调节夹紧杆(33)设置在锯片调节夹块(6)内与U型轮架(31)螺纹连接,通过转动调节夹紧杆(33)调节右滑轮夹架(30)与左滑轮夹架(29)距离。
