专利号: 2018110204662
申请人: 六安皖智知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

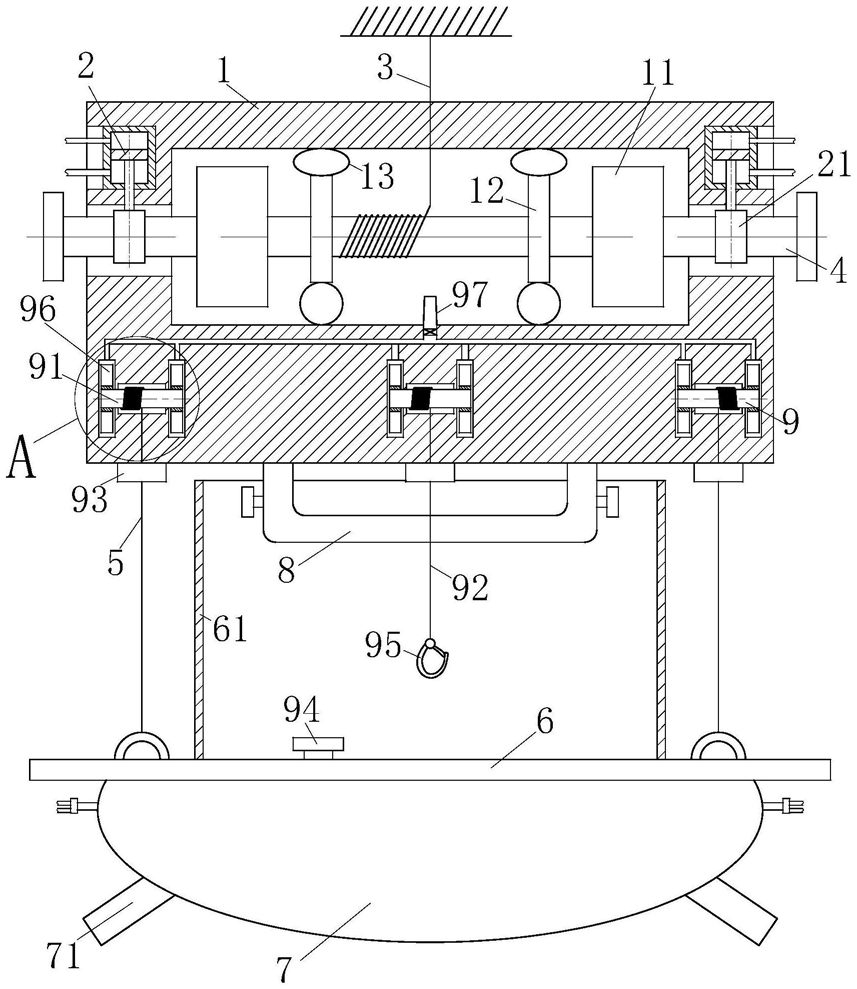

1.一种高楼层火灾自救逃生装置,其特征在于:包括壳体(1)、气缸(2)、一号绳索(3)、一号转轴(4)、二号绳索(5)、踏板(6)、一号气囊(7)与扶手(8);所述壳体(1)内部设有一号空腔,壳体(1)左右两侧设有通道,通道将壳体(1)的一号空腔与外界相连通;所述气缸(2)数量为二,气缸(2)左右对称设置,气缸(2)内置在壳体(1)内壁中,气缸(2)位于通道的上方,气缸(2)的活塞杆位于通道内;所述气缸(2)活塞杆上设有拉环(21),拉环(21)与气缸(2)活塞杆固定连接;所述一号转轴(4)通过拉环(21)安装在壳体(1)内,一号转轴(4)与拉环(21)转动连接;所述一号绳索(3)一端收卷在一号转轴(4)的中部,一号绳索(3)另一端固定在墙体上,一号绳索(3)用于逃生装置的降落;所述二号绳索(5)安装在壳体(1)的下端,二号绳索(5)数量为二,二号绳索(5)左右对称设置;所述踏板(6)通过二号绳索(5)安装在壳体(1)的下方,踏板(6)用于人体的支撑;所述一号气囊(7)安装在踏板(6)的底部,一号气囊(7)通过管路与气缸(2)相连接,管路上设有电磁阀,一号气囊(7)上设有单向进气阀,一号气囊(7)用于为气缸(2)供气;所述扶手(8)安装在壳体(1)的底部,扶手(8)用于保证身体的稳定;所述扶手(8)的左端设有一号开关,一号开关用于控制电磁阀的换向;所述壳体(1)内部还设有摩擦轮(11),摩擦轮(11)数量为二,摩擦轮(11)左右对称安装在一号转轴(4)上,摩擦轮(11)用于控制装置下落的速度。

2.根据权利要求1所述的一种高楼层火灾自救逃生装置,其特征在于:所述壳体(1)内部还设有凸轮(12)与二号气囊(13);所述凸轮(12)数量不少于二,凸轮(12)安装在一号转轴(4)上;所述二号气囊(13)数量是凸轮(12)数量的两倍,二号气囊(13)安装在壳体(1)一号空腔的内壁上,二号气囊(13)与凸轮(12)的位置相对应,二号气囊(13)上下对立分布,二号气囊(13)为弹性气囊,二号气囊(13)上设有单向进气阀,二号气囊(13)与一号气囊(7)上的单向进气阀通过管路连接,二号气囊(13)用于为一号气囊(7)充气;所述一号气囊(7)上还设有泄气阀(71),泄气阀(71)左右对称设置在一号气囊(7)的底部,泄气阀(71)用于释放掉一号气囊(7)中的多余的气体,同时泄气阀(71)用于吹散装置下方的烟雾;所述扶手(8)的右端还设有二号开关,二号开关用于控制泄气阀(71)的通断。

3.根据权利要求1所述的一种高楼层火灾自救逃生装置,其特征在于:所述摩擦轮(11)采用树脂基摩擦材料制得。

4.根据权利要求1所述的一种高楼层火灾自救逃生装置,其特征在于:所述壳体(1)内还设有二级缓降模块(9);所述二级缓降模块(9)包括二号转轴(91)、三号绳索(92)、控制器(93)、脚踏开关(94)与安全挂钩(95);所述壳体(1)下方内壁中还设有二号空腔,二号空腔数量为六,二号空腔分为三组,三组二号空腔均匀布置在壳体(1)下方内壁中,每组的两个二号空腔之间设有通道;所述二号转轴(91)数量为三,二号转轴(91)安装在二号空腔之间的通道内,二号转轴(91)的两端位于二号空腔中,左右两个二号转轴(91)上收卷有二号绳索(5);所述三号绳索(92)收卷在中间的二号转轴(91)上;所述控制器(93)位于壳体(1)下端,控制器(93)数量为三,控制器(93)的分布与二号转轴(91)相对应,二号绳索(5)与三号绳索(92)穿过控制器(93),控制器(93)用于控制二号绳索(5)与三号绳索(92)的下降速度;

所述脚踏开关(94)安装在踏板(6)上,脚踏开关(94)用于控制控制器(93)工作;所述安全挂钩(95)安装在三号绳索(92)的底部,安全挂钩(95)位于壳体(1)下方,安全挂钩(95)用于保证人员的安全。

5.根据权利要求4所述的一种高楼层火灾自救逃生装置,其特征在于:所述二号空腔内还设有叶轮(96),叶轮(96)安装在二号转轴(91)的两端;所述一号空腔内壁上设有喷嘴(97);所述二号空腔中还装载由清洗剂;所述壳体(1)下方内壁中还设有导流通道,导流通道与喷嘴(97)相连通,导流通道用于将清洗剂输送向喷嘴(97)。

6.根据权利要求1所述的一种高楼层火灾自救逃生装置,其特征在于:所述踏板(6)上还设有防火罩(61),防火罩(61)为防火透明材质,防火罩(61)用于保证人员安全。

7.根据权利要求6所述的一种高楼层火灾自救逃生装置,其特征在于:所述防火罩(61)上涂抹有荧光材料。
