专利号: 2018110213676
申请人: 阜南金越信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

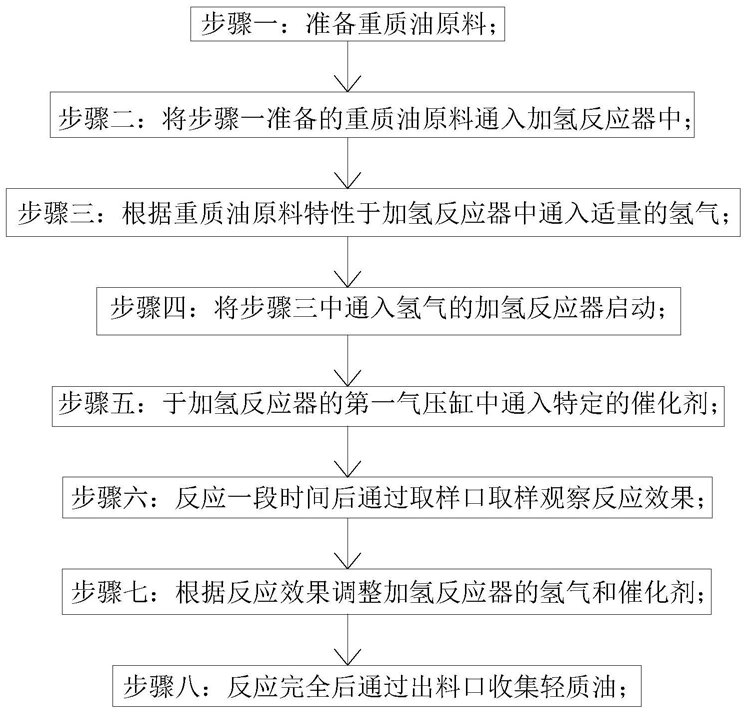

1.一种轻质油的提取工艺,该工艺包括以下步骤:

步骤一:准备重质油原料;

步骤二:将步骤一准备的重质油原料通入加氢反应器中;

步骤三:根据重质油原料特性于加氢反应器中通入适量的氢气;

步骤四:将步骤三中通入氢气的加氢反应器启动;

步骤五:于加氢反应器的第一气压缸中通入特定的催化剂;

步骤六:反应一段时间后通过取样口取样观察反应效果;

步骤七:根据反应效果调整加氢反应器的氢气和催化剂;

步骤八:反应完全后通过出料口收集轻质油;

其中,步骤二所述的加氢反应器,包括筒体(1),其特征在于:所述筒体(1)顶端固定连接有电动机(2);所述筒体(1)上端于电动机(2)左侧开设有入料口(3);所述筒体(1)上端于电动机(2)右侧开设有加氢口(4);所述电动机(2)的转动轴穿过筒体(1)并且于筒体(1)内固定连接有空心管(21),所述空心管(21)内双层空心设置;所述空心管(21)于筒体(1)内底部表面固定连接有配重块(22);所述空心管(21)于筒体(1)内表面固定套设有至少两个搅拌盘(23);所述搅拌盘(23)内部前后两侧均开设有冷却室(25),所述冷却室(25)连通空心管(21)的内心;所述搅拌盘(23)于两个冷却室(25)之间开设有至少八个连通筒体(1)内部与空心管(21)外心的出液口(24),所述出液口(24)均匀发散型设置;所述空心管(21)穿过筒体(1)底端于筒体(1)外部分表面固定套设有水平设置的转动杆(26);所述转动杆(26)远离空心管(21)的一端下表面固定连接有圆形滑块(27);所述筒体(1)下端设有摆动块(5);

所述摆动块(5)上表面开设有滑槽(51),所述圆形滑块(27)于滑槽(51)内滑动;所述摆动块(5)右侧设有第一气压缸(52),所述第一气压缸(52)的驱动端固定连接于摆动块(5),所述第一气压缸(52)内的两个舱室分别盛放有冷却液和催化剂;所述第一气压缸(52)内两个舱室分别通过导管与空心管(21)的内心和外心相连通,所述导管上均设有单向阀,所述第一气压缸(52)装有冷却液的舱室连通内心,装有催化剂的舱室连通外心;所述第一气压缸(52)装有催化剂的舱室下端设有导管,导管上设有单向阀,可随时通过导管添加催化剂;所述摆动块(5)前后两端均设有滑动连接于滑板的第二气压缸(53)和第三气压缸(54);所述第二气压缸(53)和第三气压缸(54)处于同一水平线上,且驱动端均转动连接于圆形滑块(27)上;所述筒体(1)的内壁上下各固定连接有上承物板(11)和下承物板(12);所述上承物板(11)和下承物板(12)上表面均转动连接有环形悬挂板(13);所述环形悬挂板(13)远离筒体(1)的一侧侧面开设有凹槽;所述凹槽内设有至少十二个悬挂模块;其中,所述悬挂模块包括L形悬挂杆(14)、支撑杆(15)、弹簧(16)和气囊(17);所述支撑杆(15)固定连接于凹槽下表面,所述支撑杆(15)上端转动连接于L形悬挂杆(14)中部,所述L形悬挂杆(14)水平设置;所述L形悬挂杆(14)于凹槽内的一端下表面设有固定连接于凹槽下表面和L形悬挂杆(14)下表面之间的弹簧(16);所述L形悬挂杆(14)上表面设有固定连接于凹槽上表面的气囊(17);两个所述环形悬挂板(13)上端均设有固定连接于筒体(1)内壁的第四气压缸(18);所述第四气压缸(18)的驱动端均固定套设有固定连接于环形悬挂板(13)的传动块(19);所述筒体(1)内设有U形缠绕于上下L形悬挂杆(14)的软管(28),所述软管(28)连通空心管(21)内心和第一气压缸(52);所述第二气压缸(53)和第三气压缸(54)分别连通于两个第四气压缸(18);所述筒体(1)底部开设有出料口(31);电动机(2)转动带动搅拌盘(23)和转动杆(26)转动,搅拌盘(23)搅拌反应液,使反应更充分,转动杆(26)转动使圆形滑块(27)于滑槽(51)内滑动,带动摆动块(5)左右摆动,使第一气压缸(52)的驱动端往复运动,从而使其内冷却液通过空心管(21)的内心进入冷却室(25)和软管(28)中,使筒体(1)内温度保持恒定,加快反应速度;冷却液通过软管(28)后重新进入第一气压缸(52)内,可循环使用节省资源;同时第一气压缸(52)内的催化剂通过空心管(21)的外心从搅拌盘(23)的出液口(24)喷出,发散型的设计使催化剂喷出更加均匀,使反应更加均匀快速;同时圆形滑块(27)转动时通过第二气压缸(53)和第三气压缸(54)使第四气压缸(18)带动环形悬挂板(13)形成差位摆动,可使软管(28)摆动,加大了冷却效果。

2.根据权利要求1所述的一种轻质油的提取工艺,其特征在于:所述上承物板(11)和下承物板(12)之间设有固定连接于筒体(1)内壁且垂直设置的两个固定板(6),两个所述固定板(6)相对设置;所述固定板(6)上转动连接有至少八个齿轮(61);两个所述固定板(6)的一侧表面均滑动连接有齿条(62);所述齿轮(61)穿过固定板(6)的一端均固定套设有摆动杆(63);所述齿轮(61)的另一端均与齿条(62)相啮合;所述左侧固定板(6)上端设有固定连接于筒体(1)内壁的第五气压缸(64),所述第五气压缸(64)的驱动端固定连接于齿条(62)上端;所述右固定板(6)下端设有固定连接于筒体(1)内壁的第六气压缸(65),所述第六气压缸(65)的驱动端固定连接于齿条(62)的下端,所述第五气压缸(64)和第六气压缸(65)均垂直设置,且分别连通于上下环形悬挂板(13)内的气囊(17);环形悬挂板(13)摆动时通过软管(28)的拉伸使L形悬挂杆(14)挤压和放松气囊(17),使第五气压缸(64)和第六气压缸(65)的驱动端伸缩,通过齿条(62)和齿轮(61)使左右两侧固定板(6)上的摆动杆(63)错位摆动,搅拌反应液,加快反应速度,同时反应液可冲刷软管(28),保证软管(28)表面清洁,提高冷却液工作效率。

3.根据权利要求1所述的一种轻质油的提取工艺,其特征在于:所述加氢口(4)设有流量表(41)。

4.根据权利要求1所述的一种轻质油的提取工艺,其特征在于:所述筒体(1)底部左侧开设有取样口(32)。

5.根据权利要求1所述的一种轻质油的提取工艺,其特征在于:所述筒体(1)底部右侧设有带电偶温度计(33)。

6.根据权利要求1所述的一种轻质油的提取工艺,其特征在于:所述筒体(1)外侧设有吊耳(7)。

7.根据权利要求1所述的一种轻质油的提取工艺,其特征在于:所述筒体(1)内各设备包括筒体(1)均采用耐腐蚀材料制成。
