专利号: 2018110216316
申请人: 时平元
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-08-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

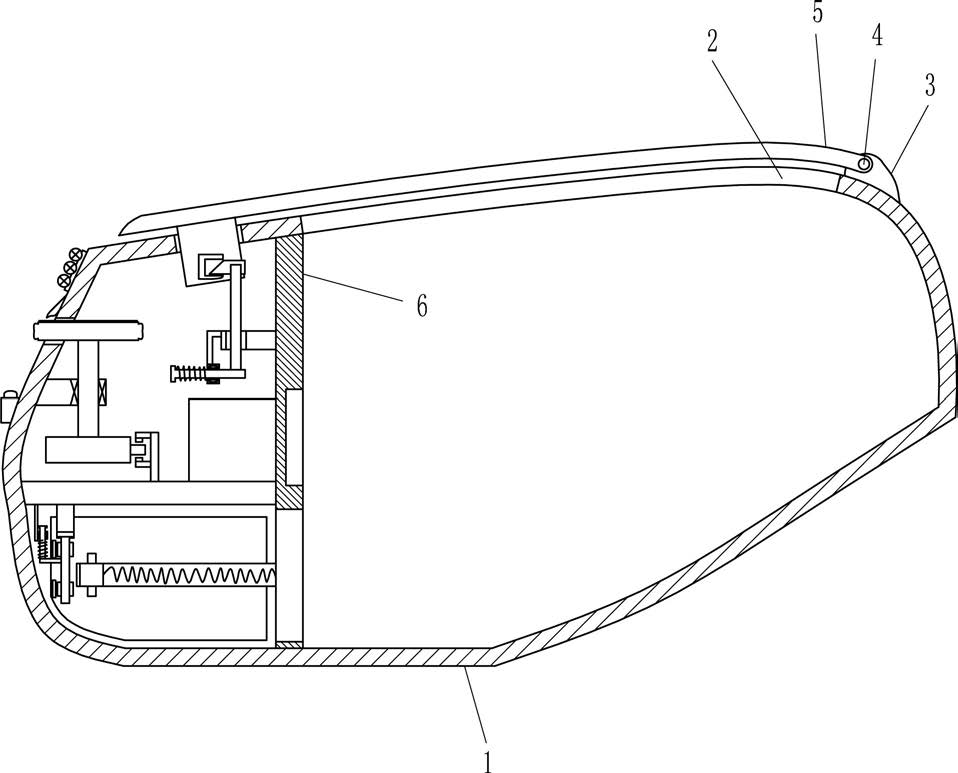

1.一种汽车安全储物中控扶手,其特征在是:包括有中控扶手壳体(1)、轴座(3)、转轴(4)、盖板(5)、隔板(6)孔、插块(8)、固定套(9)、第一滑轨(10)、第一滑块(11)、移动杆(12)、锥块(13)、L形块(14)、第一自复位电磁铁(15)、挡板(16)、控制箱(17)、连接杆(18)、第一安装块(19)、红外对射传感器(20)、轴承座(21)、转杆(22)、转盘(23)、遮挡片(24)、密码盘(26)、刻度(27)、指针(28)、点动开关(29)、指示板(291)、绿色指示灯(292)、红色指示灯(293)和黄色指示灯(294),中控扶手壳体(1)的顶部右侧开有放置孔(2),放置孔(2)右侧的中控扶手壳体(1)上连接有轴座(3),轴座(3)上连接有转轴(4),转轴(4)上连接有盖板(5),盖板(5)位于中控扶手壳体(1)的正上方,中控扶手壳体(1)内左部竖直连接有隔板(6),中控扶手壳体(1)的顶部左侧开有导向孔(7),盖板(5)的底部左侧连接有插块(8),插块(8)穿过导向孔(7),插块(8)的前侧下部连接有固定套(9),隔板(6)的左侧上部连接有第一滑轨(10),第一滑轨(10)上滑动式连接有第一滑块(11),第一滑块(11)的前侧连接有移动杆(12),移动杆(12)的后侧上部连接有锥块(13),锥块(13)与固定套(9)配合,第一滑轨(10)的左侧连接有L形块(14),L形块(14)的底部安装有第一自复位电磁铁(15),隔板(6)左侧下部与中控扶手壳体(1)内左侧下部之间连接有挡板(16),挡板(16)的顶部中间连接有连接杆(18),连接杆(18)的左侧中部和上部均连接有第一安装块(19),上下第一安装块(19)的内侧左部设有红外对射传感器(20),红外对射传感器(20)由发射端和接收端两部分组成,发射端与下方第一安装块(19)连接,接收端与上方第一安装块(19)连接,中控扶手壳体(1)内左侧上部连接有轴承座(21),轴承座(21)内连接有转杆(22),转杆(22)的底部连接有转盘(23),转盘(23)的右侧连接有遮挡片(24),遮挡片(24)位于红外对射传感器(20)的发射端与接收端之间,中控扶手壳体(1)的左侧上部开有通孔(25),转杆(22)的顶部连接有密码盘(26),密码盘(26)左部穿过通孔(25),密码盘(26)的顶部外侧均匀设有360个刻度(27),每一个刻度(27)对应一个密码,中控扶手壳体(1)的左侧上部连接有指针(28),指针(28)位于通孔(25)上方,指针(28)与刻度(27)配合,中控扶手壳体(1)的左侧中部连接有点动开关(29),中控扶手壳体(1)的左侧上部连接有指示板(291),指示板(291)位于指针(28)上方,指示板(291)上从上往下依次安装有绿色指示灯(292)、红色指示灯(293)和黄色指示灯(294),挡板(16)的顶部右侧设有控制箱(17),控制箱(17)包括有电源模块和控制模块,电源模块通过线路与汽车蓄电池连接,电源模块与控制模块通过线路连接,第一自复位电磁铁(15)、红外对射传感器(20)、点动开关(29)、绿色指示灯(292)、红色指示灯(293)和黄色指示灯(294)均与控制模块通过线路连接。

2.按照权利要求1所述的一种汽车安全储物中控扶手,其特征在是:还包括有指纹模块

(300)、第二滑轨(301)、第二滑块(302)、弹簧(303)、第二安装块(304)、暗箱(305)、挡块(307)、第三滑轨(308)、第三滑块(309)、伸缩杆(3010)、阻块(3011)、安装杆(3012)、第二自复位电磁铁(3013)和移动块(3014),隔板(6)的右侧中部安装有指纹模块(300),隔板(6)下部开有移动孔(306),移动孔(306)前方的隔板(6)上连接有第二滑轨(301),第二滑轨(301)上滑动式连接有第二滑块(302),第二滑块(302)的右侧与隔板(6)之间连接有弹簧(303),弹簧(303)处于拉伸状态,第二滑块(302)的顶部和底部均连接有第二安装块(304),上下第二安装块(304)的后侧之间连接有暗箱(305),暗箱(305)位于移动孔(306)的正左方,暗箱(305)的前侧左部上下对称连接有挡块(307),挡板(16)的底部左侧连接有第三滑轨(308),第三滑轨(308)位于暗箱(305)前侧,第三滑轨(308)上滑动式连接有第三滑块(309),第三滑块(309)的底部连接有伸缩杆(3010),伸缩杆(3010)的后侧上部和下部均连接有阻块(3011),阻块(3011)位于暗箱(305)的前侧,阻块(3011)与挡块(307)配合,挡板(16)的底部左侧连接有安装杆(3012),安装杆(3012)位于第三滑轨(308)左侧,安装杆(3012)底部设有第二自复位电磁铁(3013),第二自复位电磁铁(3013)的底部连接有移动块(3014),移动块(3014)的右端与伸缩杆(3010)的左侧中部连接,指纹模块(300)和控制模块通过线路连接,第二自复位电磁铁(3013)和控制模块通过线路连接。
