专利号: 2018110232713
申请人: 真木农业设备(安徽)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

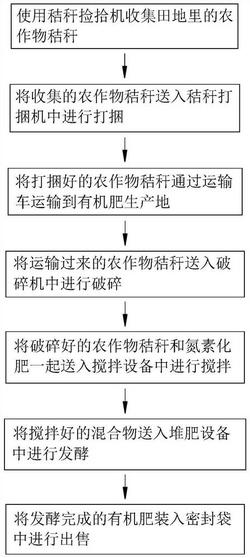

1.一种农作物秸秆的再利用方法,其特征在于,该方法包括如下步骤:步骤一:使用秸秆捡拾机收集田地里的农作物秸秆;

步骤二:将步骤一中收集的农作物秸秆送入秸秆打捆机中进行打捆;

步骤三:将步骤二中打捆好的农作物秸秆通过运输车运输到有机肥生产地;

步骤四:将步骤三中运输过来的农作物秸秆送入破碎机中进行破碎;

步骤五:将步骤四中破碎好的农作物秸秆和氮素化肥一起送入搅拌设备中进行搅拌;

步骤六:将步骤五中搅拌好的混合物送入堆肥设备中进行发酵;

步骤七:将步骤六中发酵完成的有机肥装入密封袋中进行出售;

其中,所述的打捆机包括底座(1)、支撑架(2)、皮带(3)、输送模块(4)、打捆模块(5),所述底座(1)左侧上端面固定连接支撑架(2)的下端;所述支撑架(2)的上端设有皮带(3);所述底座(1)的上方设有打捆模块(5);所述打捆模块(5)用于对农作物秸秆进行打捆处理,打捆模块(5)的上方设有输送模块(4);所述输送模块(4)用于将皮带(3)上的秸秆均匀的铺设在打捆模块(5)上;其中,打捆模块(5)包括垫块(51)、楔形磁铁(52)、摆动块(53)、连接块(54)、钢丝绳、一号卷轮(57)、二号卷轮(58),所述楔形磁铁(52)两端通过垫块(51)固定连接在底座(1)的上端面上,楔形磁铁(52)的两端截面积逐渐减小,楔形磁铁(52)的上端设有两组摆动块(53);所述摆动块(53)的两端首尾相连,相邻的摆动块(53)之间铰接,左右两组摆动块(53)之间通过连接块(54)连接;所述连接块(54)固定连接在楔形磁铁(52)的上端面上,连接块(54)的上端设置圆柱形光杆;所述楔形磁铁(52)的中部设有矩形通槽,楔形磁铁(52)的矩形通槽内设有一号卷轮(57);所述一号卷轮(57)通过转轴转动连接在楔形磁铁(52)的矩形通槽内,一号卷轮(57)的下方设有二号卷轮(58);所述二号卷轮(58)通过安装座转动安装在楔形磁铁(52)的底面上,二号卷轮(58)与一号卷轮(57)通过齿轮啮合传动,二号卷轮(58)通过电机驱动转动;所述摆动块(53)的中部设置穿线孔,摆动块(53)的穿线孔内设有钢丝绳;所述钢丝绳分为一号钢丝绳(55)和二号钢丝绳(56),一号钢丝绳(55)的一端固定连接在一号卷轮(57)的圆柱面上,一号钢丝绳(55)的另一端依次穿过连接块(54)上的光杆、右侧的摆动块(53),一号钢丝绳(55)的另一端固定连接在最右侧的摆动块(53)的右端端面上,二号钢丝绳(56)的一端固定连接在二号卷轮(58)的圆柱面上,二号钢丝绳(56)的另一端依次穿过连接块(54)上的光杆、左侧的摆动块(53),二号钢丝绳(56)的另一端固定连接在最左侧的摆动块(53)的左端端面上。

2.根据权利要求1所述的一种农作物秸秆的再利用方法,其特征在于:所述摆动块(53)的两侧斜面上设置圆弧状矩形槽,相邻的两个摆动块(53)的圆弧状矩形槽内滑动连接弧形板(531);所述弧形板(531)的两端设有弹簧。

3.根据权利要求2所述的一种农作物秸秆的再利用方法,其特征在于:所述摆动块(53)的上端面上均匀设置一组弹性软杆(532)。

4.根据权利要求1所述的一种农作物秸秆的再利用方法,其特征在于:所述输送模块(4)包括支撑板(41)、滚轮(42)、横向托板(43)、一号承重板(44)、二号承重板(45)、三号承重板(46)、减震块(47)、伸缩杆(48)、滑动接头(49),所述底座(1)的右侧上端面上固定连接支撑板(41)的下端;所述支撑板(41)的上端转动连接滚轮(42);所述滚轮(42)通过步进电机驱动转动;所述一号承重板(44)的右端与二号承重板(45)的左端铰接;所述二号承重板(45)的右端与三号承重板(46)的左端铰接,一组三号承重板(46)首尾相连,最右端的三号承重板(46)右端铰接在滚轮(42)的圆柱面上,最右端的三号承重板(46)下表面与横向托板(43)的上端面接触;所述横向托板(43)的两端固定连接在支撑板(41)的侧面上;所述三号承重板(46)的左端面上固定连接减震块(47);所述一号承重板(44)的右端面上设置斜面,一号承重板(44)的斜面上设置半圆形杆(441);所述二号承重板(45)的左端面上设置斜面,二号承重板(45)的斜面上设置安装孔,二号称重板的安装孔内固定连接伸缩杆(48);所述伸缩杆(48)的缸杆端头固定连接滑动接头(49);所述滑动接头(49)的端头和中部各设置一个连接柱,滑动接头(49)的两个连接柱之间穿过半圆形杆(441)。

5.根据权利要求4所述的一种农作物秸秆的再利用方法,其特征在于:所述一号承重板(44)的左侧下方设有摆动支架(61);所述摆动支架(61)的中部铰接在支撑架(2)右侧的悬臂梁上,摆动支架(61)的左端下方设有限位块(62);摆动支架(61)的左端通过弹簧与限位块(62)连接;所述限位块(62)固定连接在支撑架(2)的悬臂梁上;所述一号承重板(44)的下方设置半圆形气囊(411);所述摆动支架(61)的左端设置有矩形通槽,摆动支架(61)的矩形通槽内均匀分布一组支撑杆(611);所述支撑杆(611)的右端固定连接在摆动支架(61)的矩形通槽的侧壁上。

6.根据权利要求5所述的一种农作物秸秆的再利用方法,其特征在于:所述半圆形气囊(411)通过气管依次连接一号单向阀(71)、储气罐(72)、电磁阀(73)、伸缩杆(48)。

7.根据权利要求5所述的一种农作物秸秆的再利用方法,其特征在于:所述摆动支架(61)铰接处的转轴与发电机的转轴连接;所述发电机产生的电能储存在蓄电池中;所述蓄电池中的电能用于驱动二号卷轮(58)上的电机转动。
