1.一种高精度相位差测量方法，其特征在于，包括以下步骤：

a.选取一个PECL集成鉴相鉴频器，设其两个脉冲输入端分别为R、V；

b.将两路待测输入信号中的一路从输入1端子引入，经过第一耦合与直流偏置电路后，输入到第一PECL比较器的一个输入端，第一PECL比较器的另一个输入端接固定电平，第一PECL比较器的输出连接到PECL集成鉴相鉴频器的输入端R；待测输入信号中的另一路从输入2端子引入，经过第二耦合与直流偏置电路后，输入到第二PECL比较器的一个输入端，第二PECL比较器的另一个输入端接固定电平，第二PECL比较器的输出连接到PECL集成鉴相鉴频器的输入端V；

c.所述PECL集成鉴相鉴频器的输出端U接到第一电平转换电路的输入端，第一电平转换电路的输出Vo1接到数字信号处理器DSP的一个GPIO引脚A；所述PECL集成鉴相鉴频器的输出端 接到第二电平转换电路的输入端，第二电平转换电路的输出Vo2接到数字信号处理器DSP的另外一个GPIO引脚B；

d.所述DSP根据Vo1和Vo2送来的信号性质是正向脉冲还是固定电平，定性判断出两路待测信号的相位关系，并对Vo1或Vo2送来的正向脉冲信号进行定量测算，得到两路待测输入信号的含符号相位差初测值Δθ1；

e.输入两路已知频率为1kHz、相位差是π的标准正弦波信号或方波信号，按照所述步骤a～d的方法，测得两路标准信号的含符号相位差值Δθ0；所述DSP按下述公式计算出每弧度相位差的测量误差值：f.所述DSP按下述公式对Δθ1进行误差修正： 得到两路待测信号的准确相位差值Δθ，并将测算的相位差结果输出到显示器显示。

2.根据权利要求1所述的高精度相位差测量方法，其特征在于：所述第一耦合与直流偏置电路和第二耦合与直流偏置电路完全相同；所述第一PECL比较器接固定电平的输入端与第二PECL比较器接固定电平的输入端极性应相同，都是各自比较器的同相输入端，或都是各自比较器的反相输入端；所述第一电平转换电路和第二电平转换电路完全相同。

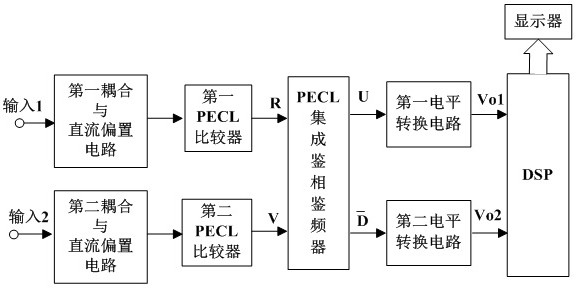

3.高精度相位差测量电路，包括：输入1端子，输入2端子，第一耦合与直流偏置电路，第二耦合与直流偏置电路，第一PECL比较器，第二PECL比较器，PECL集成鉴相鉴频器，第一电平转换电路，第二电平转换电路，数字信号处理器DSP，显示器；其特征在于：两路待测输入信号中的一路从输入1端子引入，经过第一耦合与直流偏置电路后，输入到第一PECL比较器的一个输入端，第一PECL比较器的另一个输入端接固定电平，第一PECL比较器的输出连接到PECL集成鉴相鉴频器的输入端R；待测输入信号中的另一路从输入2端子引入，经过第二耦合与直流偏置电路后，输入到第二PECL比较器的一个输入端，第二PECL比较器的另一个输入端接固定电平，第二PECL比较器的输出连接到PECL集成鉴相鉴频器的输入端V；所述PECL集成鉴相鉴频器的输出端U连接到第一电平转换电路的输入端，所述第一电平转换电路的输出Vo1接到DSP的一个GPIO引脚；所述PECL集成鉴相鉴频器的输出端 连接到第二电平转换电路的输入端，所述第二电平转换电路的输出Vo2接到DSP的另外一个GPIO引脚；所述DSP根据Vo1和Vo2送来的信号性质是正向脉冲还是固定电平，定性判断出两路待测信号的相位关系，并对Vo1或Vo2送来的正向脉冲信号进行定量测算，得到两路待测输入信号的含符号相位差初测值Δθ1；然后对两路已知频率为1kHz、相位差是π的标准正弦波信号或方波信号进行测量，得到每弧度相位差的测量误差值，由所述DSP根据每弧度相位差的测量误差值进行误差修正，得到两路待测信号的准确相位差值Δθ，并将测算的相位差结果输出到显示器显示。

4.根据权利要求3所述的高精度相位差测量电路，其特征在于：所述第一耦合与直流偏置电路和第二耦合与直流偏置电路完全相同；所述第一PECL比较器接固定电平的输入端与第二PECL比较器接固定电平的输入端极性应相同，都是各自比较器的同相输入端，或都是各自比较器的反相输入端；所述第一电平转换电路和第二电平转换电路完全相同。
