专利号: 2018110312258
申请人: 中宁县峰之源农业发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

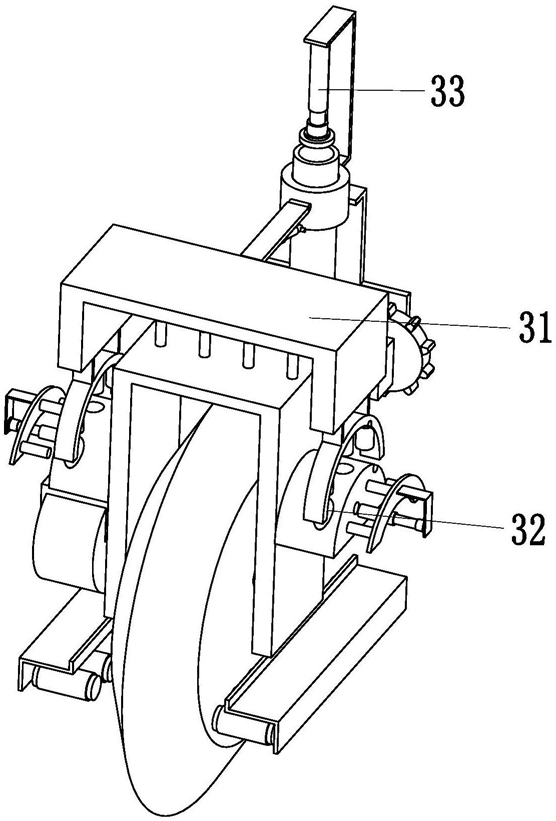

1.一种铝塑板切割模具,包括切割机构(31)、两个缓冲锁紧机构(32)和润滑液涂抹机构(33),其特征在于:所述的切割机构(31)的后端安装有润滑液涂抹机构(33),切割机构(31)的左右两端安装有两个缓冲锁紧机构(32);

所述的切割机构(31)包括连架(311)、伸缩杆(312)、U型架(313)、转轴(314)、切割刀(315)、转电机(316)、两个固定架(317)和压板轮(318),连架(311)的上端内壁上均匀安装有伸缩杆(312),伸缩杆(312)的顶端安装在U型架(313)上,U型架(313)的内壁之间通过轴承安装有转轴(314),转轴(314)上安装有切割刀(315),转轴(314)的左端通过联轴器与转电机(316)的输出轴相连,转电机(316)通过底座安装在U型架(313)上,U型架(313)的下端安装有两个固定架(317),固定架(317)上通过轴承均匀安装有压板轮(318);

所述的缓冲锁紧机构(32)包括缓冲架(321)、锁紧柱(322)、半圆板(323)、锁紧气缸(324)、插紧架(325)和插柱(326),缓冲架(321)安装在连架(311)的下端,缓冲架(321)上均匀安装有锁紧柱(322),锁紧柱(322)的下端设置有半圆板(323),半圆板(323)安装在U型架(313)的侧壁上,U型架(313)的外壁上安装有锁紧气缸(324),锁紧气缸(324)的顶端通过法兰安装在插紧架(325)上,插紧架(325)的内壁上均匀安装有插柱(326);

所述的润滑液涂抹机构(33)包括连板(331)、调节气缸(332)、圆环架(333)、注射筒(334)、辅架(335)、注射气缸(336)、活塞板(337)、工作板(338)、往复气缸(339)、齿条板(340)、两个齿轮(341)、两个出液头(342)和两个橡胶管(343),连板(331)的前端安装在切割机构(31)上,连板(331)的后端通过铰链安装在圆环架(333)上,圆环架(333)与连板(331)之间通过销轴安装有调节气缸(332),圆环架(333)内安装有注射筒(334),圆环架(333)上安装有辅架(335),辅架(335)上安装有注射气缸(336),注射气缸(336)的顶端安装有活塞板(337),圆环架(333)的后端下侧安装有工作板(338),工作板(338)的侧壁上安装有往复气缸(339),往复气缸(339)的顶端安装在齿条板(340)上,齿条板(340)上啮合有两个齿轮(341),齿轮(341)通过销轴安装在工作板(338)上,齿轮(341)的前端安装有出液头(342),出液头(342)与注射筒(334)之间连接有橡胶管(343)。

2.根据权利要求1所述的一种铝塑板切割模具,其特征在于:所述的压板轮(318)上设置有橡胶轮,且压板轮(318)从前往后并排布置。

3.根据权利要求1所述的一种铝塑板切割模具,其特征在于:所述的锁紧柱(322)为圆柱形结构,锁紧柱(322)上设置有通孔。

4.根据权利要求1所述的一种铝塑板切割模具,其特征在于:所述的半圆板(323)的上端均匀设置有锁紧孔,半圆板(323)的外端均匀设置有插孔,且锁紧孔与插孔之间相通。

5.根据权利要求1所述的一种铝塑板切割模具,其特征在于:所述的活塞板(337)为截面半径与注射筒(334)的内壁半径相等,且活塞板(337)位于注射筒(334)的正上方。

6.根据权利要求1所述的一种铝塑板切割模具,其特征在于:所述的齿条板(340)的左右两端设置有齿条。
