专利号: 2018110340370
申请人: 北京建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

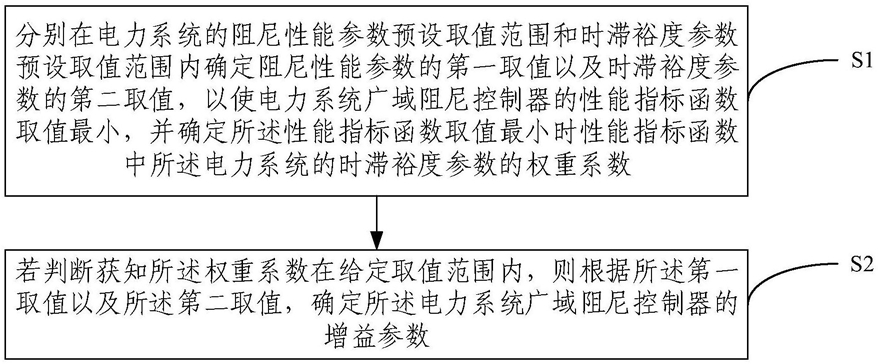

1.一种电力系统广域阻尼控制器参数确定方法,其特征在于,包括:

S1,分别在电力系统的阻尼性能参数预设取值范围和时滞裕度参数预设取值范围内确定阻尼性能参数的第一取值以及时滞裕度参数的第二取值,以使电力系统广域阻尼控制器的性能指标函数取值最小,并确定所述性能指标函数取值最小时性能指标函数中所述电力系统的时滞裕度参数的权重系数;

S2,若判断获知所述权重系数在给定取值范围内,则根据所述第一取值以及所述第二取值,确定所述电力系统广域阻尼控制器的增益参数;

其中,所述性能指标函数用于表征所述电力系统广域阻尼控制器平衡所述电力系统的阻尼性能参数和所述电力系统的时滞裕度参数的能力。

2.根据权利要求1所述的电力系统广域阻尼控制器参数确定方法,其特征在于,所述S1后还包括:若判断获知所述权重系数在所述给定取值范围外,则更新所述阻尼性能参数预设取值范围和所述时滞裕度参数预设取值范围,并返回所述S1。

3.根据权利要求1所述的电力系统广域阻尼控制器参数确定方法,其特征在于,所述性能指标函数具体为:W=ετh-(C-ε)ξ

其中,W表示所述性能指标函数,ε表示所述电力系统的时滞裕度参数的权重系数,τh表示所述电力系统的时滞裕度参数,C-ε表示所述电力系统的阻尼性能参数的权重系数,ξ表示所述电力系统的阻尼性能参数,C为常数。

4.根据权利要求1所述的电力系统广域阻尼控制器参数确定方法,其特征在于,所述阻尼性能参数预设取值范围为0-150,所述时滞裕度参数预设取值范围为0.5s-1s。

5.根据权利要求1-4中任一项所述的电力系统广域阻尼控制器参数确定方法,其特征在于,所述S1具体通过线性矩阵不等式模块实现;

所述线性不等式模块中预先存储有所述性能指标函数,并将所述性能指标函数作为目标函数,将所述阻尼性能参数预设取值范围和所述时滞裕度参数预设取值范围作为约束条件。

6.根据权利要求5所述的电力系统广域阻尼控制器参数确定方法,其特征在于,所述S2中所述根据所述第一取值以及所述第二取值,确定所述电力系统广域阻尼控制器的增益参数,具体包括:根据所述第一取值以及所述第二取值,通过如下公式确定所述电力系统广域阻尼控制器的增益参数:其中,τh表示所述电力系统的时滞裕度参数,ξ表示所述电力系统的阻尼性能参数,n为τh和ξ被拆分的项数,KWADCi为第i项τh和第i项ξ对应的所述电力系统广域阻尼控制器的增益参数的第i项分量,ri为KWADCi在第i项τh中的系数,qi为KWADCi在第i项ξ中的系数,KWADC为所述电力系统广域阻尼控制器的增益参数。

7.根据权利要求1-4中任一项所述的电力系统广域阻尼控制器参数确定方法,其特征在于,所述给定取值范围具体为0-5。

8.一种电力系统广域阻尼控制器参数确定系统,其特征在于,包括:

权重系数确定模块,用于分别在电力系统的阻尼性能参数预设取值范围和时滞裕度参数预设取值范围内确定阻尼性能参数的第一取值以及时滞裕度参数的第二取值,以使电力系统广域阻尼控制器的性能指标函数取值最小,并确定所述性能指标函数取值最小时性能指标函数中所述电力系统的时滞裕度参数的权重系数;

增益参数确定模块,用于若判断获知所述权重系数在给定取值范围内,则根据所述第一取值以及所述第二取值,确定所述电力系统广域阻尼控制器的增益参数;

其中,所述性能指标函数用于表征所述电力系统广域阻尼控制器平衡所述电力系统的阻尼性能参数和所述电力系统的时滞裕度参数的能力。

9.一种电子设备,其特征在于,包括:

至少一个处理器、至少一个存储器、通信接口和总线;其中,

所述处理器、存储器、通信接口通过所述总线完成相互间的通信;

所述存储器存储有可被所述处理器执行的程序指令,所述处理器调用所述程序指令,以执行如权利要求1至7中任一项所述的电力系统广域阻尼控制器参数确定方法。

10.一种非暂态计算机可读存储介质,其特征在于,所述非暂态计算机可读存储介质存储计算机指令,所述计算机指令使所述计算机执行如权利要求1至7中任一项所述的电力系统广域阻尼控制器参数确定方法。
