专利号: 2018110363207
申请人: 武汉纺织大学
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

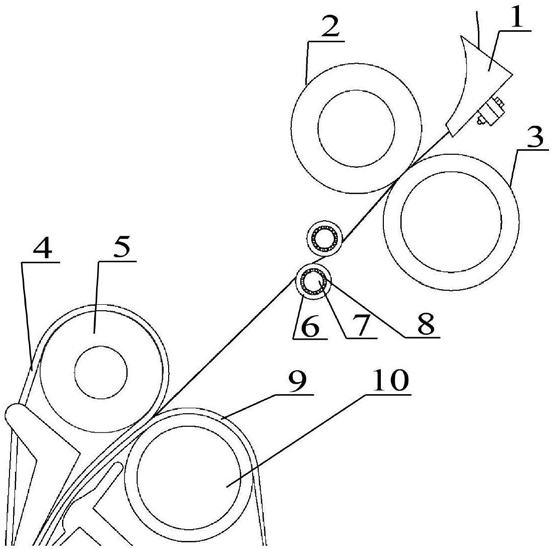

1.一种细纱机后区大牵伸的均匀牵伸方法,包括细纱机的后罗拉(3)与后胶辊(2)啮合形成的后罗拉钳口,套装在中下罗拉(10)上的中下皮圈(9)与套装在中上罗拉(5)上的中上皮圈(4)啮合形成皮圈钳口,后罗拉钳口线与皮圈钳口线之间形成细纱机后牵伸区,其特征在于:在细纱机后牵伸区中增设牵伸均匀装置,牵伸均匀装置由一对压持器组成,压持器由槽轮(6)、支撑轴(7)和轴承(8)构成,槽轮(6)的左右两侧外表面上分别开设左旋、右旋螺纹,槽轮(6)中部沿圆周方向上开设有一组三角槽,三角槽垂直于槽轮(6)的中轴线,槽轮(6)通过轴承(8)对称安装在支撑轴(7)的两端,一对压持器呈前后布置、平行对称排列,前后布置的压持器分别位于由皮圈前口、后罗拉钳口所在平面的两侧;

纺纱时,从粗纱卷装上退绕下来的粗纱,经喇叭口(1)进入后罗拉钳口,从后罗拉钳口输出的粗纱,进入2.0-4.5倍的细纱机后牵伸区,经牵伸均匀装置的一对压持器的S形接触挤压,压持器的槽轮(6)上的三角槽刺入粗纱条,阻止后罗拉钳口与牵伸均匀装置之间的粗纱条捻度向前传递,增加后罗拉钳口与牵伸均匀装置之间的粗纱条捻度,抑制细纱机后区大牵伸的粗纱条的纤维提前变速,经S形接触挤压后的粗纱条捻度降低、纤维间抱合力降低,捻度和抱合力降低的粗纱条在牵伸均匀装置与皮圈钳口之间,降低了粗纱条大牵伸所需牵伸力,促进粗纱条中的纤维集中变速,提高牵伸均匀度,经细纱机后牵伸区大牵伸的均匀牵伸后的粗纱条,沿与皮圈钳口相切的方向进入皮圈钳口,由皮圈钳口喂入到细纱机前区牵伸区进行常规的高倍牵伸,最终增大粗纱的细纱牵伸倍数,大牵伸后的纤维须条由前罗拉和前胶辊啮合形成的前罗拉钳口输出,加捻形纱线,纱线再依次经导纱钩、钢领、钢丝圈,卷绕到纱管卷装上。

2.根据权利要求1所述的一种细纱机后区大牵伸的均匀牵伸方法,其特征在于:所述的槽轮(6)的外径为4mm-8mm,槽轮(6)的内径为2mm-3mm。

3.根据权利要求1所述的一种细纱机后区大牵伸的均匀牵伸方法,其特征在于:所述的一组三角槽在槽轮(6)上所占长度为10mm-20mm。

4.根据权利要求1所述的一种细纱机后区大牵伸的均匀牵伸方法,其特征在于:所述的三角槽的截面为等腰三角形,三角槽的槽底角度为30-60°,三角槽的槽口宽度为0.3mm-

1mm、槽深为0.3mm-1mm,三角槽的顶部与底部均采用倒角为0.1mm-0.15mm圆弧。
