专利号: 2018110367049
申请人: 深圳市南硕明泰科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

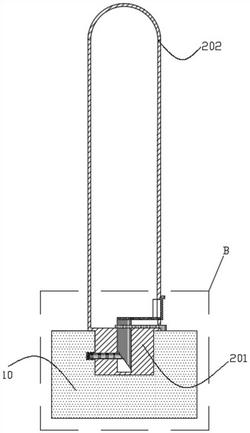

1.一种可拆卸路柱,其特征在于,包括:基座和立柱,所述基座上设置有凹槽,所述立柱包括插接在所述凹槽内的根部和与所述根部连接且位于所述凹槽外的挡体,所述可拆卸路柱还包括限位机构,所述限位机构包括设置在所述根部内且在平行于所述立柱轴线方向运动的推块和在垂直于所述立柱轴线方向运动的限位块,所述限位块与所述推块斜面接触,所述限位机构还包括开设在所述凹槽的侧壁且与所述限位块对应的限位槽,所述限位槽内设置复位弹簧,当所述推块向所述立柱底面运动时,所述推块推动所述限位块伸入所述限位槽内;当所述推块向背离所述立柱底面运动时,所述复位弹簧复位并推动所述限位块退出所述限位槽。

2.根据权利要求1所述的可拆卸路柱,其特征在于,所述根部为实体结构,在所述根部内设置有互通的第一滑孔和第二滑孔,所述第一滑孔沿平行于所述立柱轴线方向设置,所述第二滑孔沿垂直于所述立柱的轴线方向设置,所述推块设置在所述第一滑孔中,所述限位块设置在所述第二滑孔中。

3.根据权利要求1所述的可拆卸路柱,其特征在于,所述根部为空心结构,在所述根部内设置有支撑块,所述支撑块上设置有平行于所述立柱轴线方向的第一滑槽和垂直于所述立柱轴线方向的第二滑槽,所述推块设置有活动卡接在所述第一滑槽中的第一滑块,所述限位块设有活动卡接在所述第二滑槽中的第二滑块。

4.根据权利要求1所述的可拆卸路柱,其特征在于,所述复位弹簧的一端与所述限位槽底部固定连接,所述复位弹簧的另一端与一在中间位置设置有凸起部的推板连接,在所述限位槽靠近开口的位置上设置有用于阻挡所述推板弹出所述限位槽的挡块,当所述推板边缘抵持在所述挡块上时所述凸起部远离所述复位弹簧的一侧表面与所述凹槽的侧壁的表面平齐。

5.根据权利要求1所述的可拆卸路柱,其特征在于,所述推块设置有第一斜面接触部,所述限位块设置有与所述第一斜面接触部接触的第二斜面接触部。

6.根据权利要求1所述的可拆卸路柱,其特征在于,所述挡体为空心结构。

7.根据权利要求1所述的可拆卸路柱,其特征在于,所述可拆卸路柱还包括提拉板,所述挡体的侧壁上开设有第一开口,所述提拉板包括一端与所述推块的顶端连接的连接板,所述连接板的另一端穿过所述第一开口并伸出所述挡体。

8.根据权利要求7所述的可拆卸路柱,其特征在于,所述提拉板还包括设置在所述挡体外侧表面的遮盖板,所述遮盖板的一端与所述连接板连接。

9.根据权利要求1所述的可拆卸路柱,其特征在于,所述可拆卸路柱还包括固定板,所述推块上开设固定孔,所述挡体的侧壁上开设第二开口,所述固定板的一端卡设在所述固定孔,另一端从所述第二开口伸出。

10.根据权利要求1所述的可拆卸路柱,其特征在于,所述可拆卸路柱还包括对位机构,所述对位机构包括设置在所述挡体的底端侧壁的对位块和设置在所述基座上表面的对位槽,所述对位槽与所述对位块对应且适配。
