1.一种间苯二胺水解废渣的资源化利用方法，以间苯二胺水解废渣为处理对象，其特征为，包括如下步骤：（1）将间苯二胺水解废渣、甲醛溶液、催化剂X、烷基铵盐类助催化剂Y以及有机酸金属盐类模板剂前驱体加入反应釜中混合，在搅拌条件下加热反应，生成类酚醛树脂掺杂模板剂前驱体的复合产物；（2）将复合产物转移至管式气氛炉内，升温碳化，得到的产物加入酸溶液进行模板脱除形成中孔碳，并用去离子水洗涤至中性；（3）以中孔碳为吸附剂，对间苯二胺水解液的萃取水相进行吸附脱色，经脱色后的水相满足反应回用及副产硫酸铵的要求；（4）吸附饱和后的中孔碳经干燥后在模板剂前驱体的溶液中减压浸渍，再转移至管式炉内碳化及脱模板，再生后的中孔碳作为吸附剂循环使用。

2.根据权利要求1所述的间苯二胺水解废渣的资源化利用方法，其特征在于：步骤（1）中，催化剂X为甲酸、醋酸、柠檬酸、草酸中的一种；助催化剂Y为四丁基溴化铵、四丁基氯化铵、四丁基硫酸氢铵、十二烷基三甲基氯化铵中的一种；模板剂前驱体为甲酸镁、醋酸镁、柠檬酸镁、草酸镁、醋酸锌、草酸锌中的一种。

3.根据权利要求1所述的间苯二胺水解废渣的资源化利用方法，其特征在于：步骤（1）中，间苯二胺水解废渣、甲醛、催化剂X、助催化剂Y、模板剂前驱体的质量比为1:5-50：0.01-

0.1:0.001-0.01:0.1-5。

4.根据权利要求1所述的间苯二胺水解废渣的资源化利用方法，其特征在于：步骤（1）中，混合物料在搅拌条件下加热至50-150℃，反应0.5-10hr。

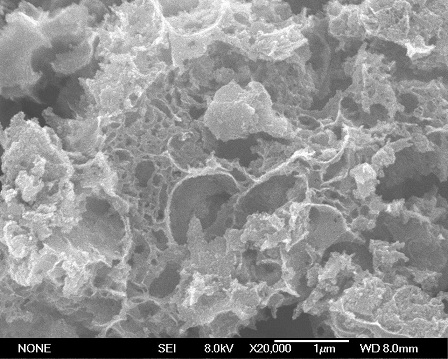

5.根据权利要求1所述的间苯二胺水解废渣的资源化利用方法，其特征在于：步骤（2）中，碳化过程的保护气氛为高纯氮气、高纯氦气、高纯氩气中的一种；升温速率为0.5-10℃/min，最高碳化温度为700-1000℃，维持时间为0.5-5hr。

6.根据权利要求1所述的间苯二胺水解废渣的资源化利用方法，其特征在于：步骤（3）中，单次吸附过程中，中孔碳与水解液萃余水相的质量比为1:50-1000。

7.根据权利要求1或5所述的间苯二胺水解废渣的资源化利用方法，其特征在于：步骤（4）中，模板剂前驱体为甲酸镁、醋酸镁、柠檬酸镁、醋酸锌中的一种，中孔碳与模板剂前驱体的质量比为1:0.1-5，碳化及脱模板过程与步骤（2）相同。

8.根据权利要求1所述的间苯二胺水解废渣的资源化利用方法，其特征在于：步骤（2）和（4）中，脱模板用酸溶液为甲酸水溶液、醋酸水溶液、柠檬酸水溶液和草酸水溶液中的一种，模板剂脱除后的滤液与水洗液混合收集，加入pH调节剂中和溶液中的过量酸，蒸发浓缩至所需浓度，即得到模板剂前驱体溶液，循环使用。

9.根据权利要求8所述的间苯二胺水解废渣的资源化利用方法，其特征在于：所述pH调节剂为氢氧化镁或氢氧化锌。
