专利号: 2018110405765
申请人: 天津农学院
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

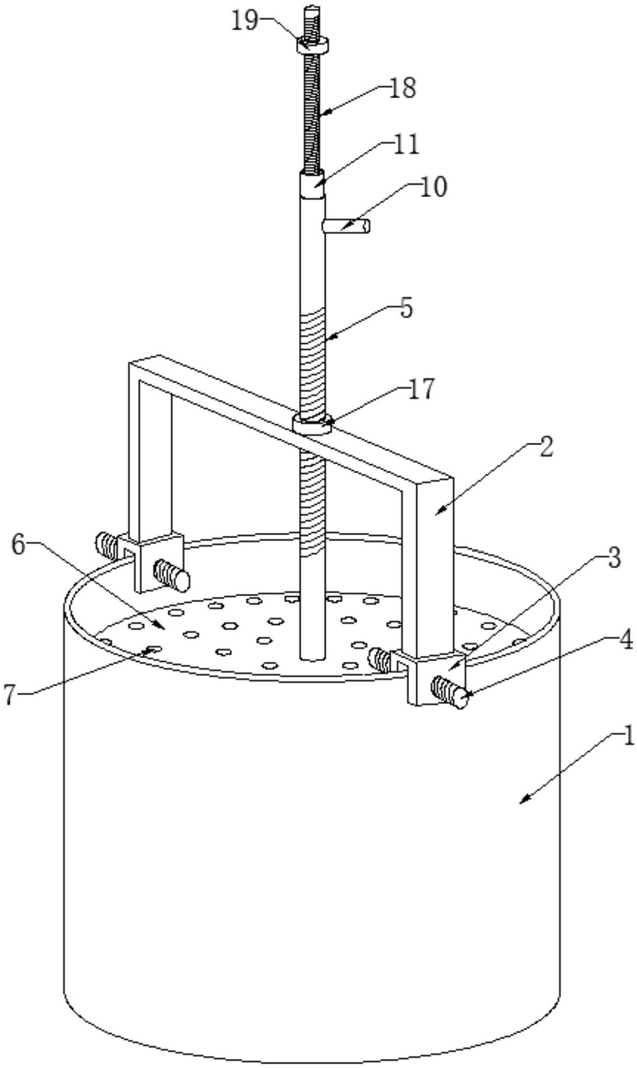

1.一种葡萄酒发酵用压皮渣设备,其特征在于:包括发酵罐(1)、支架(2)、固定结构、通气管(5)、通气盘(6)、进气管(10)、转动套管(11)、挡板(12)、支撑件(16)、升降杆(18)和压盘(20);

所述发酵罐(1)的顶部开口,且开口处通过固定结构设有支架(2),所述支架(2)上设有圆孔,所述通气管(5)穿过圆孔并伸入发酵罐(1)的内部;所述通气管(5)的下端固定设有通气盘(6),所述通气盘(6)的内部设有气腔(8),且气腔(8)与通气管(5)连通,所述通气盘(6)的上表面设有上透气孔(7),下表面设有下排气孔(9),且上透气孔(7)和下排气孔(9)均与气腔(8)连通;

所述通气管(5)的内部套设有与通气管(5)内壁相贴合的转动套管(11),所述转动套管(11)的上端穿出通气管(5)的上端,转动套管(11)的下端穿出通气管(5)的下端并伸入气腔(8)内,且转动套管(11)与气腔(8)连通;所述转动套管(11)的下端固定套接有环形的挡板(12),挡板(12)位于气腔(8)内,并与气腔(8)内部的上表面相贴合,且挡板(12)上设有与上透气孔(7)一一对应的通气孔(13);所述气腔(8)内设有支撑挡板(12)的支撑件(16);

所述通气管(5)的侧壁上部设有进气管(10),所述转动套管(11)的侧壁上设有与进气管(10)连通的进气孔(15),所述进气管(10)连接空气压缩机;当需要通压缩空气时,转动转动套管(11),使进气孔(15)与通气管(5)上的进气管(10)连通,同时使通气孔(13)与上透气孔(7)相互错开,让挡板(12)挡住上透气孔(7),使得压缩空气从进气管(10)进入转动套管(11)和升降杆(18)之间的空气通道进入气腔(8),并从通气盘(6)下表面的下排气孔(9)进入罐体;

所述转动套管(11)内插设有升降杆(18),所述升降杆(18)与转动套管(11)之间留有空隙形成空气通道,所述升降杆(18)的上端穿出转动套管(11)的上端,所述升降杆(18)的下端穿出气腔(8),并固定连接有压盘(20),压盘(20)上设有泄气孔(21);

所述通气管(5)的顶部通过连接片(24)固定连接有挡环(23);所述挡环(23)的中心孔用于插设升降杆(18),且挡环(23)的内径等于升降杆(18)的直径,挡环(23)的外径等于转动套管(11)的内径,挡环(23)与通气管(5)之间留有供转动套管(11)穿出的空隙,且空隙间距等于转动套管(11)的管壁厚度;所述转动套管(11)的侧壁上设有供连接片(24)穿过的狭缝(14);

所述通气管(5)的外侧壁上设有螺纹,所述通气管(5)上套设有与螺纹配合的第一固定螺母(17),且第一固定螺母(17)位于支架(2)的上方;

所述升降杆(18)的外表面设有螺纹,所述升降杆(18)上套设有与螺纹配合的第二固定螺母(19),所述第二固定螺母(19)位于转动套管(11)的外部,且第二固定螺母(19)的外径大于转动套管(11)的外径;

所述压盘(20)的下表面设有压入楞(22)。

2.根据权利要求1所述的葡萄酒发酵用压皮渣设备,其特征在于:所述固定结构包括固定夹(3)和螺栓(4),所述固定夹(3)呈U型,固定夹(3)夹在发酵罐(1)的开口处;所述固定夹(3)的侧部螺纹连接有螺栓(4)。

3.根据权利要求1所述的葡萄酒发酵用压皮渣设备,其特征在于:所述支撑件(16)为环形板。

4.根据权利要求1所述的葡萄酒发酵用压皮渣设备,其特征在于:所述发酵罐(1)为圆柱状,所述通气盘(6)和压盘(20)均为圆盘状,所述通气盘(6)的直径和压盘(20)的直径均与发酵罐(1)的内径相等。

5.根据权利要求1所述的葡萄酒发酵用压皮渣设备,其特征在于:所述转动套管(11)伸出通气管(5)的上端的侧壁上设有用于标识转动套筒转动角度的标记。
