专利号: 2018110415324
申请人: 福州盛世凌云环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

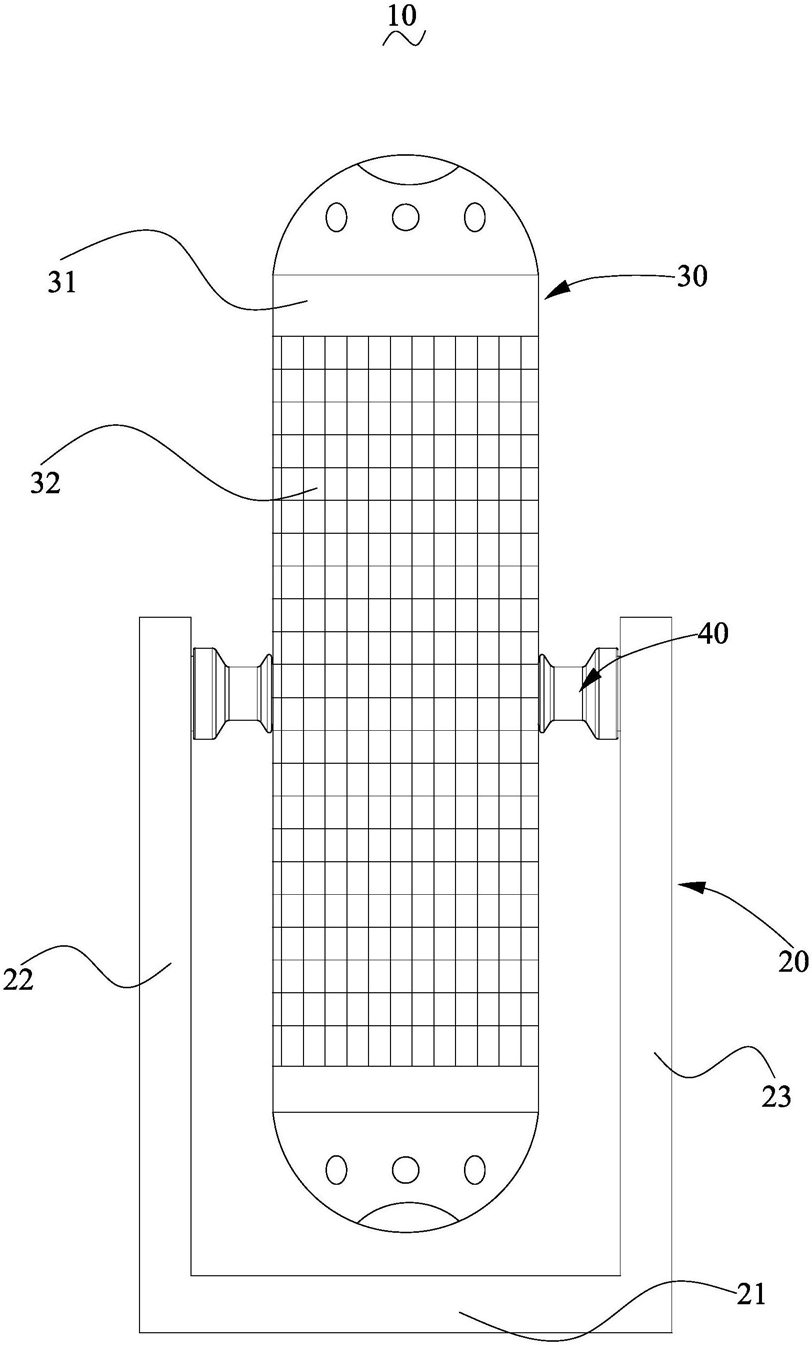

1.一种无叶风扇,其特征在于,包括风扇本体;所述风扇本体包括:壳体、送风管道、风速风向调节装置、驱动装置;所述壳体为中空的腔体结构,所述壳体的腔壁上开设有送风格栅;所述送风管道、所述风速风向调节装置、所述驱动装置收容于所述壳体的腔体内;所述调节装置包括:滑动套筒、多个风速调节组件、固定圆盘;所述滑动套筒滑动套接于所述送风管道上,所述送风管道的管壁上开设有第一送风孔,所述滑动套筒的筒壁上开设有与所述第一送风孔贯通的第二送风孔;多个所述调节组件以所述滑动套筒的中心轴为中心呈环形阵列分布,所述风速调节组件包括:风速调节活动杆、风速调节盖板,所述风速调节活动杆通过连杆枢接于所述滑动套筒的外侧壁,所述风速调节盖板固定于所述风速调节活动杆上;所述固定圆盘固定套接于所述送风管道上,所述固定圆盘的盘体上开设有风速调节引导孔,所述风速调节活动杆的一端设有顶部夹持引导滚轮及底部夹持引导滚轮,所述风速调节活动杆的一端插接于所述风速调节引导孔,所述顶部夹持引导滚轮及所述底部夹持引导滚轮分别抵持于所述固定圆盘相背的两个盘面上;所述驱动装置包括:伸缩旋转驱动部、伸缩旋转轴、中间连接件;所述伸缩旋转驱动部与所述伸缩旋转轴驱动连接;所述中间连接件包括:中间连接筒体、中间连接杆;所述中间连接筒体固定于所述送风管道的一端,所述中间连接筒体的筒壁上开设有夹持引导槽,所述中间连接杆的杆体中部滑动并夹持于所述夹持引导槽内,所述伸缩旋转轴依次穿设所述送风管道及所述中间连接筒体,所述中间连接杆的一端与所述伸缩旋转轴连接,所述中间连接杆的另一端与所述滑动套筒连接。2.根据权利要求1所述的无叶风扇,其特征在于,所述伸缩旋转驱动部包括:伸缩气缸、旋转电机,所述伸缩气缸驱动所述伸缩旋转轴作伸缩运动,所述旋转电机驱动所述伸缩旋转轴作旋转运动。3.根据权利要求1所述的无叶风扇,其特征在于,所述壳体为两端封闭的圆筒体结构。4.根据权利要求3所述的无叶风扇,其特征在于,所述送风格栅布满于所述壳体的腔壁。5.根据权利要求1所述的无叶风扇,其特征在于,所述送风管道为直线形管体结构,所述滑动套筒为两端开口的筒体结构,所述送风管道的中心轴与所述滑动套筒的中心轴在同一直线上。6.根据权利要求1所述的无叶风扇,其特征在于,所述第一送风孔沿所述送风管道的延长线方向开设,所述第一送风孔的数量为多个,多个所述第一送风孔以所述送风管道的中心轴为中心呈环形阵列分布;所述第二送风孔沿所述滑动套筒的延长线方向开设,所述第二送风孔的数量为多个,多个所述第二送风孔以所述滑动套筒的中心轴为中心呈环形阵列分布;多个所述第一送风孔与多个所述第二送风孔一一对应。7.根据权利要求1所述的无叶风扇,其特征在于,所述风速调节组件的数量为四个,所述中间连接筒体的筒壁上开设有四个夹持引导槽,所述中间连接杆的数量为四个,所述固定圆盘的盘体上开设有四个风速调节引导孔。8.根据权利要求1所述的无叶风扇,其特征在于,所述风速调节活动杆为长条形杆体结

构,所述风速调节活动杆的延长线与所述滑动套筒的中心轴平行。9.根据权利要求8所述的无叶风扇,其特征在于,所述风速调节盖板为长条形板体结构,所述风速调节盖板的延长线与所述滑动套筒的中心轴平行。10.根据权利要求9所述的无叶风扇,其特征在于,所述风速调节盖板的横截面呈弧形结构。
