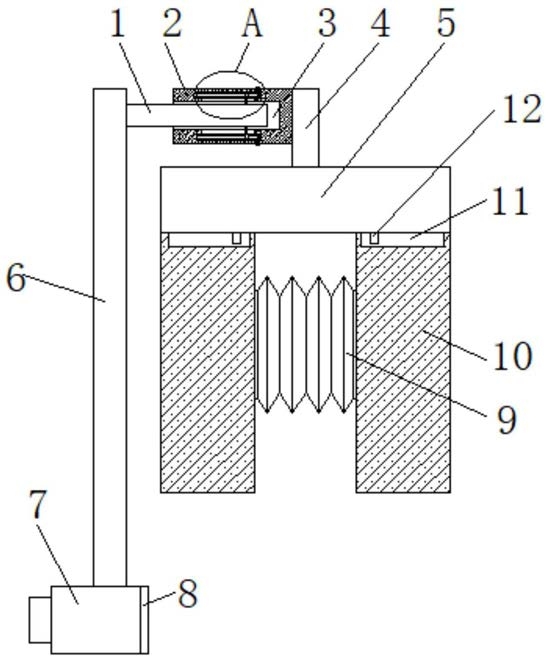

1.一种外置手机摄像头,包括基座(5),其特征在于,所述基座(5)的下方对称设置有两个夹板(10),所述基座(5)底部的两侧对称设置有两个凸块(12),所述夹板(10)上设置有与凸块(12)对应的第二滑槽(11),所述凸块(12)与第二滑槽(11)的内侧壁嵌套滑动连接,两个所述夹板(10)之间连接有多个弹簧,所述弹簧外套设有波纹管(9),所述凸块(12)上方的中心处转动连接有立柱(4),所述立柱(4)上端的一侧固定有连接柱(2),所述连接柱(2)上设置有第一滑槽(3),所述第一滑槽(3)内滑动连接有滑杆(1),所述滑杆(1)的一端向第一滑槽(3)外延伸并转动连接有第一连接杆(6),所述连接柱(2)的上下两侧均设置有腔室(13),所述腔室(13)与第一滑槽(3)之间设置有连通口(15),所述腔室(13)内设置有与滑杆(1)对应的调节机构,所述第一连接杆(6)远离滑杆(1)的一端安装有外置摄像头(7)。
2.根据权利要求1所述的一种外置手机摄像头,其特征在于,所述调节机构包括水平设置的螺纹杆(14),所述螺纹杆(14)的端部与腔室(13)的内侧壁转动连接,所述螺纹杆(14)上螺纹连接有移动块(17),所述移动块(17)靠近连通口(15)的一侧固定有第二连接杆(16),所述第二连接杆(16)的一端贯穿连通口(15)并与滑杆(1)固定连接,所述腔室(13)内设置有与螺纹杆(14)对应的驱动机构。
3.根据权利要求2所述的一种外置手机摄像头,其特征在于,所述第二连接杆(16)与连通口(15)的内侧壁滑动连接。
4.根据权利要求2所述的一种外置手机摄像头,其特征在于,所述驱动机构包括设置在螺纹杆(14)一端的第一锥齿轮(21),所述腔室(13)内壁远离连通口(15)一侧靠近第一锥齿轮(21)的一端设置有贯穿孔(19),所述贯穿孔(19)内穿插有连接轴(20),所述连接轴(20)的一端贯穿贯穿孔(19)向腔室(13)外延伸并固定有把手(18),所述连接轴(20)的另一端贯穿贯穿孔(19)向腔室(13)内延伸并与腔室(13)的内侧壁转动连接,所述连接轴(20)上设置有第二锥齿轮(22),所述第二锥齿轮(22)位于腔室(13)内并与第一锥齿轮(21)啮合连接。
5.根据权利要求4所述的一种外置手机摄像头,其特征在于,所述连接轴(20)与贯穿孔(19)的内侧壁转动连接。
6.根据权利要求1所述的一种外置手机摄像头,其特征在于,所述外置摄像头(7)靠近基座(5)的一侧粘贴有橡胶圈(8)。
