专利号: 2018110439526
申请人: 温州大学
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-12-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

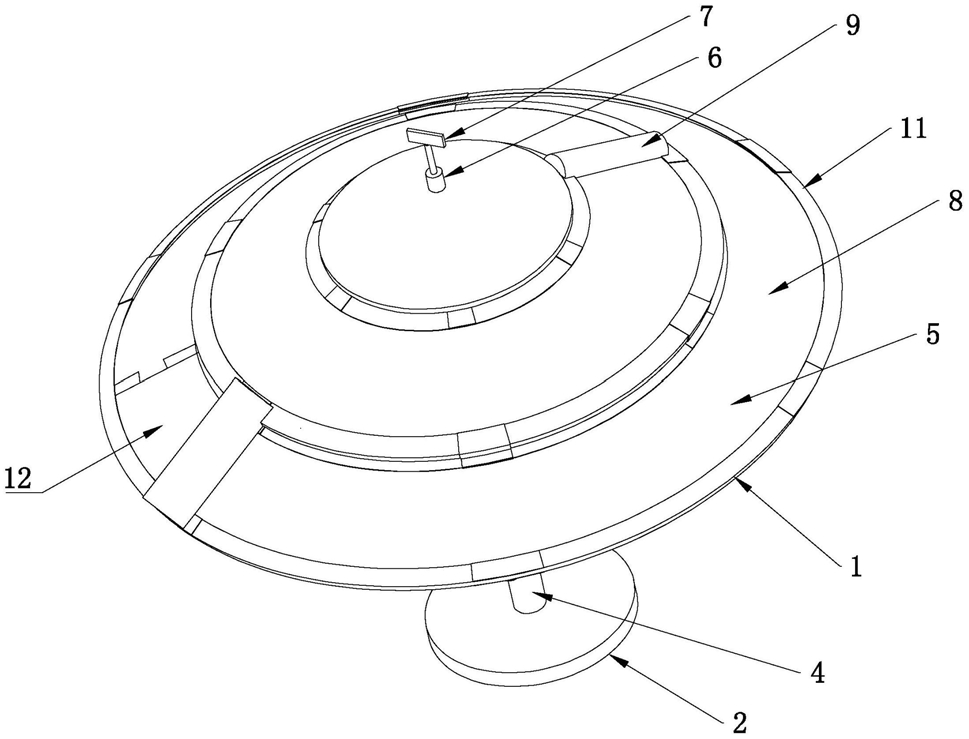

1.一种抗风户外遮阳伞,包括本体(1)和安装座(2),所述本体(1)包括伞架和遮阳伞面,其特征在于,所述伞架包括支撑柱(4)和若干条沿锥面辐射的骨架(3),所述支撑柱(4)与安装座(2)固定连接,所述遮阳伞面由若干个伞面单元(5)组成,该伞面单元(5)呈环状,若干个伞面单元(5)沿伞面中心点等分分布,若干个所述伞面单元(5)组成一个完整的遮阳平面,所述本体(1)设置有风感开关(6),该风感开关(6)包括有测风仪(7),该测风仪(7)的数据信号传送给风感开关(6),所述测风仪(7)设置在支撑柱(4)的顶部,所述伞面单元(5)包括有遮阳板(8)和卷收遮阳板(8)的收纳件(9),所述收纳件(9)内设置有卷收器(10),所述遮阳板(8)为弹性的塑料板,所述卷收器(10)带动遮阳板(8)卷收,所述卷收器(10)与风感开关(6)耦接,该风感开关(6)设置有风速阈值,在风速达到风速阈值时,风感开关(6)闭合形成回路,卷收器(10)启动卷收遮阳板(8)。

2.根据权利要求1所述的一种抗风户外遮阳伞,其特征在于:所述骨架(3)上对应每一个伞面单元(5)设置有环形轨道(11),所述遮阳板(8)沿环形轨道(11)滑移,所述遮阳板(8)一端与卷收器(10)连接,遮阳板(8)的另一端设置有导板(12),所述导板(12)设置有滚轮(13),该滚轮(13)与环形轨道(11)相互抵触,所述导板(12)设置有牵引绳(14),所述收纳件(9)内设置有第一驱动电机(15),所述牵引绳(14)卷绕在第一驱动电机(15)的输出轴上,该第一驱动电机(15)带动遮阳板(8)伸展。

3.根据权利要求2所述的一种抗风户外遮阳伞,其特征在于:若干根所述骨架(3)上对应在每一个伞面单元(5)位置均设置有导向座(16),该导向座(16)设置有导向孔(17),所述牵引绳(14)穿过导向孔(17)。

4.根据权利要求1或2或3所述的一种抗风户外遮阳伞,其特征在于:若干个伞面单元(5)的收纳件(9)错落连接在若干个骨架(3)上,若干个收纳件(9)呈轴对称设置。

5.根据权利要求1或2或3所述的一种抗风户外遮阳伞,其特征在于:若干个所述环形轨道(11)呈叠放设置,若干个环形轨道(11)沿伞面锥面的径向向中心点方向依次叠放,所述环形轨道(11)与骨架(3)形成的锥形面呈倾斜设置。

6.根据权利要求2所述的一种抗风户外遮阳伞,其特征在于:所述骨架(3)与支撑柱(4)铰接,所述支撑柱(4)设置有支撑骨架(3),该支撑骨架(3)包括支撑斜杆(18)和连接座(19),所述支撑斜杆(18)一端与骨架(3)铰接,该支撑斜杆(18)另一端与连接座(19)铰接,所述连接座(19)与支撑柱(4)滑动连接,所述支撑柱(4)上设置有锁定件(20),该锁定件(20)在锁定连接座(19)时,支撑骨架(3)保持撑开骨架(3),所述锁定件(20)设置有自动开锁装置(21),该自动开锁装置(21)带动锁定件(20)解锁,所述收纳件(9)在卷收口侧壁设置有接触开关(22),所述自动开锁装置(21)与接触开关(22)耦接,在遮阳板(8)卷收到位后导板(12)与接触开关(22)相互抵触时,接触开关(22)与自动开锁装置(21)形成回路,自动开锁装置(21)启动。

7.根据权利要求6所述的一种抗风户外遮阳伞,其特征在于:所述支撑柱(4)上设置有容纳槽(24),所述锁定件(20)包括插件(23),该插件(23)与容纳槽(24)滑动连接,所述自动开锁装置(21)包括电磁铁(25)、推杆(26)和弹簧件(27),所述推杆(26)与插件(23)设置在容纳槽(24)内一侧固定连接,所述弹簧件(27)一端与容纳槽(24)壁相互抵触,另一端与推杆(26)相互抵触,该弹簧件(27)保持将插件(23)推出容纳槽(24),在支撑骨架(3)撑开时安装座(2)的下底面与插件(23)相互抵触,所述电磁铁(25)与接触开关(22)耦接,所述电磁铁(25)形成回路后带动推杆(26)背向容纳槽(24)出口一侧滑移,带动插件(23)收缩至容纳槽(24)内。
