专利号: 2018110447880
申请人: 东莞市永晟电线科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

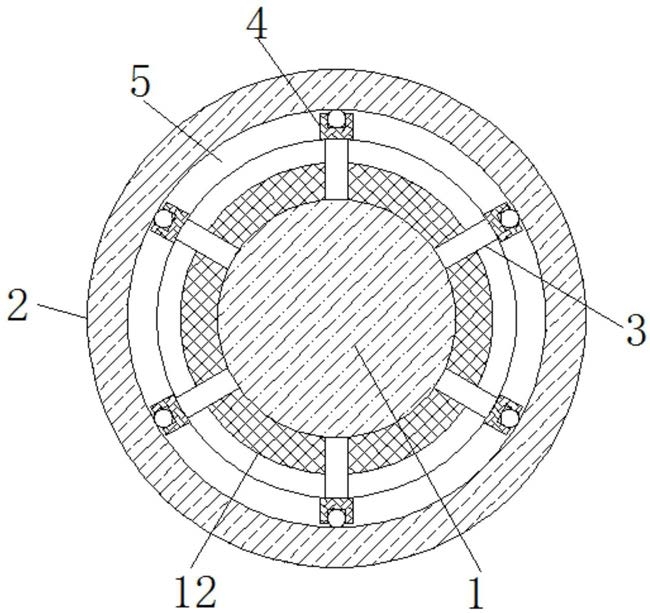

1.一种高寿命抗弯扭的电缆,包括缆芯(1),其特征在于,所述缆芯(1)外套设有多个护套(2),且相邻两个所述护套(2)之间通过转动机构相连接,所述缆芯(1)的外侧壁上固定连接有多个均匀分布的弹性伸缩杆(3),所述弹性伸缩杆(3)远离缆芯(1)的一端固定连接有第一T型滑块(4),所述护套(2)的内壁对应第一T型滑块(4)的位置处开设有与第一T型滑块(4)匹配的第一T型滑槽(5),且第一T型滑槽(5)呈环形设置,所述第一T型滑块(4)与第一T型滑槽(5)滑动连接,所述转动机构包括第一套管(6)和第二套管(7),所述第一套管(6)和第二套管(7)分别对称固定连接在两个相邻护套(2)的相向侧壁上,所述第一套管(6)与第二套管(7)相匹配,且第一套管(6)插设在第二套管(7)内,所述第一套管(6)的外侧壁上固定连接有两个相对称的第二T型滑块(8),所述第二套管(7)的内壁对应第二T型滑块(8)的位置处开设有与第二T型滑块(8)匹配的第二T型滑槽(9),且第二T型滑槽(9)呈环形设置,所述第二T型滑块(8)与第二T型滑槽(9)滑动连接。

2.根据权利要求1所述的一种高寿命抗弯扭的电缆,其特征在于,所述弹性伸缩杆(3)包括内杆(301)和外杆(302),且内杆(301)与外杆(302)相匹配,所述外杆(302)远离缆芯(1)的一端呈开口设置,所述内杆(301)远离第一T型滑块(4)的一端穿过外杆(302)的开口并固定连接有弹簧(303),且内杆(301)与外杆(302)滑动连接,所述弹簧(303)远离内杆(301)的一端固定连接在外杆(302)内部的下表面。

3.根据权利要求1所述的一种高寿命抗弯扭的电缆,其特征在于,所述护套(2)为抗拉伸材料。

4.根据权利要求1所述的一种高寿命抗弯扭的电缆,其特征在于,所述第一T型滑块(4)靠近第一T型滑槽(5)槽底的一侧开设有滚珠槽(10),所述滚珠槽(10)内设有滚珠(11),所述滚珠(11)远离滚珠槽(10)槽底的一端穿过滚珠槽(10)的槽口并向外延伸,且滚动连接在第一T型滑槽(5)的槽底。

5.根据权利要求1所述的一种高寿命抗弯扭的电缆,其特征在于,所述缆芯(1)的外侧壁连接有保护层(12)。

6.根据权利要求1所述的一种高寿命抗弯扭的电缆,其特征在于,所述第一套管(6)的内口径大于护套(2)的内口径。
