专利号: 2018110477693
申请人: 杭州毓贞智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

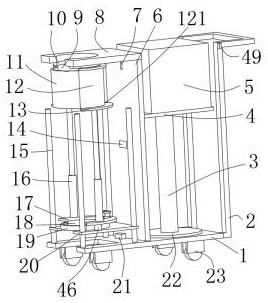

1.树木涂白绕绳一体装置,包括底座(1),其特征在于,所述底座(1)的顶部外壁一侧设置有绕绳转板(22),且绕绳转板(22)的顶部外壁设置有绕绳杆(3),所述底座(1)的顶部外壁设置有卡树槽,且底座(1)的顶部外壁设置有四根丝杆(15),四根所述丝杆(15)的外壁设置有同一个升降板(20),且升降板(20)的顶部外壁设置有固定转轨(25),所述固定转轨(25)的侧面外壁设置有可拆转轨(19),可拆转轨(19)的两侧外壁均设置有卡头(26),卡头(26)插接于固定转轨(25)的卡槽,所述固定转轨(25)的外壁设置有弧形转块(18),且弧形转块(18)的顶部外壁设置有弧形托板(17),所述弧形托板(17)的顶部外壁设置有两个导绳辊(24),且导绳辊(24)的外壁均设置有导绳槽,所述底座(1)的顶部外壁设置有隔板(6),且隔板(6)位于卡树槽和绕绳转板(22)之间,所述隔板(6)的一侧外壁设置有托盘(4),且托盘(4)的顶部外壁设置有涂白箱(5),所述涂白箱(5)的侧面外壁分别设置有进口(30)和出口(33),且进口(30)的侧面内壁设置有进口轴(29),出口(33)的侧面内壁设置有两个出口轴(34),所述涂白箱(5)的侧面内壁设置有错位分布的五根导向轴(27),所述隔板(6)的一侧外壁设置有第一绳孔(7),且隔板(6)的顶部外壁设置有顶板(8),隔板(6)的一侧外壁设置有红外传感器(14),所述顶板(8)的顶部外壁设置有半圆槽,且顶板(8)的底部外壁设置有弧形顶轨(10),所述弧形顶轨(10)的底部外壁设置有弧形转壳(9),且弧形转壳(9)的底部外壁设置有弧形转板(13),所述弧形转板(13)的顶部外壁设置有转动绕绳壳(12),且转动绕绳壳(12)设置于弧形转壳(9)的外壁,所述转动绕绳壳(12)的侧面外壁设置有可拆绕绳壳(11),且可拆绕绳壳(11)的两侧外壁均设置有接头(40),接头(40)设置于转动绕绳壳(12)的接头槽中,所述可拆绕绳壳(11)的外壁和转动绕绳壳(12)的外壁均开有锯齿槽,所述弧形转壳(9)的外壁设置有挡板(42),且挡板(42)的两侧外壁均设置有扭力弹簧(41),扭力弹簧(41)的一侧外壁均焊接于弧形转壳(9)的一侧外壁,挡板(42)的外壁粘接有橡胶套,所述弧形转板(13)的底部外壁设置有第二绳孔(121),所述升降板(20)的顶部外壁两侧均设置有转动齿轮(46),且转动齿轮(46)与弧形转块(18)相啮合,所述弧形托板(17)的顶部外壁两侧均设置有升缩杆(16),且升缩杆(16)的顶部外壁焊接于弧形转板(13)的底部外壁。

2.根据权利要求1所述的树木涂白绕绳一体装置,其特征在于,所述升降板(20)的底部外壁设置有绕绳电机(48),且升降板(20)的底部外壁设置有转动轴(44),转动轴(44)的外壁设置有第四斜齿轮(45)。

3.根据权利要求2所述的树木涂白绕绳一体装置,其特征在于,所述绕绳电机(48)的输出轴设置有第三斜齿轮(43),且第三斜齿轮(43)与第四斜齿轮(45)相啮合。

4.根据权利要求2所述的树木涂白绕绳一体装置,其特征在于,所述升降板(20)的底部外壁两侧均设置有辅助轮(47),且辅助轮(47)分别通过皮带与转动轴(44)和转动齿轮(46)相连接有。

5.根据权利要求1所述的树木涂白绕绳一体装置,其特征在于,所述底座(1)的顶部外壁设置有升降电机(21),且底座(1)的顶部外壁设置有转轴(39),转轴(39)的外壁设置有第一斜齿轮(35),转轴(39)的外壁通过皮带与丝杆(15)相连接。

6.根据权利要求5所述的树木涂白绕绳一体装置,其特征在于,所述升降电机(21)的输出轴设置有第二斜齿轮(38),且第二斜齿轮(38)与第一斜齿轮(35)相啮合。

7.根据权利要求5所述的树木涂白绕绳一体装置,其特征在于,所述涂白箱(5)的顶部外壁设置有箱盖,且箱盖的顶部外壁设置有搅拌电机(32),搅拌电机(32)的输出轴设置有搅拌杆(31),搅拌杆(31)的外壁设置有搅拌叶(28),搅拌杆(31)和搅拌叶(28)均为光滑圆柱杆。

8.根据权利要求1所述的树木涂白绕绳一体装置,其特征在于,所述底座(1)的底部外壁四角均设置有支撑块,且支撑块的底部外壁均设置有滚动轮(23)。

9.根据权利要求1所述的树木涂白绕绳一体装置,其特征在于,所述底座(1)的一侧外壁设置有推手(2),且推手(2)的一侧外壁设置有闪烁灯(49)。

10.根据权利要求1所述的树木涂白绕绳一体装置,其特征在于,所述升降电机(21)、搅拌电机(32)、绕绳电机(48)和闪烁灯(49)均连接有开关,且开关连接有处理器,红外传感器(14)的信号输出端通过信号线与处理器的信号输入端相连接。
