专利号: 201811049160X
申请人: 常熟理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

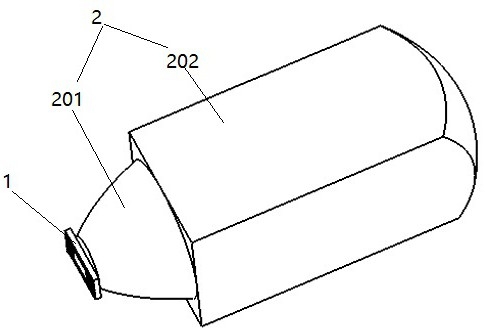

1.一种智能汽车前照灯矩阵式照明单元,其特征在于:包括LED光源和光学一体化元件,所述LED光源包括若干矩阵式分布的可单独点亮或关闭的发光区,所述光学一体化元件包括聚光杯和光传播体,所述聚光杯为由尾端向头端增大的渐扩结构,所述LED光源设置于所述聚光杯的尾端,所述聚光杯的尾端设有向聚光杯内部凹陷的凹腔,所述凹腔的底面是向所述聚光杯的尾端凸起的球面折射面,所述凹腔的侧壁为不规则的连续光滑曲面折射面,所述聚光杯的内侧壁为全反射面,所述光传播体为条状六面体或圆柱,所述光传播体的尾端与聚光杯的头端连接,所述光传播体的内侧面为全反射面,所述光传播体的头端为凸透镜,所述光传播体内沿光线传播方向依次设有方槽和透镜槽,所述方槽在光线传播方向依次形成第一折射平面和第二折射平面,所述透镜槽在光线传播方向依次形成第三折射平面和折射凸面,所述折射凸面向所述光传播体的尾端凸起。

2.根据权利要求1所述的智能汽车前照灯矩阵式照明单元,其特征在于,所述发光区排列为行列式长方区域,所述长方区域的行数≥6,列数≥12。

3.根据权利要求1所述的智能汽车前照灯矩阵式照明单元,其特征在于,所述发光区的发光亮度可调。

4.根据权利要求1所述的智能汽车前照灯矩阵式照明单元,其特征在于,所述凹腔的底面的直径为2~5mm。

5.根据权利要求1所述的智能汽车前照灯矩阵式照明单元,其特征在于,所述凹腔的深度为2~5mm。

6.根据权利要求1所述的智能汽车前照灯矩阵式照明单元,其特征在于,所述聚光杯的头端开口直径为8~20mm。

7.根据权利要求1所述的智能汽车前照灯矩阵式照明单元,其特征在于,所述光传播体在光线传播方向的长度为20~80mm。

8.根据权利要求1所述的智能汽车前照灯矩阵式照明单元,其特征在于,所述凸透镜的焦距≥25mm。
