1.一种三维多孔改性淀粉的制备方法，其特征是包括以下步骤：（1）将纳米碳酸钙颗粒均匀分散到乙醇水溶液中，备用；

（2）将淀粉分散于水中，加热进行糊化，待完全糊化后，向其中加入步骤（1）的纳米碳酸钙分散液，搅拌反应，使糊化淀粉包覆到纳米碳酸钙粒子表面；

（3）反应后，静置，然后过滤、洗涤，得表面包覆淀粉的纳米碳酸钙粒子；

（4）将表面包覆淀粉的纳米碳酸钙粒子分散到EDTA溶液中，充分搅拌，使EDTA充分除去纳米碳酸钙粒子，然后用水洗涤，直至将EDTA全部除去，干燥，得三维多孔改性淀粉；

步骤（1）中，将纳米碳酸钙颗粒分散到质量浓度5-15%的乙醇水溶液中。

2.根据权利要求1所述的制备方法，其特征是：步骤（1）中，纳米碳酸钙颗粒与乙醇水溶液的比值为1-5g：100ml。

3.根据权利要求1所述的制备方法，其特征是：所述淀粉为羟丙基木薯淀粉。

4.根据权利要求1所述的制备方法，其特征是：步骤（2）中，淀粉与水的质量比为1:5-

15。

5.根据权利要求4所述的制备方法，其特征是：步骤（2）中，淀粉与水的质量比为1:10。

6.根据权利要求1所述的制备方法，其特征是：步骤（2）中，纳米碳酸钙粒子与淀粉的质量比为0.05-2.5：1。

7.根据权利要求6所述的制备方法，其特征是：步骤（2）中，纳米碳酸钙粒子与淀粉的质量比为1.5:1。

8.根据权利要求1所述的制备方法，其特征是：步骤（3）中，反应后，将反应产物在1-5℃静置12-18h。

9.根据权利要求1所述的制备方法，其特征是：步骤（4）中，EDTA水溶液的浓度为0.1-

0.5mol/L。

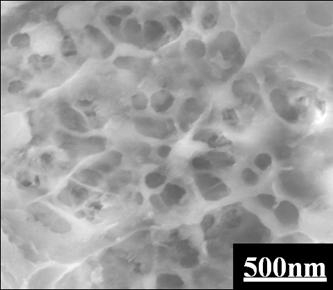

10.按照权利要求1-9中任一项所述的三维多孔改性淀粉的制备方法制得的三维多孔改性淀粉，其特征是：所述三维多孔改性淀粉的孔径为100-200nm。

11.权利要求10所述的三维多孔改性淀粉作为重金属吸附剂的应用，其特征是：所述重金属包括铜离子、镉离子、铅离子、汞离子、锌离子。
