专利号: 2018110523348
申请人: 徐州云创餐饮有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

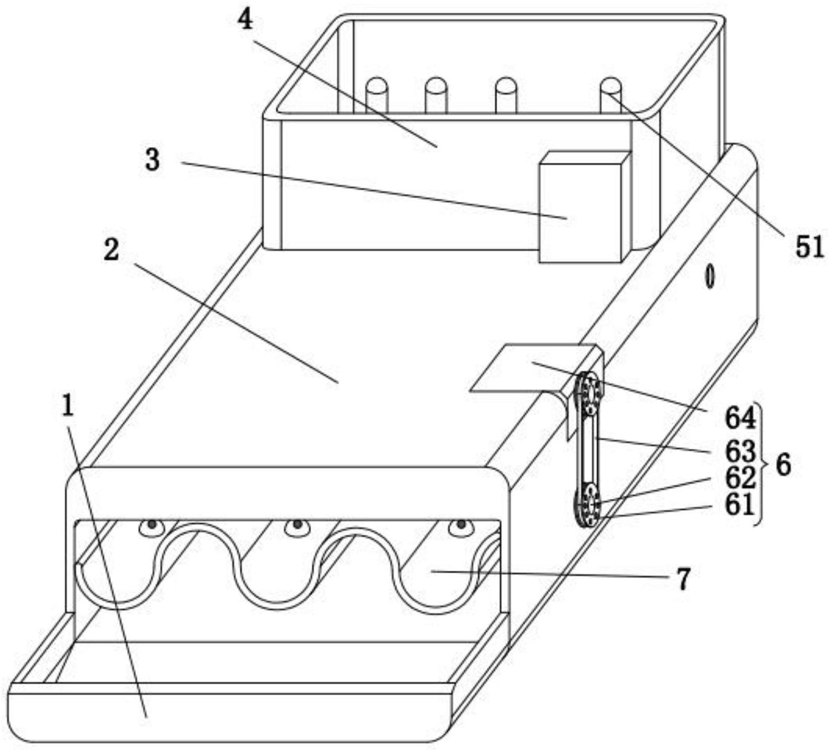

1.一种造纸厂用塑料薄膜风选机,其特征在于:包括第一收纳箱(1)、外壳(2)、接线箱(3)、下料斗(4)、防堵结构(5)、驱动结构(6)、筛选结构(7)、风机(8)和收纳结构(9);所述外壳(2)的侧壁设有所述驱动结构(6);所述外壳(2)的一端固定有所述风机(8),且所述外壳(2)的另一端固定有用于收纳塑料薄膜的所述第一收纳箱(1);所述外壳(2)的内部设有用于风选的所述筛选结构(7)和用于收纳沙石费屑的所述收纳结构(9),所述收纳结构(9)设于所述筛选结构(7)的底端,且所述驱动结构(6)连接于所述筛选结构(7)和所述收纳结构(9);所述外壳(2)的顶端设有用于存储塑料薄膜垃圾的所述下料斗(4);所述下料斗(4)的内部设有延伸至所述筛选结构(7)的用于防堵的所述防堵结构(5);所述外壳(2)的顶端设有所述接线箱(3),且所述驱动结构(6)和所述风机(8)均与所述接线箱(3)电性连接;

所述驱动结构(6)包括两个驱动轮(61)、驱动轴(62)、皮带(63)、电机(64)和凸轮(65),所述电机(64)固定于所述外壳(2),所述电机(64)与所述接线箱(3)之间电性连接,所述驱动轴(62)贯穿连接于所述外壳(2)与所述凸轮(65),所述凸轮(65)通过所述驱动轴(62)与所述外壳(2)之间转动连接,所述凸轮(65)与所述筛选结构(7)抵触,两个所述驱动轮(61)分别固定于所述电机(64)和所述驱动轴(62),所述皮带(63)缠绕于两个所述驱动轮(61);

所述筛选结构(7)包括筛选板(71)、气孔(72)、凸起(73)、引流通道(74)、连接轴(75)和第一固定套(76),用于分选沙石和塑料薄膜的所述筛选板(71)的一端与所述凸轮(65)抵触,所述筛选板(71)的另外一端的底端设有所述第一固定套(76) ,所述连接轴(75)贯穿于所述第一固定套(76),所述筛选板(71)通过所述连接轴(75)与所述外壳(2)之间转动连接,所述筛选板(71)背离所述凸轮(65)的一端为网格状,所述筛选板(71)为波浪形结构,所述筛选板(71)上设有多拍多列所述凸起(73),所述凸起(73)的内部设有与所述筛选板(71)之间夹角为30-60°的所述气孔(72),所述引流通道(74)贯穿于所述连接轴(75)与所述气孔(72)导通;

所述收纳结构(9)包括收纳套(91)、第二收纳箱(92)、挡板(93)、第二固定套(94)和导向轴(95),所述第二收纳箱(92)与所述第一收纳箱(1)对称设于所述外壳(2)的端部,所述收纳套(91)设于所述筛选板(71)的底端,所述收纳套(91)靠近所述凸轮(65)的一端设有弧形结构的凹槽,所述收纳套(91)与所述凸轮(65)抵触,所述收纳套(91)靠近所述凸轮(65)的一端的底端设有所述挡板(93),所述收纳套(91)的另外一端延伸至所述第二收纳箱(92),所述收纳套(91)靠近所述第二收纳箱(92)的一端固定有所述第二固定套(94),所述导向轴(95)贯穿连接于所述外壳(2)和所述第二固定套(94),所述收纳套(91)通过所述导向轴(95)与所述外壳(2)之间转动连接;

所述防堵结构(5)包括多个驱动杆(51)、传动块(52)和两个支撑板(53),所述筛选板(71)的侧壁对称设有两个所述支撑板(53),两个所述支撑板(53)的端部设有用于对所述下料斗(4)启闭的所述传动块(52),所述传动块(52)背离所述筛选板(71)的一端为以所述连接轴(75)为圆心的弧形结构,所述传动块(52)的端部设有线性分布的所述驱动杆(51),且所述驱动杆(51)的端部为半球形结构。
