专利号: 2018110526308
申请人: 义乌市富顺箱包有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-01-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

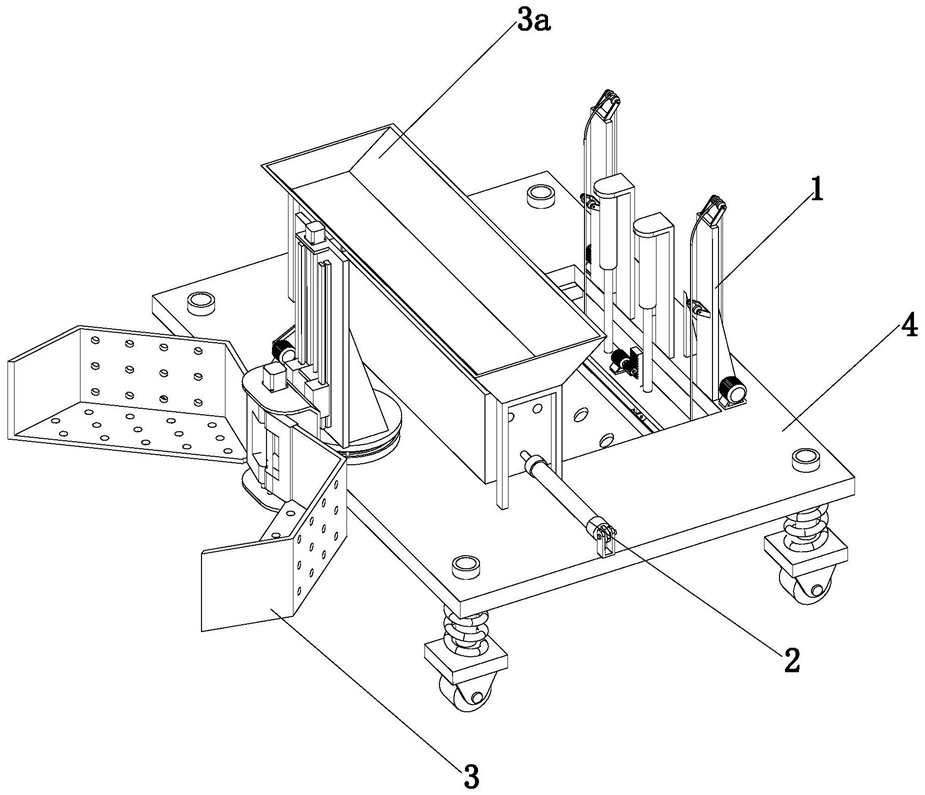

1.一种市政工程河道治理用淤泥清理装置,其特征在于:包括有淤泥捞起机构(1)、淤泥处理机构(2)、漂浮物收集机构(3)和呈水平设置的底板(4),所述淤泥捞起机构(1)、淤泥处理机构(2)和漂浮物收集机构(3)均设置在底板(4)的顶部,所述淤泥处理机构(2)设置在淤泥捞起机构(1)和漂浮物收集机构(3)之间,且漂浮物收集机构(3)设置在淤泥捞起机构(1)的左端,所述底板(4)为长方体结构,所述淤泥捞起机构(1)包括有淤泥收集组件(5)和用于驱动淤泥收集组件(5)升降的升降组件(6),所述淤泥收集组件(5)设置在升降组件(6)的下方,所述淤泥收集组件(5)包括有开口朝下的U型连接板(5a)和水平设置在U型连接板(5a)上的旋转轴(5a1),所述旋转轴(5a1)上套设有敞口向上的捞起箱(5a2),所述捞起箱(5a2)的底部设有弧面,所述捞起箱(5a2)上设有出水孔(5a3);所述淤泥收集组件(5)还包括有竖直设置在U型连接板(5a)上的齿条(5a4)和设置在U型连接板(5a)顶部的自锁电机(5b),所述自锁电机(5b)的输出轴上套设有与齿条(5a4)啮合的传动齿轮(5b1),所述捞起箱(5a2)的侧壁设有延伸耳(5b2),所述齿条(5a4)的底部设有与延伸耳(5b2)铰接的连接座(5b3),所述U型连接板(5a)的底部设有两个间隔设置的导向杆(5b4),所述齿条(5a4)的两端均设有一个T型滑块(5b5),每个T型滑块(5b5)均对应一个导向杆(5b4),所述T型滑块(5b5)与导向杆(5b4)滑动配合。2.根据权利要求1所述的市政工程河道治理用淤泥清理装置,其特征在于:所述升降组件(6)包括有两个沿底板(4)长边中分面对称设置的升降部件(6a),两个所述升降部件(6a)结构相同且均包括有安装侧板(6a1)和设置在底板(4)顶部的驱动电机(6a2),所述安装侧板(6a1)的顶部和侧壁均设有第一安装座(6a4)和第二安装座(6a6),所述第一安装座(6a4)上设有第一导向轮(6a5),所述第二安装座(6a6)上设有第二导向轮(6a7),所述驱动电机(6a2)的输出轴上套设有绳轮(6a3),所述U型连接板(5a)的顶部设有两个绳扣,每个所述绳扣均对应一个绳轮(6a3),所述绳轮(6a3)和与其对应的绳扣之间设有穿过第一导向轮(6a5)和第二导向轮(6a7)的升降绳。3.根据权利要求2所述的市政工程河道治理用淤泥清理装置,其特征在于:两个所述升降部件(6a)还均包括有设置在底板(4)顶部的L型固定板(6b),所述L型固定板(6b)上设有呈竖直设置的固定筒(6c),所述固定筒(6c)上设有与其滑动配合的滑动杆(6d),所滑动杆(6d)的底部与U型连接板(5a)的顶部固定连接。4.根据权利要求1所述的市政工程河道治理用淤泥清理装置,其特征在于:所述淤泥处理机构(2)包括有粉碎组件(2c)、封闭组件(2a)、推料组件(2b)和敞口向上的烘干箱(2b3),所述烘干箱(2b3)的底部设有烘干器,所述粉碎组件(2c)设置在烘干箱(2b3)的内部,所述封闭组件(2a)设置在烘干箱(2b3)的旁侧,所述推料组件(2b)包括有设置在底板(4)顶部的安装座(2b1)和竖直设置在烘干箱(2b3)内部的推料板(2b4),所述烘干箱(2b3)内设有供推料板(2b4)滑动的滑槽,所述安装座(2b1)上设有呈水平设置的推送气缸(2b2),所述推送气缸(2b2)的输出端与推料板(2b4)的侧壁固定连接。5.根据权利要求4所述的市政工程河道治理用淤泥清理装置,其特征在于:所述封闭组件(2a)包括有设置在烘干箱(2b3)侧壁的出料口和设置在出料口处的封闭门(2a1),所述封闭门(2a1)与烘干箱(2b3)滑动配合,所述封闭门(2a1)上设有连接杆(2a2),所述连接杆(2a2)上套设有第一连杆(2a3),所述底板(4)的顶部设有支撑架(2a4),该支撑架(2a4)的顶部设有旋转电机(2a5),所述旋转电机(2a5)的输出轴上套设有与第一连杆(2a3)铰接的第

二连杆(2a6)。6.根据权利要求4所述的市政工程河道治理用淤泥清理装置,其特征在于:所述粉碎组件(2c)包括有两个间隔设置在烘干箱(2b3)内部上段的转动轴(2c1),每个转动轴(2c1)上均套设有粉碎筒(2c2),两个所述转动轴(2c1)的端部分别套设有第一齿轮(2c3)和与第一齿轮(2c3)啮合的第二齿轮(2c4),所述烘干箱(2b3)的侧壁设有承托架(2c5),该承托架(2c5)上安装有粉碎电机(2c6),所述粉碎电机(2c6)的输出轴上套设有与第二齿轮(2c4)啮合的第三齿轮(2c7)。7.根据权利要求1所述的市政工程河道治理用淤泥清理装置,其特征在于:所述底板(4)的四个拐角处均设有一个呈竖直设置的滑杆(7),每个滑杆(7)的底部均设有缓冲板(7a),所述缓冲板(7a)的底部设有自锁式万向轮(7b),所述滑杆(7)的端部套设有限位环(7c),所述滑杆(7)上套设有缓冲弹簧(7d),所述缓冲弹簧(7d)的两端分别抵触在底板(4)的底部和缓冲板(7a)的顶部。8.根据权利要求1所述的市政工程河道治理用淤泥清理装置,其特征在于:所述漂浮物收集机构(3)包括有漂浮物夹取组件(8)、移料组件(9)和敞口向上的收集箱(3a),所述收集箱(3a)的底部设有四个呈矩阵分布设置的支撑脚(3b),所述漂浮物夹取组件(8)包括有U型安装板(8a),所述U型安装板(8a)上设有两个间隔设置的安装轴(8b),每个所述安装轴(8b)上均套设有旋转块(8c),两个所述旋转块(8c)上分别套设有第一夹取箱(8d)和与第一夹取箱(8d)对称设置的第二夹取箱(8e),所述第一夹取箱(8d)和第二夹取箱(8e)相对的一端均设有收集槽,所述第一夹取箱(8d)和第二夹取箱(8e)上均设有若干个通水孔(8f),两个所述安装轴(8b)上分别套设有第一从动齿轮(8g)和与第一从动齿轮(8g)啮合的第二从动齿轮(8g1),所述U型安装板(8a)的顶部设有转动电机(8h),所述转动电机(8h)的输出轴贯穿U型安装板(8a),且转动电机(8h)的输出轴上套设有与第二从动齿轮(8g1)啮合的主动齿轮(8h1)。9.根据权利要求8所述的市政工程河道治理用淤泥清理装置,其特征在于:所述移料组件(9)包括有旋转盘(9a)和设置在底板(4)顶部的圆形滑槽(9a1),所述旋转盘(9a)设置在圆形滑槽(9a1)的正上方,所述底板(4)上插设有呈竖直设置并且与旋转盘(9a)固定连接的连接轴(9a2),所述底板(4)的底部设有伺服电机(9a3),所述伺服电机(9a3)的输出轴与连接轴(9a2)固定连接,所述旋转盘(9a)的底部设有三个呈圆周分布的限位杆(9a4),每个限位杆(9a4)均与圆形滑槽(9a1)滑动配合,所述旋转盘的顶部设有固定板(9b),所述固定板(9b)的左端设有两个间隔设置的滑轨(9b1),每个滑轨(9b1)均设有滑动块(9b2),所述U型安装板(8a)设置在两个滑动块(9b2)的侧壁上,所述固定板(9b)的顶部设有顶板,所述顶板的顶部设有步进电机(9b3),所述步进电机(9b3)的输出轴上套设有传动丝杆(9b4),两个滑动块(9b2)之间设有套设在传动丝杆(9b4)上的传动板(9b5),所述传动板(9b5)上设有与传动丝杆(9b4)传动配合的丝母。
