专利号: 2018110538080
申请人: 日照斯诺尔建材检测有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

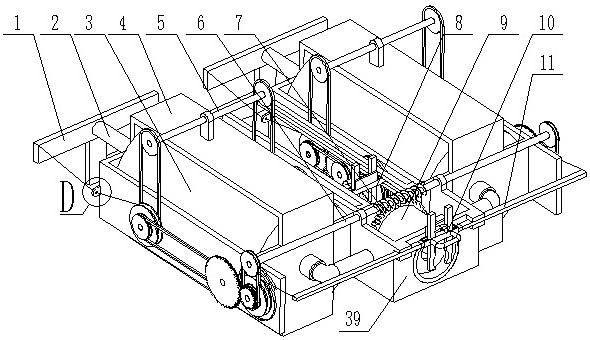

1.一种胃管润滑涂抹装置,包括涂抹装置、注液装置和装夹装置;其特征在于:所述的涂抹装置包括支撑架、涂抹筒、蜗轮、蜗杆、行星齿轮、太阳齿轮、齿圈、毛刷辊和离合装置,所述的涂抹筒具有一两端开口的空腔,涂抹筒的侧壁上设有两个进液管,所述的进液管的空腔与涂抹筒的空腔相通;所述的支撑架的两端上分别设有一通孔,所述的支撑架上的两通孔相对应;所述的太阳齿轮固定安装在支撑架的一端,太阳齿轮的齿轮孔与支撑架一端的通孔在同一轴心线上,所述的太阳齿轮的齿轮孔直径大于软管的直径;所述的支撑架安装太阳齿轮的一端设有一环形滑道,所述的环形滑道的轴心线与太阳齿轮的轴心线相同,所述的支撑架的环形滑道内嵌有行星架,所述的行星架与多个行星齿轮的齿轮孔为可转动连接,所述的多个行星齿轮呈圆周形均匀的安装在行星架上,所述的行星齿轮与太阳齿轮外啮合;所述的行星齿轮的齿轮孔与毛刷辊一端的辊轴连接,所述的毛刷辊安装在涂抹筒的空腔内,所述的涂抹筒的外壁与支撑架的另一端的通孔固定连接;所述的支撑架的两侧分别设有一个第一耳板,所述的第一耳板上设有一通孔,所述的蜗杆的两端分别穿过第一耳板上的通孔,所述蜗轮的蜗轮孔与涂抹筒为可转动连接,所述蜗轮的蜗轮孔与齿圈的外圈连接,所述的齿圈与行星齿轮内啮合,所述的蜗杆与蜗轮相啮合;所述的支撑架的两侧分别安装有一套所述的注液装置,所述的注液装置包括侧支架、注液筒、活塞、第一卷线轮、第二卷线轮、第三卷线轮和第四卷线轮;所述的侧支架内安装有一注液筒,所述的注液筒设有一端开口的空腔,所述的注液筒的另一端设有一出液管,所述的出液管的空腔与注液筒的空腔相通,所述的注液筒的出液管与涂抹筒的进液管通过管道连接,所述的注液筒的空腔内嵌有活塞,所述的活塞的一端与活塞杆的一端连接,所述的侧支架的一端设有一导向孔,所述的活塞杆的另一端穿过侧支架上的导向孔与推板连接,两推板通过第一连接板连接;

所述的侧支架的内外两侧分别设有一转动轴,所述的转动轴与侧支架为可转动连接,所述的侧支架外侧转动轴分别:通过单向轴承与第一卷线轮的中心孔连接、与第一主动齿轮的齿轮孔固定连接、通过传动装置与蜗杆的一端连接;所述的第一卷线轮的中心孔与第一卷簧的內端连接,所述的第一卷簧的外端与侧支架连接;所述的侧支架外侧还分别可转动连接有第一从动齿轮的齿轮孔和第二卷线轮的中心孔,所述的第一从动齿轮和第二卷线轮通过传动装置连接;所述的侧支架的内侧分别可转动连接有第四卷线轮的中心孔、导线轮的中心孔以及第二从动齿轮的齿轮孔;所述的侧支架内侧的转动轴通过单向轴承与第三卷线轮的中心孔连接,所述的第三卷线轮的中心孔与第二卷簧的內端连接,所述的第二卷簧的外端与侧支架连接;内侧的转动轴还与第二主动齿轮的齿轮孔固定连接,所述的第二主动齿轮与同侧第二从动齿轮相啮合,所述的第二从动齿轮和第四卷线轮通过传动装置连接;

所述的侧支架的上端设有第二耳板,所述的第二耳板上设有一通孔,所述的第二耳板上的通孔与连接轴为可转动连接,所述的第二卷线轮与主动链轮同轴连接,所述的连接轴的两侧分别与第一传动链轮和第二传动链轮的中心孔连接,所述的主动链轮与第一传动链轮通过第一链条连接,所述的第二传动链轮与从动链轮通过第二链条连接,所述的从动链轮与第四卷线轮同轴连接;第一夹具和第二夹具分别位于所述的涂抹筒的两端,所述的第一夹具包括装夹装置和两个卡板,所述的支撑架远离推板的一端有两个凸起,凸起内设有卡槽,所述的装夹装置的两端与卡板连接,所述的卡板卡在支撑架凸起的卡槽内;所述的侧支架的内侧设有一滑道板,所述的滑道板上设有一滑道,所述的第二夹具包括装夹装置和滑块,所述装夹装置的两侧与滑块连接,所述的滑块嵌在滑道板的滑道中;所述的第一卷线轮、第二卷线轮、第三卷线轮和第四卷线轮上缠绕有牵引线,缠绕在第一卷线轮上的牵引线的一端与第一卷线轮固定连接,另一端与卡板连接;缠绕在第二卷线轮上的牵引线的一端与第二卷线轮固定连接,另一端与推板连接;缠绕在第三卷线轮上的牵引线的一端与第三卷线轮固定连接,另一端绕过导线轮与第二夹具的装夹装置连接;缠绕在第四卷线轮上的牵引线的一端与第四卷线轮固定连接,另一端与推板连接;所述的离合装置包括旋转板、旋转轴、导向轴和拉杆;所述的旋转板上设有长方形导向孔,旋转板的一端与侧支架为可转动连接;所述的侧支架的两侧分别设有一水平向滑道槽,所述的滑道槽的槽口面积小于槽底面积,所述的旋转轴的一端与导向块连接,所述的导向块嵌在滑道槽的槽底,所述的旋转轴的另一端穿过滑道槽的槽口和旋转板上的长方形导向孔与从动齿轮的齿轮孔为可转动连接,所述的侧支架的两侧的滑道槽的一端设有固定板,所述的固定板和旋转轴之间通过定位弹簧连接,所述的定位弹簧将旋转轴和导向块顶在侧支架滑道槽的另一端;所述的侧支架的两侧分别设有一侧板,所述的侧板上设有一长方形导向孔,所述的导向轴的一端穿过侧支架一侧的侧板上的长方形导向孔与第二连接板的一端连接,所述的第二连接板的另一端设有一导向销轴,所述的导向销轴嵌在侧支架外侧的旋转板的长方形导向孔中,所述的导向轴的另一端嵌在侧支架内侧的旋转板的长方形导向孔中,所述的拉杆的一端与导向轴连接。

2.根据权利要求1所述的一种胃管润滑涂抹装置,其特征在于:所述的涂抹筒的空腔的内壁上设有一环形滑槽,涂抹筒的环形滑槽内嵌有一转动盘,所述的转动盘设有一中心孔,所述的转动盘的中心孔大于软管的直径,所述的毛刷辊的另一端与转动盘为可转动连接。

3.根据权利要求1所述的一种胃管润滑涂抹装置,其特征在于:所述的连接转动轴与蜗杆的传动装置为皮带传动装置或链传动装置。

4.根据权利要求1所述的一种胃管润滑涂抹装置,其特征在于:所述的连接第一从动齿轮和第二卷线轮的传动装置为皮带传动装置或链传动装置。

5.根据权利要求1所述的一种胃管润滑涂抹装置,其特征在于:所述的连接第二从动齿轮和第四卷线轮的传动装置为皮带传动装置或链传动装置。

6.根据权利要求1所述的一种胃管润滑涂抹装置,其特征在于:所述的第一主动齿轮的分度圆直径小于第一从动齿轮的分度圆直径,所述的第二主动齿轮的分度圆直径小于第二从动齿轮的分度圆直径。

7.根据权利要求1所述的一种胃管润滑涂抹装置,其特征在于:所述的装夹装置包括导向板,以及带有导向孔的第一夹板和第二夹板;所述的导向板上设有一长方形导向孔,所述的导向板的长方形导向孔内安装有一导向杆,所述的导向杆的两端分别穿过第一夹板和第二夹板上的导向孔和压缩弹簧与导向板长方形导向孔两端的壁连接;所述的第二夹板与背板的一端连接,所述的背板与旋钮的中心孔为可转动连接,所述的第一夹板和第二夹板的下端分别设有弧形缺口,两弧形缺口相对设置,第一夹板和第二夹板的上端设有弧形定位槽,两弧形定位槽相对设置。

8.根据权利要求1所述的一种胃管润滑涂抹装置,其特征在于:所述的侧支架的两侧分别设有导线板,所述的导线板上设有导线孔,所述的第二卷线轮和第四卷线轮上的牵引线的另一端分别穿过导线板上的导线孔与推板连接。
