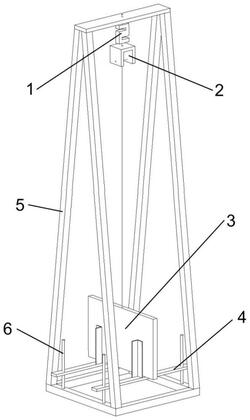

1.一种接触网吊弦冲击疲劳试验方法，所述冲击疲劳试验方法基于一种试验工装，所述试验工装的支架底部为正方形框架结构，两侧为人字形构件（5），该人字形构件（5）的四个支点与正方形框架的四角固定，人字形构件（5）的顶端设有横梁，横梁中部设有带拉力传感器的连接构件（1），连接构件（1）下部设有吊弦吊挂装置（2），人字形构件（5）在正方形框架的四个支点内侧分别设有与正方形框架水平面垂直的导轨（6），水平设置的限位承托构件（4）的中部设有夹持配重块（3）的角钢，两端设有与垂直的导轨（6）间隙配合的通孔；所述试验工装底部的限位承托构件（4），其高度具有调节功能，以满足不同长度吊弦的试验，且在试验结束吊弦破坏时起承托配重块的作用；其特征在于：所述冲击疲劳试验方法包括如下步骤：第一步、将吊弦固定于试验工装之上，试验工装在振动台面上，并在吊弦下端悬挂配重块；

第二步、 试验工装下部设有高度可调的限位承托构件，以限制在冲击试验过程中配重块的横向摆动；

第三步、控制振动台模拟的脉冲载荷峰值来施加载荷；

第四步、吊弦下端吊挂配重块，静态时模拟接触网平衡态时吊弦的受载；在脉冲载荷作用下，模拟吊弦在受电弓扫过接触网后吊弦的受载；

第五步、试验依靠振动台模拟冲击载荷来进行加载，整个试验工装固定在振动台的台面上，根据试验要求更换配重块重量，通过控制脉冲载荷的大小来实现对吊弦加载冲击载荷。

2.根据权利要求1所述的一种接触网吊弦冲击疲劳试验方法，其特征在于：所述振动台模拟脉冲载荷,使试验工装以一定的加速度向上冲击，通过配重块对吊弦的反作用力来进行加载。

3.根据权利要求1所述的一种接触网吊弦冲击疲劳试验方法，其特征在于：所述吊弦受到的冲击载荷大小由脉冲载荷的加速度及配重块共同决定。

4.根据权利要求1所述的一种接触网吊弦冲击疲劳试验方法，其特征在于：所述配重块采用薄钢板的形式。
