专利号: 2018110553521
申请人: 广东石油化工学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

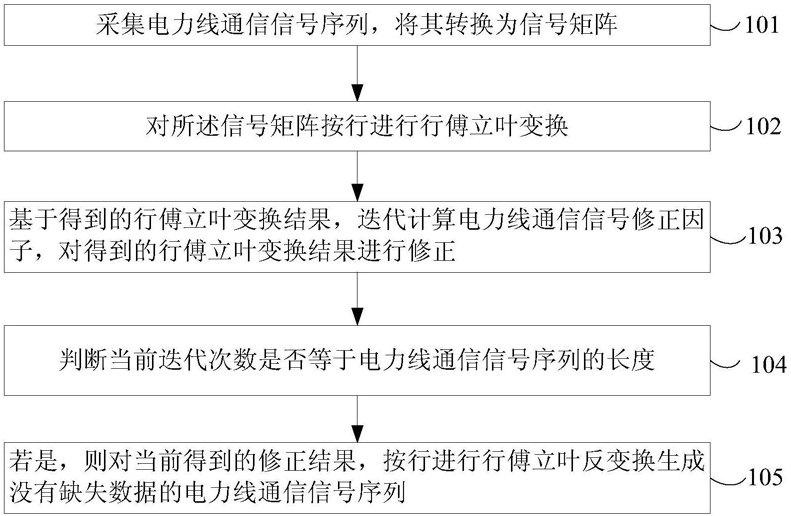

1.一种电力线通信信号重构方法,其特征在于,包括:采集电力线通信信号序列,将其转换为信号矩阵;

对所述信号矩阵按行进行行傅立叶变换;

基于得到的行傅立叶变换结果,迭代计算电力线通信信号修正因子,对得到的行傅立叶变换结果进行修正;

判断当前迭代次数是否等于电力线通信信号序列的长度;

若是,则对当前得到的修正结果,按行进行行傅立叶反变换生成没有缺失数据的电力线通信信号序列。

2.根据权利要求1所述的电力线通信信号重构方法,其特征在于,所述采集电力线通信信号序列,将其转换为信号矩阵包括:采集电力线通信信号序列pori=[P1,P2,…,PN],其中,N为电力线通信信号序列的长度;

按照电力线通信信号序列的先后次序,将电力线通信信号序列分为NR段,每段含有NC个数据, 其中,符号 表示上取整;

如果N

将分段后的数据重新排列为矩阵的形式,一段数据为一行,得到信号矩阵

3.根据权利要求2所述的电力线通信信号重构方法,其特征在于,所述对所述信号矩阵按行进行行傅立叶变换包括:信号矩阵P按行进行行傅立叶变换FR,得到矩阵 并记:矩阵 其中,

4.根据权利要求3所述的电力线通信信号重构方法,其特征在于,所述基于得到的行傅立叶变换结果,迭代计算电力线通信信号修正因子,对得到的行傅立叶变换结果进行修正包括:对第k-1步迭代得到的矩阵 按列进行列傅立叶变换FC,得到矩阵确定第k步的阈值矩阵Tk;

根据阈值矩阵Tk,调整矩阵tk,得到矩阵

对矩阵 按列进行列傅立叶反变换FC,得到电力线通信信号修正因子根据得到的电力线通信信号修正因子 修正矩阵 得到矩阵

5.根据权利要求4所述的电力线通信信号重构方法,其特征在于,所述阈值矩阵Tk中的元素Tk(i,j)表示为:sk=Smax+(k-1)△s

其中,tk-1(i,j)表示第k-1步列傅立叶变换得到的矩阵tk-1的第i行第j列元素,并且矩阵 Smax表示 中所有元素的最大值;Smin表示 中所有元素的最小值。

6.根据权利要求5所述的电力线通信信号重构方法,其特征在于,所述若是,则对当前得到的修正结果,按行进行行傅立叶反变换生成没有缺失数据的电力线通信信号序列包括:若k=N,则对得到的 按行进行行傅立叶反变换 得到矩阵重新排列矩阵Prec中的数据,得到没有缺失数据的电力线通信信号序列。

7.根据权利要求6所述的电力线通信信号重构方法,其特征在于,所述重新排列矩阵Prec中的数据,得到没有缺失数据的电力线通信信号序列包括:将得到的矩阵Prec的第一行数据作为第一段,第二行数据作为第二段,以此类推,最后一行数据作为最后一段,将这些段按照顺序连接起来,并截取前面的N个数据组成一数据序列,此数据序列就是没有缺失数据的电力线通信信号序列。
