专利号: 2018110605969
申请人: 芜湖乐佳自动化机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

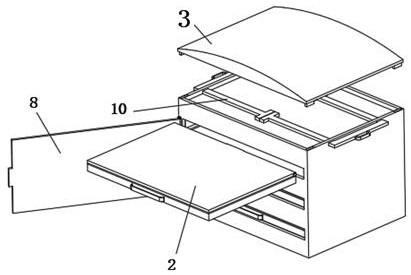

1.一种纽扣电池用包装纸盒,其特征在于:包括有纸盒本体(1)、纽扣电池包装组件(2)、压紧组件(10)和位于纸盒本体(1)顶部的瓦楞纸盖(3),所述瓦楞纸盖(3)的底部设有插销,所述纸盒本体(1)的顶部设有供插销插入的插槽,所述纽扣电池包装组件(2)设置在纸盒本体(1)的内部,所述压紧组件(10)设置在纽扣电池包装组件(2)的上方,所述纽扣电池包装组件(2)包括有若干个在竖直方向上等间隔设置的纽扣电池存放部件(4),两个所述纽扣电池存放部件(4)之间均设有一个呈水平设置的缓冲泡沫板(4a),所有所述纽扣电池存放部件(4)的结构相同且均包括有呈水平设置的U型安装板(4b)和为长方体结构的存放板(4c),所述U型安装板(4b)包括有第一滑板(4e)、第二滑板(4f)和固定板(4d),所述固定板(4d)设置在第一滑板(4e)和第二滑板(4f)的右端,所述存放板(4c)能够滑动的设置在第一滑板(4e)和第二滑板(4f)之间,所述第一滑板(4e)和第二滑板(4f)内均设有滑槽。

2.根据权利要求1所述的纽扣电池用包装纸盒,其特征在于:所述存放板(4c)的顶部设有若干个呈矩阵分布的存放孔(5),每个存放孔(5)的直径相同,所述存放板(4c)的顶部右端铰接有压紧盖(5a),所述压紧盖(5a)的底部设有若干个敞口向下的压紧帽(5b),每个所述压紧帽(5b)均对应一个压紧盖(5a),所述压紧帽(5b)内设有圆形橡胶。

3.根据权利要求2所述的纽扣电池用包装纸盒,其特征在于:所述存放板(4c)的顶部左端设有若干个沿存放板(4c)长度方向设置的安装孔(6),每个安装孔(6)内均设有伸缩弹簧(6a),所述存放板(4c)的上方设有用于与压紧盖(5a)抵触的弹性板(6b),所述弹性板(6b)固定在所有所述伸缩弹簧(6a)的顶部。

4.根据权利要求1所述的纽扣电池用包装纸盒,其特征在于:所述固定板(4d)的左端设有安装槽,所述安装槽内设有呈竖直设置的抵触板(7),所述抵触板(7)的上下两端均设有一个与固定板(4d)滑动配合的导滑条(7a),所述安装槽内设有若干个沿存放板(4c)长度方向间隔设置的复位弹簧(7b),所述复位弹簧(7b)与抵触板(7)的右端固定连接。

5.根据权利要求1所述的纽扣电池用包装纸盒,其特征在于:所述纸盒本体(1)的左端设有与纸盒本体(1)铰接的抵触门(8)和供存放板(4c)通过的通槽,所述抵触门(8)上设有磁铁,所述纸盒本体(1)上设有存放槽,该存放槽内设有与磁铁磁吸配合的铁块,每个存放板(4c)的左端均设有提手(8a)。

6.根据权利要求1所述的纽扣电池用包装纸盒,其特征在于:所述纸盒本体(1)的右端设有L型连接板(9),所述L型连接板(9)上设有连接槽(9a)。

7.根据权利要求1所述的纽扣电池用包装纸盒,其特征在于:所述压紧组件(10)包括有对称设置在纸盒本体(1)顶端的第一压紧板(10a)和第二压紧板(10b),所述第一压紧板(10a)和第二压紧板(10b)均为U型结构,所述第一压紧板(10a)和第二压紧板(10b)均与纸盒本体(1)滑动配合,所述第一压紧板(10a)和第二压紧板(10b)相对的一端均设有由橡胶材质制成的压紧块(10c)。

8.根据权利要求7所述的纽扣电池用包装纸盒,其特征在于:所述第一压紧板(10a)和第二压紧板(10b)上均设有拉手(10d),所述第一压紧板(10a)上设有限位板(10e),所述第二压紧板(10b)上设有与限位板(10e)插接配合的限位槽。
