1.一种新式的建筑工地用雾化降尘装置，包括风力机构(1)、雾化机构(2)、隐藏风力机构(3)，其特征在于：所述的风力机构(1)包括装置外壳一(1-1)、风机固定外壳(1-2)、发动机一(1-3)、风扇一(1-4)、伺服机(1-5)、弧形轨道凹槽(1-6)、网格栏(1-7)，风扇一(1-4)与发动机一(1-3)相连接，发动机一(1-3)与风机固定外壳(1-2)通过紧固螺钉相连接，风机固定外壳(1-2)与伺服机(1-5)相连接，伺服机(1-5)位于风机固定外壳(1-2)的下方，装置外壳一(1-1)上设置有弧形轨道凹槽(1-6)，伺服机(1-5)与弧形轨道凹槽(1-6)相适应，伺服机(1-5)与装置外壳一(1-1)相连接，装置外壳一(1-1)与装置外壳二(2-3)相连接，网格栏(1-7)与装置外壳一(1-1)相连接，网格栏(1-7)与装置外壳二(2-3)相连接，发动机一(1-3)与蓄电池(2-6)相连接；

雾化机构(2)包括浮动阀门(2-1)、入水口塞(2-2)、装置外壳二(2-3)、蒸发芯(2-4)、冷空气入口(2-5)、蓄电池(2-6)、蓄电池密封盖(2-7)，浮动阀门(2-1)与装置外壳二(2-3)相连接，浮动阀门(2-1)与水槽(2-3-2)相对应，入水口塞(2-2)与装置外壳二(2-3)通过通孔相适应，蒸发芯(2-4)位于水槽(2-3-2)的内部，蒸发芯(2-4)与蓄电池(2-6)相连接，蓄电池(2-6)与装置外壳二(2-3)通过凹槽相适应，装置外壳二(2-3)与蓄电池(2-6)相连接，蓄电池密封盖(2-7)与装置外壳二(2-3)通过凹槽相适应，装置外壳二(2-3)与蓄电池密封盖(2-

7)通过紧固螺钉相连接；

装置外壳二(2-3)上设置有入水通孔(2-3-1)、水槽(2-3-2)、L形凹槽(2-3-3)，入水通孔(2-3-1)与入水口塞(2-2)相适应，L形凹槽(2-3-3)与L形挂钩件(3-8)相适应；

隐藏风力机构(3)包括装置外壳三(3-1)、双面支撑气撑(3-2)、发动机二(3-3)、风扇二(3-4)、连接固定外壳(3-5)、连接横梁一(3-6)、连接横梁二(3-7)、L形挂钩件(3-8)、连接拉手(3-9)、支撑弹簧一(3-10)、密封固定盖(3-11)、滚轮固定件(3-12)、滚轮(3-13)、U形定位件(3-14)、双通孔固定盖(3-15)、控制拉杆(3-16)、支撑弹簧二(3-17)、L挂钩连接件(3-

18)，装置外壳三(3-1)与双面支撑气撑(3-2)通过紧固螺钉相连接，双面支撑气撑(3-2)的个数有四个，均匀的分布在装置外壳三(3-1)内部，连接横梁一(3-6)与两个平行的双面支撑气撑(3-2)通过焊接相连接，连接横梁一(3-6)的个数有两个，并且位置对称，连接横梁二(3-7)的一端与连接横梁一(3-6)通过焊接相连接，连接横梁二(3-7)的另一端与连接固定外壳(3-5)通过紧固螺钉相连接，连接固定外壳(3-5)与发动机二(3-3)通过紧固螺钉相连接，发动机二(3-3)与风扇二(3-4)相连接，L挂钩连接件(3-18)与装置外壳三(3-1)相适应，L挂钩连接件(3-18)与L形挂钩件(3-8)相连接，L形挂钩件(3-8)与装置外壳三(3-1)通过通孔相适应，L形挂钩件(3-8)与L形凹槽(2-3-3)相适应，L挂钩连接件(3-18)与连接拉手(3-

9)通过螺纹相啮合，连接拉手(3-9)穿过支撑弹簧一(3-10)，支撑弹簧一(3-10)的一端与L挂钩连接件(3-18)相连接，另一端与密封固定盖(3-11)相连接，密封固定盖(3-11)通过紧固螺钉与装置外壳三(3-1)相连接，密封固定盖(3-11)与连接拉手(3-9)通过通孔相适应，滚轮固定件(3-12)与装置外壳三(3-1)通过凹槽相适应，滚轮固定件(3-12)与滚轮(3-13)相连接，支撑弹簧二(3-17)与装置外壳三(3-1)通过凹槽相适应，支撑弹簧二(3-17)与U形定位件(3-14)相连接，U形定位件(3-14)与双通孔固定盖(3-15)通过通孔相适应，双通孔固定盖(3-15)通过紧固螺钉与装置外壳三(3-1)相连接，U形定位件(3-14)与滚轮固定件(3-

12)通过凹槽相适应，控制拉杆(3-16)与U形定位件(3-14)通过螺纹相啮合，控制拉杆(3-

16)与装置外壳三(3-1)通过通孔相适应；

装置外壳三(3-1)上设置有凹槽一(3-1-1)、凹槽二(3-1-2)，L挂钩连接件(3-18)和支撑弹簧一(3-10)均与凹槽一(3-1-1)相适应，U形定位件(3-14)和支撑弹簧二(3-17)均与凹槽二(3-1-2)相适应；

密封固定盖(3-11)上设置有圆形通孔(3-11-1)，圆形通孔(3-11-1)与连接拉手(3-9)相适应；

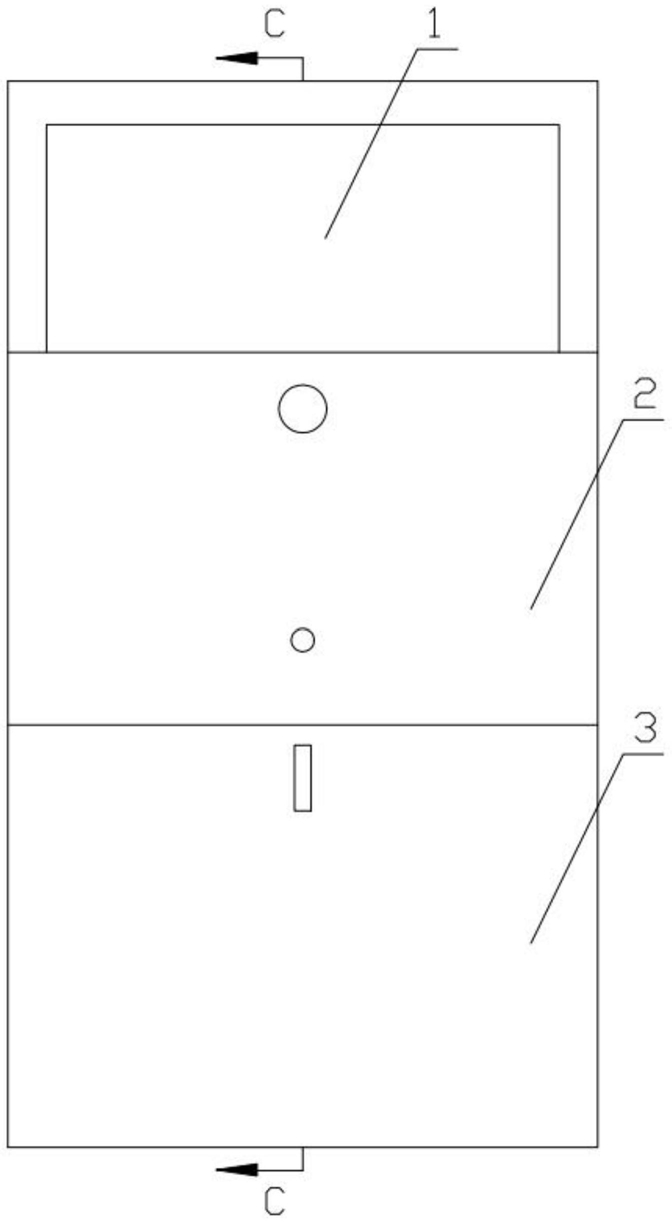

风力机构(1)与雾化机构(2)相连接，雾化机构(2)与隐藏风力机构(3)相连接，风力机构(1)位于雾化机构(2)的上方，雾化机构(2)位于隐藏风力机构(3)的上方。

2.根据权利要求1所述的一种新式的建筑工地用雾化降尘装置，其特征在于：所述的支撑弹簧一(3-10)和支撑弹簧二(3-17)的材料均为碳素钢。

3.根据权利要求1所述的一种新式的建筑工地用雾化降尘装置，其特征在于：所述的L形挂钩件(3-8)、连接拉手(3-9)、支撑弹簧一(3-10)、密封固定盖(3-11)和L挂钩连接件(3-

18)的个数均有两个，并且位置对称。

4.根据权利要求1所述的一种新式的建筑工地用雾化降尘装置，其特征在于：所述的滚轮固定件(3-12)、滚轮(3-13)、U形定位件(3-14)、双通孔固定盖(3-15)、控制拉杆(3-16)和支撑弹簧二(3-17)的个数均有四个，并且均匀的分布在装置外壳三(3-1)的底部。

5.根据权利要求1所述的一种新式的建筑工地用雾化降尘装置，其特征在于：所述的滚轮固定件(3-12)位于双面支撑气撑(3-2)的正下方。

6.根据权利要求1所述的一种新式的建筑工地用雾化降尘装置，其特征在于：所述的连接横梁一(3-6)和连接横梁二(3-7)的位置垂直。

7.根据权利要求1所述的一种新式的建筑工地用雾化降尘装置，其特征在于：所述的连接横梁一(3-6)和连接横梁二(3-7)的材料均为铁。

8.根据权利要求1所述的一种新式的建筑工地用雾化降尘装置，其特征在于：所述的网格栏(1-7)的材料为不锈钢。

9.根据权利要求1所述的一种新式的建筑工地用雾化降尘装置，其特征在于：所述的入水通孔(2-3-1)和冷空气入口(2-5)均与水槽(2-3-2)相连通。

10.根据权利要求1所述的一种新式的建筑工地用雾化降尘装置，其特征在于：所述的连接横梁二(3-7)和双面支撑气撑(3-2)位置空间垂直。
