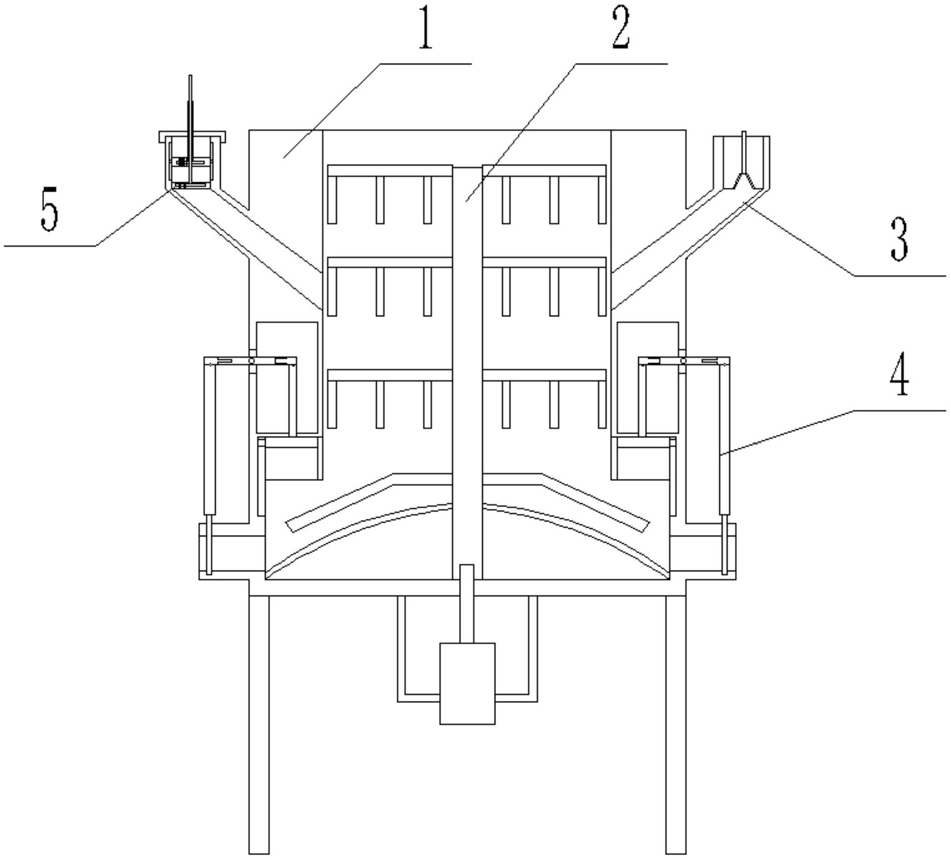

1.一种日常生活用搅拌装置，包括外壳(1)、搅拌装置(2)、固体配料装置(3)、阻挡装置(4)、液体配料装置(5)，其特征在于：所述外壳(1)由外壳主体(1-1)、斜槽(1-2)、通孔Ⅰ(1-

3)、轴孔(1-4)、凹槽Ⅰ(1-5)、排出口(1-6)、滑槽Ⅰ(1-7)、矩形孔(1-8)、通孔Ⅱ(1-9)、支杆(1-10)、弧形板(1-11)、滑槽Ⅱ(1-12)、凹槽Ⅱ(1-13)、通孔Ⅲ(1-14)、通孔Ⅳ(1-15)构成；

所述外壳主体(1-1)的顶端镂空，并且外壳主体(1-1)中间以及中间靠上的内壁向外壳主体(1-1)的内部凸出；所述斜槽(1-2)设置在外壳主体(1-1)的中间靠上的位置；所述凹槽Ⅰ(1-

5)设置在外壳主体(1-1)壁的内部；所述通孔Ⅰ(1-3)设置在外壳主体(1-1)的外侧，并且通孔Ⅰ(1-3)与凹槽Ⅰ(1-5)相互连通；所述轴孔(1-4)设置在通孔Ⅰ(1-3)内；所述凹槽Ⅱ(1-13)通过焊接固定连接在外壳主体(1-1)凸起部分的下端；所述通孔Ⅲ(1-14)设置在外壳主体(1-1)凸起部分的底端，并且通孔Ⅲ(1-14)与凹槽Ⅰ(1-5)、凹槽Ⅱ(1-13)相互连通；所述滑槽Ⅱ(1-12)设置在外壳主体(1-1)内壁上，并且滑槽Ⅱ(1-12)与凹槽Ⅱ(1-13)相互连通；所述通孔Ⅱ(1-9)设置在外壳主体(1-1)的底端中心；所述排出口(1-6)设置在外壳主体(1-1)的侧面下端；所述矩形孔(1-8)设置在排出口(1-6)内，并且矩形孔(1-8)与外壳主体(1-1)内部连通；所述滑槽Ⅰ(1-7)设置在排出口(1-6)上，并且滑槽Ⅰ(1-7)与矩形孔(1-8)相互连通，滑槽Ⅰ(1-7)贯穿排出口(1-6)的上端；所述弧形板(1-11)通过焊接固定连接在外壳主体(1-1)的内部底端；所述通孔Ⅳ(1-15)设置在弧形板(1-11)的顶端中心；

所述搅拌装置(2)由电机支架(2-1)、电机(2-2)、轴(2-3)、搅拌杆Ⅰ(2-4)、搅拌杆Ⅱ(2-

5)、搅拌杆Ⅲ(2-6)、搅拌杆Ⅳ(2-7)构成；所述电机(2-2)通过螺纹固定连接在电机支架(2-

1)上；所述轴(2-3)设置在电机(2-2)的转轴上；所述搅拌杆Ⅳ(2-7)的一端通过焊接固定连接在轴(2-3)；所述搅拌杆Ⅰ(2-4)的一端通过焊接固定连接在搅拌杆Ⅳ(2-7)的另一端，并且搅拌杆Ⅰ(2-4)与搅拌杆Ⅳ(2-7)之间的夹角为150°；所述搅拌杆Ⅲ(2-6)的一端通过焊接固定连接在轴(2-3)上；所述搅拌杆Ⅱ(2-5)通过焊接固定连接在搅拌杆Ⅲ(2-6)的下端；

所述固定配料装置(3)由矩形桶(3-1)、拉杆(3-2)、活动板(3-3)、槽(3-4)、斜筒(3-5)、滑块Ⅰ(3-6)、连接板(3-7)构成；所述槽(3-4)设置在矩形桶(3-1)的内壁上；所述连接板(3-

7)的两端均通过铰链活动连有活动板(3-3)；所述活动板(3-3)的两侧通过焊接固定连有滑块Ⅰ(3-6)；所述滑块Ⅰ(3-6)的截面为圆形，并且滑块Ⅰ(3-6)与槽(3-4)过盈配合；所述斜筒(3-5)通过焊接固定连接在矩形桶(3-1)的下端；所述拉杆(3-2)的下端通过焊接固定连接在连接板(3-7)的上端；所述矩形桶(3-1)是透明的，并且矩形桶(3-1)上设有刻度；

所述阻挡装置(4)由挡板(4-1)、活动杆Ⅰ(4-2)、滑动杆Ⅰ(4-3)、套筒(4-4)、中心轴(4-

5)、滑动杆Ⅱ(4-6)、活动杆Ⅱ(4-7)、压板(4-8)、滑块Ⅱ(4-9)构成；所述活动杆Ⅰ(4-2)的下端通过焊接固定连有挡板(4-1)，活动杆Ⅰ(4-2)的上端通过铰链活动连有滑动杆Ⅰ(4-3)；所述套筒(4-4)的左右两侧均设有圆形滑槽；所述滑动杆Ⅰ(4-3)与套筒(4-4)左侧的圆形滑槽间隙配合；所述滑动杆Ⅱ(4-6)与套筒(4-4)右侧的圆形滑槽间隙配合；所述中心轴(4-5)设置在套筒(4-4)的中心，并且中心轴(4-5)的轴线与套筒(4-4)的轴线相互垂直；所述活动杆Ⅱ(4-7)上端通过铰链活动连接在滑动杆Ⅱ(4-6)的下端，活动杆Ⅱ(4-7)的下端通过焊接固定连有压板(4-8)；所述压板(4-8)的侧面设有滑块Ⅱ(4-9)；

所述液体配料装置(5)由盖(5-1)、圆筒(5-2)、配料装置(5-3)、连接筒(5-4)构成；所述圆筒(5-2)的下端通过焊接固定连有连接筒(5-4)；所述盖(5-1)通过螺纹连接在圆筒(5-2)的上端；所述配料装置(5-3)设置在圆筒(5-2)的内部；

所述圆筒(5-2)由圆筒主体(5-2-1)、竖槽(5-2-2)构成；所述竖槽(5-2-2)设置在圆筒主体(5-2-1)的内壁上；所述圆筒主体(5-2-1)是透明的，并且圆筒主体(5-2-1)上设有刻度；

所述配料装置(5-3)由计量装置(5-3-1)、排放装置(5-3-2)构成；所述排放装置(5-3-

2)设置在计量装置(5-3-1)的下端，并且排放装置(5-3-2)与计量装置(5-3-1)配合；

所述计量装置(5-3-1)由滑块Ⅲ(5-3-1-1)、胶塞Ⅰ(5-3-1-2)、排液孔Ⅰ(5-3-1-3)、排液孔Ⅱ(5-3-1-4)、转盘(5-3-1-5)、杆(5-3-1-6)、圆孔(5-3-1-7)构成；所述胶塞Ⅰ(5-3-1-2)的两侧通过粘合设有滑块Ⅲ(5-3-1-1)，并且胶塞Ⅰ(5-3-1-2)的内部设有内腔；所述排液孔Ⅰ(5-3-1-3)设置在胶塞Ⅰ(5-3-1-2)左半部分；所述转盘(5-3-1-5)与胶塞Ⅰ(5-3-1-2)的内腔配合；所述排液孔Ⅱ(5-3-1-4)设置在转盘(5-3-1-5)的左半部分；所述杆(5-3-1-6)穿过胶塞Ⅰ(5-3-1-2)固定连接在转盘(5-3-1-5)的上端；所述圆孔(5-3-1-7)设置在干(5-3-1-

6)的内部，并且圆孔(5-3-1-7)贯穿转盘(5-3-1-5)、胶塞Ⅰ(5-3-1-2)的中心；所述胶塞Ⅰ(5-

3-1-2)与圆筒主体(5-2-1)过盈配合；所述滑块Ⅲ(5-3-1-1)与竖槽(5-2-2)间隙配合；

所述排放装置(5-3-2)由胶塞Ⅱ(5-3-2-1)、圆盘(5-3-2-2)、排液孔Ⅲ(5-3-2-3)、排液孔Ⅳ(5-3-2-4)、推杆(5-3-2-5)构成；所述胶塞Ⅱ(5-3-2-1)内部设有内腔，并且排液孔Ⅲ(5-3-2-2)设置在胶塞Ⅱ(5-3-2-1)的左半部分；所述圆盘(5-3-2-2)与胶塞Ⅱ(5-3-2-1)上的内腔配合，并且圆盘(5-3-2-2)的左半部分设有排液孔Ⅳ(5-3-2-4)；所述推杆(5-3-2-5)的下端穿过胶塞Ⅱ(5-3-2-1)并且固定连接在圆盘(5-3-2-2)的中心；所述推杆(5-3-2-5)与圆孔(5-3-1-7)间隙配合；所述胶塞Ⅱ(5-3-2-1)与圆筒主体(5-2-1)过盈配合；

所述连接筒(5-4)、斜筒(3-5)均连接在外壳主体(1-1)的侧面，并且连接筒(5-4)、斜筒(3-5)分别与斜槽(1-2)相互连通；所述电机支架(2-1)通过粘合固定连接在外壳主体(1-1)的下端；所述轴(2-3)与通孔Ⅱ(1-9)、通孔Ⅳ(1-15)配合；所述挡板(4-1)与滑槽Ⅰ(1-7)间隙配合；所述中心轴(4-5)与轴孔(1-4)配合；所述套筒(4-4)与通孔Ⅰ(1-3)配合；所述活动杆Ⅱ(4-7)的上端位于凹槽Ⅰ(1-5)内，并且活动杆Ⅱ(4-7)的下端与通孔Ⅲ(1-14)间隙配合；所述压板(4-8)与凹槽Ⅱ(1-13)间隙配合；所述滑块Ⅱ(4-9)与滑槽Ⅱ(1-12)间隙配合。

2.根据权利要求1所述的一种日常生活用搅拌装置，其特征在于：所述矩形孔(1-8)、固体配料装置(3)、阻挡装置(4)、液体配料装置(5)均设有多个。

3.根据权利要求1所述的一种日常生活用搅拌装置，其特征在于：所述旋转杆(5-3-1-

6)，杆(5-3-1-6)带动转盘(5-3-1-5)转动。

4.根据权利要求1所述的一种日常生活用搅拌装置，其特征在于：所述推杆(5-3-2-5)转动带动圆盘(5-3-2-2)转动。
