专利号: 2018110669706
申请人: 周律丞
专利类型:发明专利
专利状态:已下证
专利领域: 服饰缝纫用品;珠宝
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

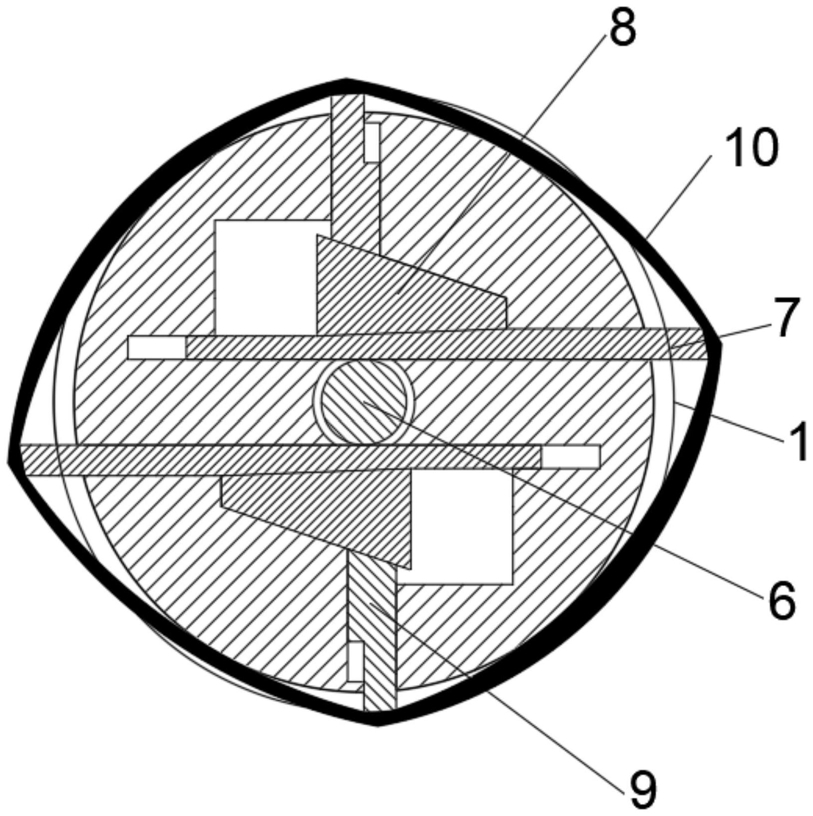

1.一种伸缩纽扣,其特征在于,包括:纽扣本体(1)、转柱(5)、弹性圈和第一伸缩杆(7),所述转柱(5)转动设置于纽扣本体(1)的中心位置处,转柱(5)的上端活动设置有卡条(4),纽扣本体( 1) 上开设有用于卡条(4)插入的卡槽(3);转柱(5)的下端同轴连接有齿轮(6),齿轮(6)的两侧均啮合有一个所述第一伸缩杆(7),第一伸缩杆(7)的一侧面设置有用于与齿轮(6)啮合的齿条,所述弹性圈套在所述纽扣本体(1)的外围表面,两个所述第一伸缩杆(7)的外端端头连接所述弹性圈;

每个所述第一伸缩杆(7)背离齿轮(6)的侧壁上固定有楔形块(8),楔形块(8)的外侧壁接触连接有第二伸缩杆(9),第二伸缩杆(9)的外端端头连接所述弹性圈。

2.根据权利要求1所述的一种伸缩纽扣,其特征在于,所述齿轮(6)、第一伸缩杆(7)、楔形块(8)及第二伸缩杆(9)均活动设置于纽扣本体(1)的内部,纽扣本体(1)在相应位置开设有供楔形块(8)活动的活动空间,且纽扣本体(1)上开设有供第一伸缩杆(7)及第二伸缩杆(9)滑动穿出的开口。

3.根据权利要求2所述的一种伸缩纽扣,其特征在于,第二伸缩杆(9)上设置有用于防止第二伸缩杆(9)脱出于所述开口的限位台阶,所述纽扣本体(1)在相应的开口位置设置有用于限位台阶抵靠的凸出部。

4.根据权利要求2或3所述的一种伸缩纽扣,其特征在于,所述第二伸缩杆(9)与楔形块(8)相接触的面为倾斜状的斜面,第二伸缩杆(9)的斜面与楔形块(8)的斜面相适配,所述楔形块(8)的斜面自远离第一伸缩杆(7)外端端头的一侧向靠近第一伸缩杆(7)外端端头的一侧逐渐降低。

5.根据权利要求1所述的一种伸缩纽扣,其特征在于,纽扣本体(1)的外围表面向内开设有用于放置弹性圈的环形槽(11)。

6.根据权利要求1所述的一种伸缩纽扣,其特征在于,在纽扣本体(1)的上表面中心处开设有圆柱形的转槽(2),所述卡槽(3)开设于转槽(2)的槽壁上,卡条(4)水平的设置在转槽(2)中。

7.根据权利要求1所述的一种伸缩纽扣,其特征在于,所述弹性圈为橡皮圈(10)。

8.根据权利要求1或6所述的一种伸缩纽扣,其特征在于,所述转柱(5)上设置有滑孔,卡条(4)滑动设置于滑孔内。

9.一种伸缩纽扣使用方法,其特征在于,采用权利要求1-8任一项所述的一种伸缩纽扣,包括如下步骤:A.转动转柱(5),齿轮(6)转动,使与齿轮(6)啮合的两个第一伸缩杆(7)同时向外顶出于纽扣本体(1),并张开弹性圈;

B.同时,与第一伸缩杆(7)固定连接的楔形块(8)抵靠于第二伸缩杆(9),第二伸缩杆(9)沿楔形块(8)的斜面向外侧平移,以张开弹性圈,纽扣的整体尺寸变大;

C.当转动转柱(5)至卡条(4)对准卡槽(3)位置时,移动卡条(4),使卡条(4)插入卡槽(3)中,完成第一伸缩杆(7)与第二伸缩杆(9)位置的固定。
