专利号: 2018110714631
申请人: 重庆文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

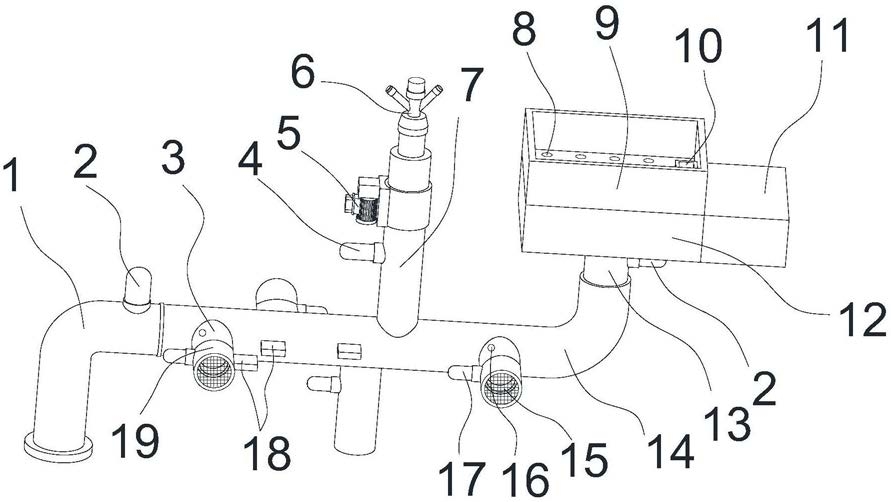

1.一种立体绿化智能节水灌溉系统,其特征在于,

包括主水管道、水源龙头、分支管组件、喷灌机构、连接管、储水槽、控制箱、电源盒、控制器、第一电动阀门和传感器,所述水源龙头与所述主水管道螺纹连接,并位于所述主水管道一侧,所述分支管组件设置于所述主水管道圆周方向上,所述喷灌机构设置于所述主水管道的上方,所述连接管与所述主水管道固定连接,并位于远离所述水源龙头一侧,所述储水槽与所述连接管固定连接,并位于远离所述主水管道一侧,所述控制箱与所述储水槽固定连接,并位于所述储水槽一侧,所述电源盒设置于所述控制箱内,所述控制器设置于所述电源盒内,所述第一电动阀门的数量为两个,两个所述第一电动阀门分别设置于所述水源龙头和所述连接管上,所述传感器的数量为多个,多个所述传感器分别设置于所述主水管道和所述分支管组件上;

所述分支管组件包括水流管道、水流开关、防杂质管道和第二电动阀门,所述水流管道固定连接于所述主水管道圆周方向上,所述水流开关的数量为多个,多个所述水流开关分别设置于所述水流管道内壁四周,所述防杂质管道与所述水流管道固定连接,并位于远离所述主水管道一侧,所述第二电动阀门设置于所述水流管道和所述防杂质管道之间;

所述喷灌机构包括输水管道、第三电动阀门、水泵和喷头,所述输水管道与所述主水管道固定连接,并位于所述主水管道的上方,所述第三电动阀门设置于所述输水管道上,所述水泵固定连接于所述输水管道上,并位于所述第三电动阀门的上方,所述喷头与所述输水管道固定连接,并位于所述输水管道的上方。

2.如权利要求1所述的灌溉系统,其特征在于,

所述灌溉系统还包括挡板,所述挡板与所述防杂质管道固定连接,并位于远离所述水流管道一侧。

3.如权利要求1所述的灌溉系统,其特征在于,

所述灌溉系统具有出水孔,所述出水孔为多个,多个所述出水孔分别设置于所述水流管道外壁,且每一所述出水孔与每一所述水流开关相对设置。

4.如权利要求1所述的灌溉系统,其特征在于,

所述灌溉系统还包括集水池,所述集水池与所述储水槽固定连接,并位于所述储水槽的上方。

5.如权利要求4所述的灌溉系统,其特征在于,

所述灌溉系统具有通孔,所述通孔为多个,多个所述通孔设置于所述集水槽底部。

6.如权利要求5所述的灌溉系统,其特征在于,

所述灌溉系统还包括过滤网,所述过滤网设置于所述集水池和所述储水槽之间。

7.如权利要求6所述的灌溉系统,其特征在于,

所述灌溉系统还包括物料槽,所述物料槽设置于所述集水槽内。

8.如权利要求1所述的灌溉系统,其特征在于,

所述灌溉系统还包括防水层,所述防水层设置于所述控制箱外侧。

9.如权利要求1所述的灌溉系统,其特征在于,

所述灌溉系统还包括USB接口,所述USB接口设置于所述电源盒上。

10.如权利要求1所述的灌溉系统,其特征在于,

所述灌溉系统还包括显示屏和开关,所述显示屏设置于所述控制箱内,且与所述电源盒相对设置,所述开关设置于所述电源盒上。
