1.一种含有铋缺陷的单斜相的氧化铋光催化剂制备方法，其特征在于，所述制备方法包括：

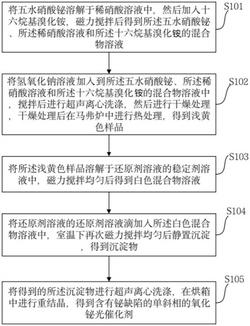

步骤S101,将五水硝酸铋溶解于稀硝酸溶液中，然后加入十六烷基溴化铵，磁力搅拌后得到所述五水硝酸铋、所述稀硝酸溶液和所述十六烷基溴化铵的混合物溶液；

步骤S102，将氢氧化钠溶液加入到所述五水硝酸铋、所述稀硝酸溶液和所述十六烷基溴化铵的混合物溶液中，搅拌后进行超声离心洗涤，然后进行干燥处理，干燥处理后在马弗炉中进行热处理，得到浅黄色样品；

步骤S103，将所述浅黄色样品溶解于稳定剂溶液中，磁力搅拌均匀后得到白色混合物溶液，所述稳定剂溶液包括稳定剂和去离子水，所述稳定剂为聚乙烯吡咯烷酮；

步骤S104，将还原剂溶液滴加入所述白色混合物溶液中，室温下再次磁力搅拌均匀后静置沉淀，得到沉淀物，所述还原剂溶液包括还原剂和去离子水，所述还原剂为硼氢化钠；

步骤S105，将得到的所述沉淀物进行超声离心洗涤，在烘箱中进行重结晶，得到含有铋缺陷的单斜相的氧化铋光催化剂，所述含有铋缺陷的单斜相的氧化铋光催化剂由无规则片状的组成。

2.如权利要求1所述的制备方法，其特征在于，所述五水硝酸铋与所述十六烷基溴化铵的质量比为2:1。

3.如权利要求1所述的制备方法，其特征在于，所述稀硝酸溶液与所述氢氧化钠溶液的体积比为1:10。

4.如权利要求1所述的制备方法，其特征在于，所述离心洗涤包括分别先后用乙醇、去离子水各洗涤3次。

5.一种含有铋缺陷的单斜相的氧化铋光催化剂，其特征在于，所述含有铋缺陷的单斜相的氧化铋光催化剂由权利要求1‑4任意一项所述的制备方法制备而成；

所述含有铋缺陷的单斜相的氧化铋光催化剂在可见光照射的条件下对NO的去除率为

22％‑32％。

6.一种含有铋缺陷的四角相的氧化铋光催化剂制备方法，其特征在于，所述制备方法包括：

步骤S201，将五水硝酸铋溶解于稀硝酸溶液中，然后加入十六烷基溴化铵，磁力搅拌后得到所述五水硝酸铋、所述稀硝酸溶液和所述十六烷基溴化铵的混合物溶液；

步骤S202，将草酸加入到所述五水硝酸铋、所述稀硝酸溶液和所述十六烷基溴化铵的混合物溶液中，搅拌后进行超声洗涤，然后进行干燥处理，干燥处理后在马沸炉中进行热处理，得到黄色粉末；

步骤S203，将所述黄色粉末溶解于稳定剂溶液中，磁力搅拌均匀后得到白色混合物溶液，所述稳定剂溶液包括稳定剂和去离子水，所述稳定剂为聚乙烯吡咯烷酮；

步骤S204，将还原剂溶液滴加入所述白色混合物溶液中，室温下再次磁力搅拌均匀后静置沉淀，得到沉淀物，所述还原剂溶液包括还原剂和去离子水，所述还原剂为硼氢化钠；

步骤S205，将得到的所述沉淀物进行超声离心洗涤，在烘箱中进行重结晶，得到含有铋缺陷的四角相的氧化铋光催化剂，所述含有铋缺陷的四角相的氧化铋光催化剂由棒状纳米结构和圆形颗粒组成。

7.如权利要求6 所述的制备方法，其特征在于，所述五水硝酸铋、所述十六烷基溴化铵、所述草酸的质量比为2:1：4。

8.一种含有铋缺陷的四角相的氧化铋光催化剂，其特征在于，所述含有铋缺陷的四角相的氧化铋光催化剂由权利要求6‑7任意一项所述的制备方法制备而成；

所述含有铋缺陷的四角相的氧化铋光催化剂在可见光照射的条件下对NO的去除率为

41％‑50％。
