专利号: 2018110742862
申请人: 郑鑫
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

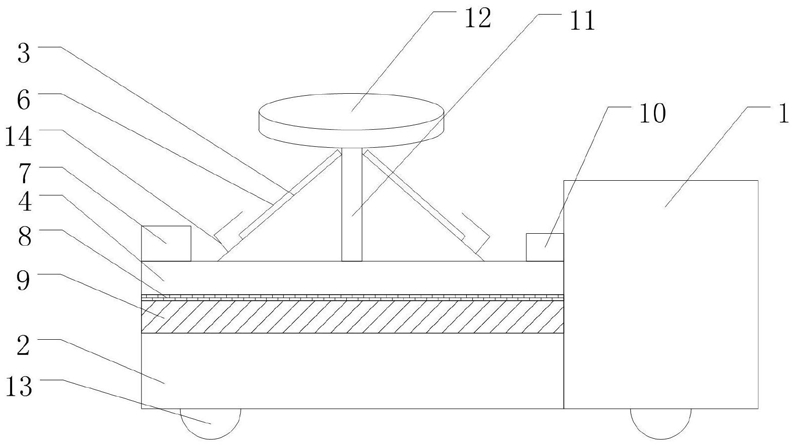

1.一种公路绿色环保降尘喷雾车,其中,包括:

驾驶室,其内设置有控制系统;

车身,其设置在所述驾驶室的后方;所述车身的上方设置有储水箱;所述储水箱设置为上部敞开的方形结构;所述储水箱的上方设置有盖体;所述盖体包括第一盖体和第二盖体;

所述第一盖体设置为以所述储水箱的上表面中心点为最高点的锥形盖体,所述第二盖体为由4个分盖体首尾相接构成的方环形盖体;所述分盖体的第一侧边与所述储水箱的上表面边缘以可折叠并可沿所述储水箱的边缘转动的方式连接固定;所述分盖体的第二侧边与所述第一侧边相对,所述第二侧边分别与所述第一盖体的外缘活动连接;

自发电机构,其包括太阳能电池片和蓄电池;所述太阳能电池片覆盖在所述第一盖体上方;所述蓄电池设置在所述车身内,并与所述太阳能电池片连接;

过滤机构,其包括过滤网和过滤层;所述过滤网设置为与所述第二盖体适配的方环形;

所述过滤网可拆卸的设置在所述第一盖体和所述储水箱的边缘之间,并位于所述第二盖体的下方;所述过滤层设置在所述过滤网的下方,以对流至所述过滤网的水流进行过滤;

喷雾机构,其包括水泵、转轴和喷雾头;所述转轴以可相对于所述储水箱旋转的方式竖直设置在所述储水箱的上方,并由所述第一盖体的中心凸出所述第一盖体外部;所述喷雾头设置在所述转轴的顶端;所述水泵连接至所述储水箱,以将所述储水箱内的水由所述转轴导入所述喷雾头,并由所述喷雾头喷洒至周围环境中;

驱动机构,其为受控于所述控制系统的驱动电机;所述驱动电机连接至所述蓄电池,以由所述蓄电池获得电能,并驱动所述分盖体或所述转轴的转动,以及所述水泵的开闭;

驱动轮,其设置在所述驾驶室和车身的下方,以驱动所述驾驶室和车身移动。

2.如权利要求1所述的公路绿色环保降尘喷雾车,其中,所述分盖体和第一盖体以及储水箱的边缘的连接处均设置有密封圈。

3.如权利要求1所述的公路绿色环保降尘喷雾车,其中,环绕所述第一盖体和第二盖体的连接处的第一盖体的边缘设置有拦截网;所述拦截网由第一拦截网和第二拦截网组成;

所述第一拦截网与第二拦截网相互垂直,呈横截面为L形的设置,所述第一拦截网的边缘连接至所述第一盖体,并使所述第一拦截网与所述第一盖体垂直,以使所述第二拦截网与所述第一盖体的表面平行。

4.如权利要求3所述的公路绿色环保降尘喷雾车,其中,所述拦截网的网目大于所述过滤网的网目。

5.如权利要求1所述的公路绿色环保降尘喷雾车,其中,所述转轴包括第一转轴和第二转轴;所述第一转轴套设在所述第二转轴的外部,所述第一转轴的底端连接所述驱动电机,以由所述驱动电机驱动旋转;所述喷雾头设置在所述第二转轴的顶端;沿所述第一转轴的纵向延伸方向,在所述第一转轴的侧壁上均匀开设有3-5个长方形凹槽;所述凹槽内设置有清洁刷;所述清洁刷的刷柄的一端与所述凹槽靠近所述第一转轴底端的一侧以可折叠的方式连接固定。

6.如权利要求5所述的公路绿色环保降尘喷雾车,其中,所述清洁刷与所述凹槽的连接方式具体为:所述清洁刷和凹槽通过连接轴连接;所述连接轴的第一端连接至所述清洁刷,第二端连接至所述凹槽,且所述连接轴为可伸缩设置,以在所述连接轴伸长时,使所述清洁刷由所述凹槽内伸出,并使所述清洁刷的刷毛与所述太阳能电池板的表面贴合。

7.如权利要求1所述的公路绿色环保降尘喷雾车,其中,所述喷雾头为中部空心的圆盘,环绕所述圆盘的边缘开设有喷雾口,并使所述喷雾口的方向可调。

8.如权利要求1所述的公路绿色环保降尘喷雾车,其中,所述过滤层包括搁置槽和净化层;所述搁置槽的底面设置为镂空状,顶面敞开,所述过滤网设置在所述搁置槽的上方,且边缘分别与所述搁置槽的内壁相抵顶;所述净化层设置在所述搁置槽内;所述净化层包括粗砂过滤层和细沙净化层;所述粗砂过滤层位于所述细沙净化层的上方。

9.如权利要求1所述的公路绿色环保降尘喷雾车,其中,所述驱动轮的上方设置有喷水孔,所述喷水孔通过管路与所述储水箱液体相通;所述喷水孔上设置有电控阀,所述电控阀连接至所述驱动轮,所述电控阀在所述驱动轮旋转时打开。
