专利号: 2018110836018
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

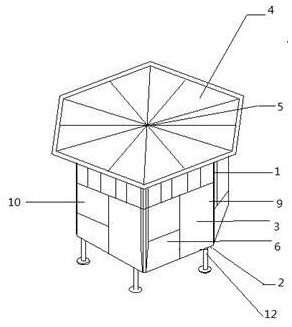

1.一种可折叠快装休息亭,包括LED灯、镜子、可拆卸椅子,其特征在于,还包括主体部分(1)和底座部分(2);所述的主体部分(1)包括矩形墙板(3)、太阳能光伏发电顶板(4)以及中心轴面(5);所述的太阳能光伏发电顶板(4)的一端与中心轴面(5)的一端连接;所述的矩形墙板(3)的一端与中心轴面(5)的一端连接;所述的矩形墙板(3)上设置有可折叠内置墙板(6);所述的可折叠内置墙板(6)的两面各折合有内墙(7);所述的内墙(7)上安装有镜子;

所述的镜子上方安装有LED灯;所述的内墙(7)下安装有可折叠木板(8);所述的矩形墙板(3)折合有外墙(9);外墙(9)上折合有外窗(10);

所述的底座部分(2)包括由底板(11)和可伸缩支撑脚(12);所述的可伸缩支撑脚(12)安装在底板(11)的顶点处。

2.一种可折叠快装休息亭,包括LED灯、镜子、可拆卸椅子,其特征在于,还包括主体部分(1)和底座部分(2);所述的主体部分(1)包括矩形墙板(3)、太阳能光伏发电顶板(4)以及中心轴(5);所述的太阳能光伏发电顶板(4)的一端点与中心轴(5)的上顶点铰接;每面矩形墙板(3)侧面的太阳能光伏发电顶板(4)向上翻折到长直角边处于水平面上,每块太阳能光伏发电顶板(4)以各自的直角边为轴翻折,能够拼合为一块完整的六边形顶板;一开始固定未变形时每个太阳能光伏发电顶板(4)的一个三角顶点固定在中心轴(5)的顶点出处,处在相邻两片的矩形墙板(3)之间,当进行变形时,绕顶点旋转折叠,展开状态时太阳能光伏发电顶板(4)的三角形的边缘线搭接在相邻两片的矩形墙板(3)的上端线上;所述的矩形墙板(3)的内侧竖直一端与中心轴(5)连接,沿着中心轴(5)的轴线方向进行固定连接的;所述的矩形墙板(3)外侧竖直端线上设置有内置墙板(6),所述的内置墙板(6)通过抽拉的方式从矩形墙板(3)分离出来;所述的内置墙板(6)的两面各折合有内墙(7);所述的内墙(7)上安装有镜子;内墙(7)的上半部分为镜子,下半部分为可折叠木板(8),;所述的镜子上方安装有LED灯;所述的内墙(7)下安装有可折叠木板(8),可以向上翻折到水平位置,作为桌面;所述的矩形墙板(3)折合有外墙(9);外墙(9)上折合有外窗(10);

所述的底座部分(2)包括底板(11)和可伸缩支撑脚(12);所述的可伸缩支撑脚(12)安装在底板(11)的顶点处。

3.根据权利要求1或2所述的一种可折叠快装休息亭,其特征在于,所述的主体部分(1)的长宽高设置为2000mm,宽826mm,360mm。

4.根据权利要求1或2所述的一种可折叠快装休息亭,其特征在于,所述的太阳能光伏发电顶板(4)有12块,形状为直角三角形;两个相邻拼接太阳能光伏发电顶板(4)的直角边拼在一起形成一个等边三角形,六个等边三角形的顶点绕中心轴(5)的顶部拼成一个六角形整体顶板。

5.根据权利要求1或2所述的一种可折叠快装休息亭,其特征在于,所述的矩形墙板(3)材质为钢板。

6.根据权利要求1或2所述的一种可折叠快装休息亭,其特征在于,所述的外墙(9)材质为钢板;所述的外窗(10)材质为有机玻璃。

7.根据权利要求1或2所述的一种可折叠快装休息亭,其特征在于,还包括凹槽,所述的底板(10)形状为六边形,底板(10)从中心点到每个顶点都设有凹槽。

8.根据权利要求7所述的一种可折叠快装休息亭,其特征在于,所述的可伸缩支撑脚(12)安装在底板(11)的6个顶点处。

9.根据权利要求1或2所述的一种可折叠快装休息亭,其特征在于,所述的主体部分(1)变形前为一个固定于中心轴(5)一侧的长方体装置。
