专利号: 2018110871261
申请人: 淮北创之社信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

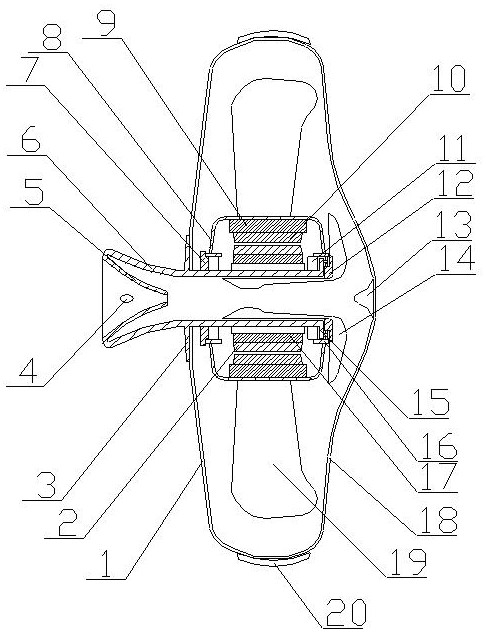

1.一种双叶片反旋风扇,其特征是:由主体装置和气流流动装置组成,主体装置由后扇叶罩、固定环、分流孔、扩流罩、定子、集流岛、前扇叶罩和固定扣组成,扩流罩置于定子一端内,所述扩流罩壁上开有多个分流孔,固定环置于定子外侧壁上,且靠近扩流罩,后扇叶罩中部套置于定子上,且和固定环相连接,所述后扇叶罩为弧形壳状结构,前扇叶罩置于后扇叶罩上,且通过固定扣和前扇叶罩相连接,集流岛置于前扇叶罩中部,且位于前扇叶罩和后扇叶罩形成的空腔内,所述集流岛为圆台状结构,且小圆面朝向定子另一端,大圆面和前扇叶罩相连接,所述集流岛的中心线和定子的中心线在同一条水平线上,气流流动装置由永磁体、端盖、外转子壳体、外转子铁芯、线圈、轴承、内转子、内扇叶、限位环、固定套、内定子铁芯、外扇叶、传动轴、传动齿轮和陶瓷环组成,两个固定套分别通过轴承置于定子外侧,且分别位于前扇叶罩和后扇叶罩内,位于前扇叶罩内的固定套一端向定子另一端方向延伸,且延伸至定子一侧,外转子壳体置于前扇叶罩和后扇叶罩形成的空腔内,且两端分别套置于两个固定套上,端盖套置于定子上,且和后扇叶罩内的固定套相对应贴合,外扇叶置于外转子壳体上,外转子铁芯置于外转子壳体内壁上,线圈置于外转子铁芯上,连接套套置于定子上,且位于外转子壳体内,内定子铁芯置于连接套外壁上,永磁体置于内定子铁芯上,且和线圈相对应,限位环置于定子另一端端部外壁上,且位于前扇叶罩内的固定套内,位于前扇叶罩内的固定套内壁上置有齿,多个传动齿轮分别置于位于前扇叶罩内的固定套内,且分别通过传动轴和限位环相连接,多个传动齿轮呈环形分布,所述传动齿轮可在传动轴上转动,所述传动齿轮外圈和固定套内圈相啮合,内转子置于多个传动齿轮形成的环形空间内,所述内转子内圈分别和多个传动齿轮相啮合,所述内转子和限位环之间置有陶瓷环,内扇叶置于内转子上。

2.根据权利要求1所述的一种双叶片反旋风扇,其特征在于所述定子为中空管状,且一端为喇叭状结构。

3.根据权利要求1所述的一种双叶片反旋风扇,其特征在于所述扩流罩为喇叭状结构,且大端边缘向外折弯和定子一端端部相连接。

4.根据权利要求3所述的一种双叶片反旋风扇,其特征在于所述扩流罩外壁和定子内壁间置有距离。

5.根据权利要求4所述的一种双叶片反旋风扇,其特征在于所述扩流罩小端直径为定子另一端直径的三分之一。

6.根据权利要求1所述的一种双叶片反旋风扇,其特征在于所述分流孔的直径从进口到出口逐渐增加。

7.根据权利要求1所述的一种双叶片反旋风扇,其特征在于所述前扇叶罩和后扇叶罩内部形成空腔,所述前扇叶罩中部向外凸出。

8.根据权利要求7所述的一种双叶片反旋风扇,其特征在于所述前扇叶罩和后扇叶罩分别由网编织而成。

9.根据权利要求1所述的一种双叶片反旋风扇,其特征在于所述内扇叶上的扇叶片尾部延伸至外转子壳体外侧,所述内扇叶上的扇叶片一端向定子内弯折,然后沿着定子内壁延伸至定子中部位置。

10.根据权利要求9所述的一种双叶片反旋风扇,其特征在于所述扇叶片和定子内壁之间置有间隙。
