专利号: 2018110893129
申请人: 石家庄铁道大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

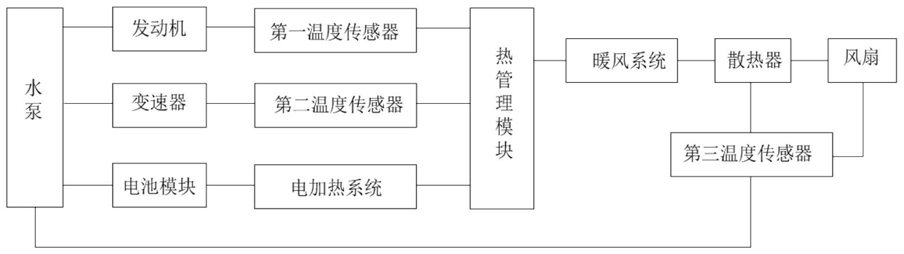

1.混合动力车辆冷却系统,其特征在于:包括发动机冷却回路、变速器冷却回路和电池模块冷却回路,其中所述发动机冷却回路包括串联的水泵、发动机、第一温度传感器和热管理模块,所述变速器冷却回路包括串联的所述水泵、变速器、第二温度传感器和所述热管理模块,所述电池模块冷却回路包括串联的所述水泵、电池模块、电加热系统和所述热管理模块;各冷却回路能够通过所述热管理模块相互连通;

所述混合动力车辆冷却系统还包括散热器和与所述散热器相连的第三温度传感器,所述散热器与所述热管理模块相连,所述第三温度传感器与所述水泵相连;

所述热管理模块通过监测所述电池模块的状态信号、所述发动机的状态信号和所述变速器的状态信号,判断整车的行驶状态,确定预置信号,然后根据所述第一温度传感器、所述第二温度传感器或所述第三温度传感器的测量结果对所述预置信号进行修正确定输出信号,所述输出信号用于在不同工况下控制各冷却回路的冷却水流量。

2.如权利要求1所述的混合动力车辆冷却系统,其特征在于:所述热管理模块包括:

用于接收所述电池模块、发动机和变速器的状态信号的状态信号检测模块;

用于接收第一温度传感器、第二温度传感器和第三温度传感器的温度信号的温度信号接收模块;和用于根据所述状态信号和所述温度信号得出输出信号并通过所述输出信号控制各冷却回路的冷却水流量的控制模块。

3.如权利要求2所述的混合动力车辆冷却系统,其特征在于:还包括用于在热负荷增加时为所述散热器降温的风扇。

4.如权利要求3所述的混合动力车辆冷却系统,其特征在于:还包括设置在所述热管理模块和所述散热器之间的暖风系统。

5.如权利要求1-4任一项所述的混合动力车辆冷却系统,其特征在于:所述发动机包括缸体、缸盖、增压器和机油,所述第一温度传感器包括温度传感器a、温度传感器b、温度传感器c、温度传感器d;

所述水泵、缸体、温度传感器a和所述热管理模块串联形成缸体冷却回路,所述水泵、缸盖、温度传感器b和所述热管理模块串联形成缸盖冷却回路,所述水泵、增压器、温度传感器c和所述热管理模块串联形成增压器冷却回路,所述水泵、机油冷却器、温度传感器d和所述热管理模块串联形成机油冷却回路。

6.混合动力车辆,包括冷却系统,其特征在于:所述冷却系统为如权利要求1-5任一项所述的混合动力车辆冷却系统。
