专利号: 2018110909381
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

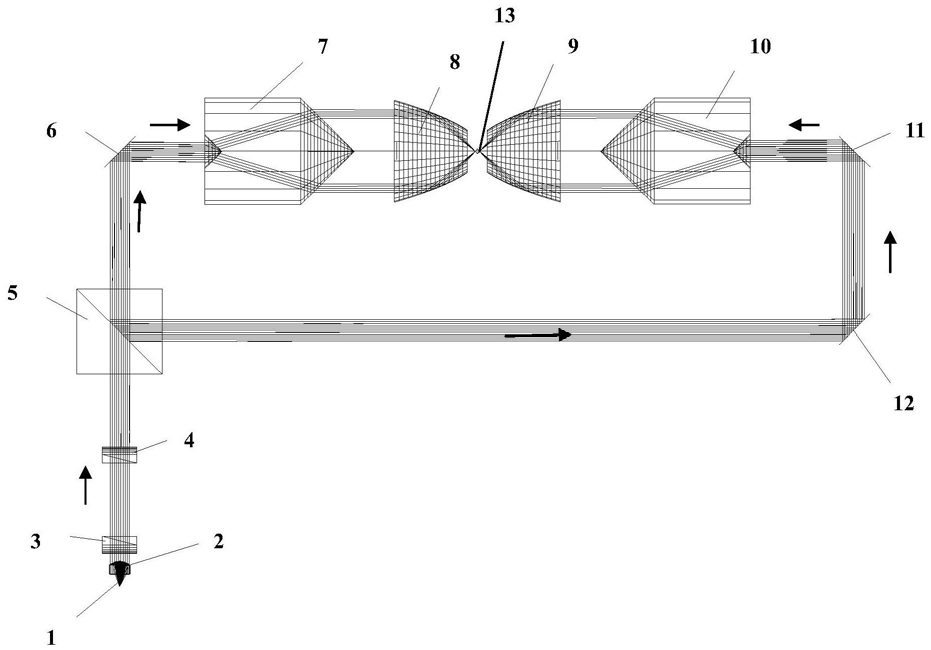

1.一种双光束激光阱的可调谐局域空心光束光镊系统,其特征在于:包括激光源(1)、光束整形组件、分光组件、反射镜组件、空心光束生成组件和空心光束会聚组件;

所述空心光束成长组件包括第一双锥透镜(7)和第二双锥透镜(10),所述第一双锥透镜(7)和第二双锥透镜(10)锥顶相对设置;所述第一双锥透镜(7)的一端为凹锥,另一端为凸锥,所述凹锥的曲率半径和面型与凸锥的保持一致;所述第二双锥透镜(10)与第一双锥透镜(7)的参数相同;

所述空心光束会聚组件包括第一抛物曲面镜(8)和第二抛物曲面镜(9),所述第一抛物曲面镜(8)和第二抛物曲面镜(9)位于第一双锥透镜(7)和第二双锥透镜(10)之间,且第一双锥透镜(7)和第二双锥透镜(10)对称设置,所述第一抛物曲面镜(8)的光轴和第一双锥透镜(7)的光轴在一条直线上;

所述激光源(1)发出的光束经过光束整形组件进行整形;整形后的光束经过分光组件,分光组件将光束分为第一光束和第二光束,第一光束和第二光束分别经过反射镜组件后入射第一双锥透镜(7)和第二双锥透镜(10),再分别经过第一抛物曲面镜(8)和第二抛物曲面镜(9),第一抛物曲面镜(8)和第二抛物曲面镜(9)分别对两束光束进行会聚,经过第一抛物曲面镜(8)和第二抛物曲面镜(9)会聚后的光束形成可调谐的局域空心光束。

2.根据权利要求1所述的双光束激光阱的可调谐局域空心光束光镊系统,其特征在于:所述光束整形组件包括沿光束入射方向依次设置的非球面镜(2)、第一柱面镜(3)和第二柱面镜(4)。

3.根据权利要求2所述的双光束激光阱的可调谐局域空心光束光镊系统,其特征在于:所述分光组件包括分光棱镜(5)。

4.根据权利要求3所述的双光束激光阱的可调谐局域空心光束光镊系统,其特征在于:所述激光源(1)为半导体激光器。

5.根据权利要求4所述的双光束激光阱的可调谐局域空心光束光镊系统,其特征在于:激光源(1)为边发射式半导体激光器。

6.根据权利要求5所述的双光束激光阱的可调谐局域空心光束光镊系统,其特征在于:所述非球面镜(2)放在激光源(1)后2.83mm距离处,第一柱面镜(3)和第二柱面镜(4)之间的距离为其二者焦距之和。
