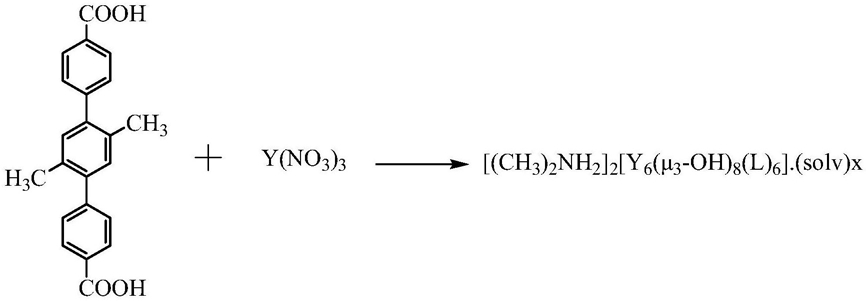

1.基于Y(Ⅲ)的六核稀土簇金属有机骨架材料，其特征在于，制备方法包括如下步骤：

1)将Y(NO3)3·6H2O，2′,5′-二甲基三联苯-4,4″-二羧酸(L)，邻氟苯甲酸，N,N-二甲基甲酰胺和无水乙醇加入容器中，于常温下搅拌20～30分钟；

2)将容器密封后放入烘箱中，于100℃～120℃下，保持2～4天；

3)缓慢冷却到室温，静置，将得到的晶体用N,N-二甲基甲酰胺洗涤，过滤，干燥，得目标产物。

2.根据权利要求1所述的基于Y(Ⅲ)的六核稀土簇金属有机骨架材料，其特征在于，所述基于Y(Ⅲ)的六核稀土簇金属有机骨架材料，其晶体属于立方晶系，空间群为Fm3m。

3.根据权利要求2所述的基于Y(Ⅲ)的六核稀土簇金属有机骨架材料，其特征在于，制备方法包括如下步骤：

1)将0.040mmol的Y(NO3)3·6H2O，0.020mmol的2′,5′-二甲基三联苯-4,4″-二羧酸(L)，

0.0675mmol的邻氟苯甲酸，2mL的N,N-二甲基甲酰胺，0.5mL的无水乙醇，加入容器中，于常温下搅拌20～30分钟；将容器密封后放入烘箱中，于100℃～120℃下，保持2～4天；

2)缓慢冷却到室温，静置，将得到的晶体用N,N-二甲基甲酰胺洗涤，过滤，干燥，得目标产物。

4.根据权利要求1、2或3所述的基于Y(Ⅲ)的六核稀土簇金属有机骨架材料，其特征在于，步骤2)中，将容器密封后放入烘箱中，升温速率为4～8℃·min-1。

5.根据权利要求1、2或3所述的基于Y(Ⅲ)的六核稀土簇金属有机骨架材料，其特征在于，步骤3)中，所述的缓慢冷却到室温的降温速率为20℃·h-1，并在室温下，静置一天。

6.权利要求1、2或3所述的基于Y(Ⅲ)的六核稀土簇金属有机骨架材料作为催化剂在催化CO2环加成反应中的应用。

7.根据权利要求6所述的应用，其特征在于，方法如下：于含有环氧化物和助催化剂的反应器中，加入权利要求1、2或3所述的基于Y(Ⅲ)的六核稀土簇金属有机骨架材料，通入CO2，在25℃，0.1MPa下，加热，搅拌。

8.根据权利要求7所述的应用，其特征在于，所述的环氧化物是环氧丙烷。

9.根据权利要求7所述的应用，其特征在于，所述的助催化剂是四丁基溴化铵。

10.根据权利要求7所述的应用，其特征在于，每1.5mL环氧化物加入40-70mg催化剂和

0.2g～0.4g助催化剂。
