专利号: 2018110924697
申请人: 福建宝中海洋工程股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

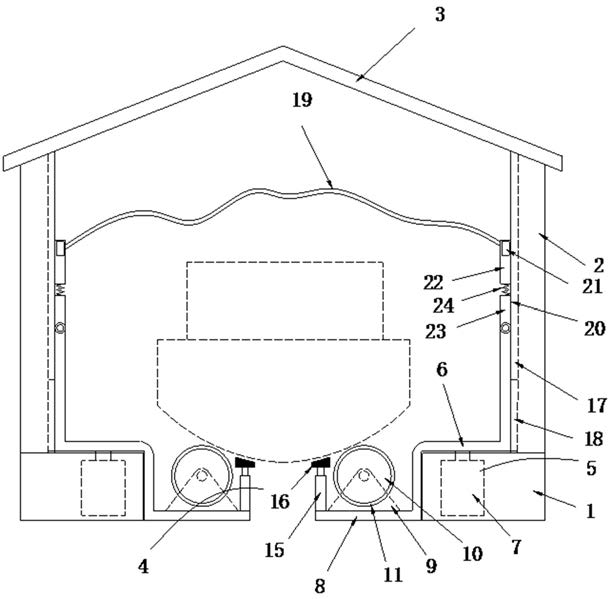

1.一种船舶维修专用平台,包括两个基座(1),每个基座(1)上方连接有支柱(2),支柱(2)的上端设置有顶棚(3),两个基座(1)之间存在供船舶通过的维修空间(4),其特征是:每个基座(1)上均设有升降机构(5),所述升降机构(5)包括升降平板(6)、安装于基座(1)内的竖直升降油缸(7),所述竖直升降油缸(7)的端部连接于升降平板(6),所述升降平板(6)一端板边延伸至维修空间(4)内且该板边为升降端(8),所述升降端(8)的上端面上设有支撑座(9),所述支撑座(9)上铰接有支撑辊(10);

所述支撑辊(10)的旋转轴芯垂直于两个基座(1)的排列方向;

所述支撑辊(10)的外辊壁上套设有若干橡胶防滑圈(11);

所述支撑辊(10)的外辊壁上设有若干环形槽(12),若干环形槽(12)沿支撑辊(10)的辊芯长度方向进行排列,橡胶防滑圈(11)一一对应套设于环形槽(12)内,橡胶防滑圈(11)外圈突出于环形槽(12)槽口;

所述升降平板(6)上还设置有充放气装置(13),所述橡胶防滑圈(11)内设有充放气空腔(14),所述充放气装置(13)对接于充放气空腔(14);

充放气空腔(14)充满气时,橡胶防滑圈(11)外圈与升降平板(6)板面相抵。

2.根据权利要求1所述的一种船舶维修专用平台,其特征是:每个升降平板(6)上均设有止停油缸(15),止停油缸(15)的伸缩端上设置有橡胶垫(16),受止停油缸(15)的驱动,橡胶垫(16)相抵或脱离于船舶船体侧壁。

3.根据权利要求1所述的一种船舶维修专用平台,其特征是:所述支柱(2)上设有竖直方向的滑槽(17),所述升降平板(6)向背离维修空间(4)的一侧延伸出滑移端(18),所述滑移端(18)滑移连接于滑槽(17)内。

4.根据权利要求3所述的一种船舶维修专用平台,其特征是:还包括弹性防尘布(19),所述滑移端(18)上铰接有活动杆(20),弹性防尘布(19)两端分别连接于活动杆(20)背离铰接点的一端上。

5.根据权利要求4所述的一种船舶维修专用平台,其特征是:所述活动杆(20)背离铰接点的端部设有磁铁(21)。

6.根据权利要求5所述的一种船舶维修专用平台,其特征是:所述活动杆(20)分为上杆(22)以及下杆(23),所述下杆(23)一端铰接于升降平板(6)端部位置,所述上杆(22)与下杆(23)之间通过弹簧(24)相连,所述磁铁(21)位于上杆(22)内,所述支柱(2)由铁制材料制成。
